Seria MOBICON (od ang. MOBIle CONtroller) to profesjonalne sterowniki telemetryczne najnowszej generacji dla wymagających zastosowań. Urządzenia tej serii łączą funkcje programowalnego sterownika PLC, rejestratora, konwertera protokółów transmisji i bezprzewodowego interfejsu komunikacyjnego umożliwiającego transmisję danych w sieci GSM w trybie transmisji pakietowej GPRS.
Podobnie jak w konstrukcji MT-101 uzyskana została wysoka niezawodność i odporność na zakłócenia dzięki izolacji galwanicznej wejść i wyjść oraz portów komunikacyjnych. Zastosowanie technologii Dual-SIM zapewnia nieosiągalną w innych rozwiązaniach niezawodność transmisji dzięki dostępowi do dwóch niezależnych sieci GSM/GPRS różnych operatorów.

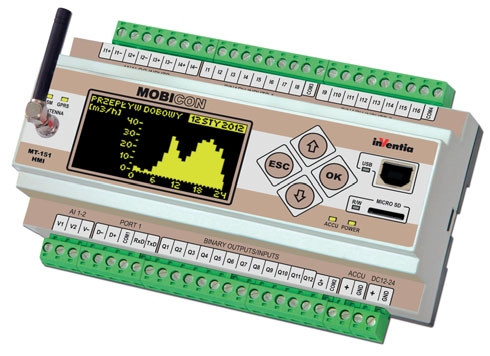

Fot. 1. Dwie wersje modułu M T-151 LED i HMI |
Port Ethernet otwiera potężne możliwości integracji sterownika z innymi urządzeniami i systemami użytkownika (kamery, urządzenia pomiarowe, sterowniki PLC, sieci LAN, serwerownie, systemy klimatyzacji, itd.). Użytkownik ma do dyspozycji 16 wejść dwustanowych i 12 wyjść, które mogą być selektywnie konfigurowane jako wejścia.
Do pomiarów analogowych można wykorzystać 4 izolowane galwanicznie wejścia prądowe 4-20 mA i 2 wejścia napięciowe 0-10 V. Moduł posiada wyprowadzenia dla zewnętrznego akumulatora rezerwowego, który jest nadzorowany i doładowywany przez wewnętrzny układ zasilania buforowego. Jeden z portów szeregowych RS-232 ma wyprowadzone napięcie zasilające dla urządzeń zewnętrznych, np. paneli operatorskich.
Seria MOBICON wyróżnia się także wbudowanym rejestratorem danych i zdarzeń z zapisem na kartę microSD. Wydajny 32-bitowy procesor z systemem operacyjnym czasu rzeczywistego zapewnia szybkie wykonywanie programów sterujących i obliczeniowych użytkownika. Zarówno konfiguracja, programowanie, aktualizacja oprogramowania wewnętrznego jak i diagnostyka mogą być realizowane zdalnie za pomocą intuicyjnego oprogramowania narzędziowego MT Manager.
Rys. 1. Oprogramowanie MT Manager
Programy sterowania mogą być tworzone za pomocą dotychczasowych narzędzi MTprog (arkusz warunkowych operacji logicznych i matematycznych), listy instrukcji jak również w formie diagramu drabinkowego. Model MT-151 LED wyposażony jest w 48 diagnostycznych diod LED, które sygnalizują status modułu, aktywność komunikacji GSM/GPRS, poziom sygnału GSM, aktywność komunikacji szeregowej i Ethernet, stan poszczególnych wejść/wyjść binarnych, obecność zasilania podstawowego i rezerwowego, operacje na karcie microSD.
Dla użytkowników preferujących lokalny wyświetlacz informacji oferowany jest model MT-151 HMI z wbudowanym wyświetlaczem graficznym OLED i klawiszami do nawigacji.
Przemysłowa konstrukcja, izolacja galwaniczna zasobów, odpowiednio dobrane parametry techniczne oraz łatwe w użyciu narzędzia konfiguracyjne to istotne atuty, dzięki którym seria MOBICON stanowi optymalne rozwiązanie dla bezprzewodowych systemów telemetrii, nadzoru, diagnostyki i sterowania o podwyższonym poziomie niezawodności. Podstawowe cechy modułów MT-151 serii MOBICON:
- Technologia D ual-SIM (2 karty SIM różnych operatorów)
- Integralny, czterozakresowy modem GSM 850/900/1800/1900
- 16 wejść binarnych z izolacją galwaniczną
- 12 wyjść binarnych (możliwość selektywnej konfiguracji jako wejścia) z izolacją galwaniczną
- 4 wejścia analogowe 4…20 mA z izolacją galwaniczną
- 2 wejścia analogowe 0…10V
- Wbudowany czujnik temperatury
- Port Ethernet 10Base-T/100Base- -TX
- Optoizolowany port szeregowy dla urządzeń zewnętrznych (RS-232/485)
- Port szeregowy R S-232 z zasilaniem 5V dla paneli operatorskich
- Graficzny wyświetlacz OLED (w modelu MT-151 HMI)
- Diagnostyczne diody LED (w modelu MT-151 LED)
- Wejście akumulatora zasilania rezerwowego (wbudowany układ kontroli ładowania)
- Rejestrator o rozdzielczości 0,1 sek z możliwością zapisu na karcie microSD
- Programowany sterownik PLC
- Standardowe protokoły transmisyjne (Modbus RTU, GAZMODEM, M-BUS, NMEA 0183)
- Tryb FlexSerial dla programowej obsługi protokołów niestandardowych
- 3-letnia gwarancja
Seria MOBICON została zaprojektowana przez inżynierów firmy Inventia i jest produkowana w Polsce. Wszystkie procesy projektowania, produkcji, testowania, sprzedaży i wsparcia technicznego objęte są certyfikowanym Systemem Zarządzania Jakością ISO 9001:2008.
INVENTIA
www.inventia.pl
