Obudowy do stref zagrożonych o zwiększonym bezpieczeństwie według dyrektyw IECEx i ATEX

Czym jest zwiększone bezpieczeństwo? Jest to metoda ochrony urządzeń, której podstawą jest zapobieganie powstawaniu łuków lub iskier mogących powodować wybuch oraz zapewnianie temperatury powierzchni na bezpiecznym poziomie. Pozwala to wyeliminować źródło zapłonu w trójkącie ogniowym. W ubiegłym roku firma Pentair rozszerzyła ofertę obudów Zonex marki Hoffman certyfikowanych według standardów IECEx oraz ATEX spełniających takie wymagania. Poprzez odpowiednią konstrukcję drzwi oraz pokryw obudowy spełniają najwyższe wymagania dla aplikacji, gdzie ochrona o podwyższonym stopniu bezpieczeństwa (Ex e) jest bezwzględnie wymagana. Obudowy Zonex umożliwiają ochronę komponentów elektrycznych oraz elektroniki w strefach 1 oraz 2 zdefiniowaną w dyrektywie ATEX 94/9/WE.

Posłuchaj
00:00

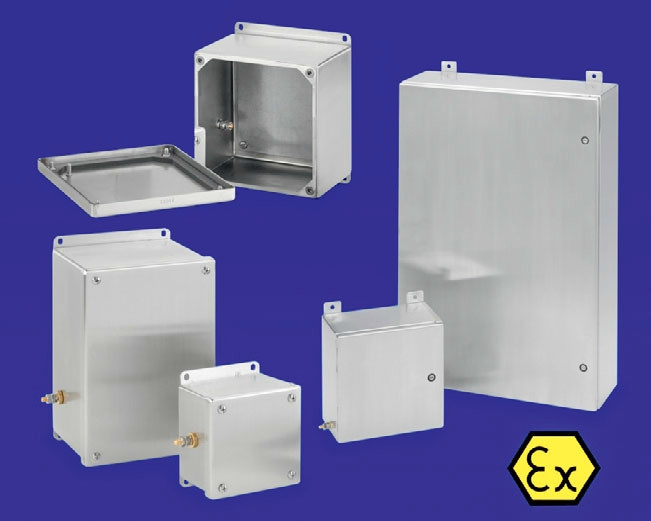

Rozszerzona oferta obudów Zonex wykonanych ze stali nierdzewnej 316 to również większy zakres wymiarów standardowych w dwóch wersjach - z drzwiami na zawiasach oraz z pokrywą przykręcaną. Ponadto wszystkie nowe obudowy Zonex są oferowane z opcjami modyfikacji zawierającymi: zmianę materiału, rozmiaru, malowania, otworowania oraz wycięć, zastosowanie zacisków certyfikowanych ATEX oraz niestandardowych uchwytów montażowych. Wersja z pokrywą na zawiasach wykonano zgodnie z ATEX, IECEX oraz AEx, natomiast wersja z pokrywą przykręcaną zgodnie z ATEX oraz IECEX.

Obudowy Zonex w wersji z pokrywą na zawiasach dostępne są w 16 rozmiarach standardowych od 305×305×152 mm do 914×610×203 mm. Ten typ wyposażono w stopy montażowe zgodne z NEMA , pełnowymiarową płytę przepustową, uszczelkę na drzwiach oraz płycie przepustowej wykonaną z jednego kawałka materiału.

Ponadto obudowy mają standardowo w zamek 3 mm z wkładką dwubitową oraz uchwyty montażowe po bokach tylnej ściany korpusu. Na życzenie klienta obudowy dostępne są nawet w wymiarze 1524×914×457 mm. W przypadku wersji z pokrywą przykręcaną dostępne jest pięć wymiarów standardowych do 102×102×76 mm do 254×254×127 mm. Ten typ wyposażono w pełnej szerokości spawane belki montażowe na górze i dole obudowy, jednoczęściową uszczelkę silikonową oraz śruby ze stali nierdzewnej. Oba typy wyposażono w uziom miedziany w ścianie bocznej.

Obudowy z rodziny Zonex spełniają Europejskie standardy ATEX oraz światowe certyfikaty IECEX dla pełnej gamy produktów. Dodatkowo wersja z pokrywą na zawiasach spełnia wymagania amerykańskie AEXe. Głównym zamierzeniem nowej oferty Zonex firmy Pentair było wypełnienie luki dla małych obudów z pokrywą skręcaną jak również zwiększenie możliwości modyfikacji według wymagań klienta. Takie podejście umożliwia perfekcyjne dostosowanie produktu do potrzeb rynku przy skróceniu terminów dostaw stosując tylko i wyłącznie certyfikowane rozwiązania.

ZASTOSOWANIA

Obudowy Zonex to przede wszystkim wytrzymałe rozwiązanie obudów zaciskowych i łączeniowych znajdujących zastosowanie w strefach zagrożeniowych, takich jak: systemy uzdatniania wody, czy przemysł chemiczny. Podstawowe cechy obudów Zonex umożliwiające prosty dobór odpowiedniego rozwiązania dla różnych wymagań aplikacyjnych:

  • certyfikacja ATEX, IECEX oraz AEx,
  • możliwości modyfikacji wymiarów, malowania, otworowania według specyfikacji klienta,
  • opcja zmiany materiału: Stal nierdzewna 304, aluminium, stal czarna malowana,
  • pionowe lub poziome umiejscowienie uchwytów montażowych,
  • zmienna ilość przepustów kablowych,
  • 3 mm wkładka dwubitowa dla zwiększonej ochrony dostępu,
  • możliwości zastosowania certyfikowanych podzespołów.

Więcej informacji na temat omawianych obudów oraz innych produktów marki Hoffman firmy Pentair można znaleźć na stronie producenta: www.hoffmanonline.com.

Spełniane normy i przepisy:

ATEX Directive 94/9/EC
Sira 09ATEX3224U
Ex e IIC Gb
Ex tb IIIC Db IP 66
EN 60079-0:2009, EN 60079-7:2007
EN 61241-0:2006, EN 61241-1:2004
IECEx, IECEx SIR 09.0099U
Ex e IIC Gb, Ex tb IIIC Db IP 66
IEC 60079-0:2007-2010, IEC 60079-7:2006-2007
IEC 61241-0:2004, IEC 61241-1:2004

Stopień ochrony:
NEMA/EEMAC Type 4, 4X, 12
IEC 60529, IP66

Pentair Poland
www.schroff.pl
