Przyjazna automatyka budynkowa z serią E-Line

W skład serii wchodzą programowalne moduły we/wy zdalnych, moduły zdalnych we/wy RIO, radiomodem oraz koncentrator impulsów licznikowych. Wszystkie komponenty mają nowoczesną, kompaktową obudowę, zaprojektowaną tak, by spełniać wymagania najbardziej ograniczonych przestrzeni. Seria będzie rozwijana w ciągu najbliższych kilku lat.

DLACZEGO E-LINE?

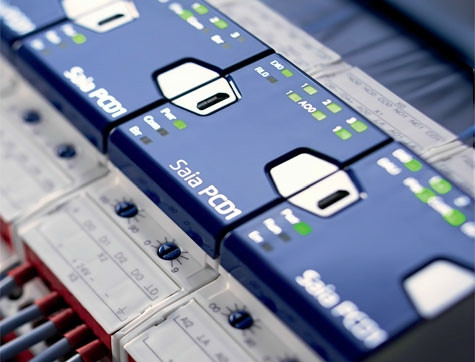

Fot. 1. Obudowa modułów E-Line pozwala na montaż w standardowych szafkach instalacyjnych

Instalacje HVAC i elektryczne stają się sobie coraz bliższe, ich komponenty są zarządzane wspólnie z jednego miejsca i często montowane w tych samych szafach. Ta tendencja definiuje zapotrzebowanie na nowy typ urządzeń do automatyki: kompaktowych, przystosowanych do montażu w niedrogich szafkach elektrycznych, pozwalających na lokalne wymuszanie zmian stanów urządzeń i zadawanie wartości.

Seria E-Line to odpowiedź na potrzeby rynku: sprawdzona, przemysłowa technologia sterowania, opakowana zgodnie ze standardem dla szaf elektrycznych, a dodatkowo wyposażona we wszystkie funkcjonalności, niezbędne do sterowania aplikacjami HVAC. Producent przeanalizował setki projektów automatyki budynkowej, aby zaproponować taki zestaw funkcji komponentów serii E-Line, który będzie najlepiej zaspakajał potrzeby instalacji, a jednocześnie nie będzie rujnował kieszeni inwestorów i użytkowników.

Obudowa komponentów serii E-Line jest przystosowana do montażu na szynie DIN 35 mm i instalacji w standardowych szafkach elektrycznych, a kompaktowe gabaryty umożliwiają zastosowanie modułów nawet w najbardziej ograniczonych przestrzeniach. Obudowy mają szerokość 2 TE (35 mm) lub 6 TE (105 mm).

SPECJALNIE DLA HVAC I STEROWANIA OŚWIETLENIEM

Jednym ze wspomnianych atutów serii jest jej przygotowanie do zastosowania w aplikacjach HVAC - dzięki odpowiedniemu doborowi we/wy i funkcjonalności poszczególnych modułów konieczność stosowania dodatkowych urządzeń, aby zaspokoić indywidualne wymagania obiektu, została ograniczona do minimum.

Jako pierwsze na rynek trafiły moduły zdalnych we/wy RIO serii E-Line, w pełni programowalne za pomocą pakietu PG5 Controls Suite. Gwarantują one autonomiczną i ciągłą pracę urządzeń nawet w przypadku awarii komunikacji ze stacją master. Są już także dostępne moduł radiowy serii E-Line oraz koncentrator impulsów licznikowych PCD7.H108S-F00.

E-Controller to znany na rynku sterownik PLC z wbudowanymi 18 we/wy, który wyposażony jest w kompaktową obudowę przystosowaną do współpracy z serią E-Line. E-Controller jest rekomendowany jako stacja master i interfejs Ethernet dla serii E-Line. Wszystkie urządzenia nowej serii współpracują także z pozostałymi platformami Saia PCD.

MODUŁ MIESZANYCH WE/WY

Fot. 2. W modułach we/wy PCD1.Gxxxx-A20 wymuszeń stanów można dokonywać również lokalnie

PCD1.G360x-C15 to programowalny moduł zdalnych we/wy RIO. Wejścia cyfrowe i analogowe umożliwiają podłączenie przełączników i czujników temperatury, wilgotności i jakości powietrza. Przekaźniki są przeznaczone do bezpośredniego podłączenia urządzeń wewnętrznych oraz jednej nagrzewnicy elektrycznej. Wyjścia triak umożliwiają podłączenie zaworów termicznych lub trzypunktowych.

Moduł PCD1.G3601-C15 jest wyposażony w dodatkowy interfejs RS-485, który można wykorzystać do bezpośredniego podłączenia np. urządzeń po protokole EnOcean lub Modbus RTU.

MODUŁ Z KOMUNIKACJĄ DALI

PCD1.F2611-C15 to moduł we/wy przeznaczony do sterowania oświetleniem z zastosowaniem komunikacji w protokole DALI. Umożliwia bezpośrednie sterowanie 64 balastami DALI. Ma także 4 wejścia cyfrowe do podłączenia czujników. Ponieważ PCD1.F2611-C15 jest swobodnie programowalny, może pracować także jako samodzielny sterownik w aplikacjach sterowania oświetleniem.

STEROWANIE ROLETAMI

Programowalny moduł do sterowania roletami jest wyposażony w 4 wejścia cyfrowe do podłączenia czujników natężenia światła, 2 wyjścia analogowe oraz 2 wyjścia przekaźnikowe. PCD1.G1100-C15 ma zaledwie 35 mm szerokości.

Wszystkie moduły serii E-Line są wyposażone w interfejsy: RS-485 z protokołem S-Bus, USB i NFC. Są galwanicznie izolowane pomiędzy zasilaniem, magistralą i we/wy, a o statusie ich pracy informują diody umieszczone na froncie urządzeń.

PRZYSPIESZENIE PRAC INŻYNIERSKICH - E-SUITE - NOWA BIBLIOTEKA BLOKÓW FUNKCYJNYCH

Moduły serii E-Line są programowane za pomocą pakietu PG5 Controls Suite, który umożliwia ich intuicyjną konfigurację, projektowanie i dokonywanie zmian w aplikacji. Nowa, specjalnie przygotowana na potrzeby instalacji elektrycznych i HVAC biblioteka bloków funkcyjnych E-Suite znacznie przyspiesza projektowanie aplikacji.

Dzięki gotowym obiektom prace inżynierskie są łatwiejsze, szybsze i mniej podatne na błędy. Komunikacja pomiędzy modułami odbywa się po protokole S-Bus nowej generacji i jest do 4 razy szybsza w porównaniu ze standardowym S-Busem stosowanym w urządzeniach Saia PCD. Wymuszenia stanów we/wy można dokonywać zdalnie lub lokalnie (w przypadku modułów PCD1.Gxxxx-A20).

ROOM BOX

Z użyciem modułów E-Line, na potrzeby jednego z luksemburskich hoteli stworzony został gotowy zestaw Room Box, który zawiera wszystkie elementy konieczne do sterowania komfortem w jednym pomieszczeniu. W metalowej obudowie umieszczono komponenty wraz z aplikacją sterującą, a połączenia sygnałowe i elektryczne wyprowadzono na zewnątrz jako standardowe złącza.

Zestawy były prefabrykowane i testowane poza budową. Ich wykorzystanie w hotelu, który liczy 1000 pokoi rozmieszczonych na 37 piętrach znacznie przyspieszyło i ułatwiło automatyzowanie kolejnych, powtarzalnych fragmentów instalacji w obiekcie, a instalacji Room-boxów (czyli podpięcia zewnętrznego okablowania) dokonywać mógł każdy doświadczony instalator.
