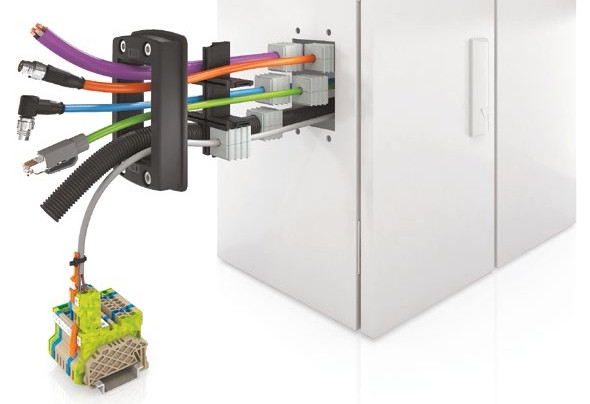

KDSClick - modułowy system przepustów kablowych Conta-Clip

Ten uniwersalny system jest uzupełnieniem oferty producenta w zakresie akcesoriów do szaf i obudów. Tam, gdzie stosowanie dławnic kablowych ze względów technicznych lub ekonomicznych nie jest celowe (znaczna ilość przewodów różnych średnic, mała ilość miejsca, niewygodny dostęp do przykręcenia dławnic), możemy zastosować zamiast standardowych dławnic przepusty KDSClick.

System KDSClick składa się z trzech głównych elementów:

RAMKA

Ramka jest jednoczęściowa, wykonana z wysokiej jakości poliamidu 6.6 wzmocnionego włóknem szklanym, w klasie palności V0 (niezawierającego halogenu i silikonu). Jest przez to bardzo lekka, a przy tym odporna na warunki środowiskowe - zakres temperatur pracy od -40 do +120°C i zapewnia stopień ochrony IP65.

Opcjonalnie przepust może być wyposażony w drugą ramkę (mocowaną od wewnątrz obudowy), zabezpieczającą moduły wypełniające przed przypadkowym przesunięciem w warunkach pracy narażonych na wstrząsy lub wibracje. Ramka przepustu dostępna jest w jednym standardowym wymiarze. Do jej montażu wymagany jest otwór w obudowie szafy/płyty montażowej tak jak dla standardowego złącza wielopolowego 10B.

WKŁADY

Wkłady systemu KDSClick dostępne są w dwóch wielkościach (na 2 lub 6 modułów). Ich montaż jest bardzo prosty - wystarczy zatrzasnąć je w ramce (bez użycia dodatkowych narzędzi). Pozwala to dowolnie skonfigurować przepust, w zależności od tego, jaką ilość (i wielkość) przewodów mamy do przeprowadzenia przez obudowę. Wkłady, podobnie jak ramki, wykonane są z poliamidu 6.6 wzmocnionego włóknem szklanym (w klasie palności V0, wolnego od halogenu i silikonu). Zakres temperatur pracy tych elementów to -40...+120°C.

MODUŁY USZCZELNIAJĄCE

Producent daje nam do dyspozycji aż 82 różne moduły uszczelniające - pozwala to dopasować je do różnej średnicy zewnętrznej przewodów (od 2 do 33 mm). Do bardziej wymagających aplikacji możemy zastosować moduły z osłoną wychodzącego kabla, a tam, gdzie do wyprowadzenia mamy bardzo dużo przewodów o małej średnicy - tzw. moduły wielootworowe (umożliwiają uszczelnienie 2 lub 4 przewodów w jednym module).

W przypadku podłączania sterowników przemysłowych - otrzymujemy moduły na przewody płaskie (1 lub 2 do każdego modułu). Dla przewodów z zarobioną wtyczką elementy te mogą być przecięte. Niewykorzystane miejsce w ramce może być obsadzone modułem pełnym (bez otworu na przewód), który może być później zastąpiony innym - pod przewód.

Moduły mają kształt stożkowy, przez co mogą być łatwo wciśnięte w ramkę. Zapewnia to także niezawodne uszczelnienie przestrzeni wokół przewodu.

Jeśli nastąpi konieczność wymiany elementu uszczelniającego, nie jest konieczny demontaż całego przepustu - wystarczy wcisnąć go do środka i w jego miejsce wpiąć nowy - można to zrobić nawet w czasie pracy urządzenia i nie są to tego potrzebne żadne narzędzia. Podobnie, jeśli istnieje konieczność dołożenia dodatkowego przewodu - wystarczy wcisnąć do wewnątrz moduł pełny i w jego miejsce przeciągnąć kabel i założyć moduł odpowiedni dla jego średnicy zewnętrznej. Ważną zaletą jest to, że operacje tego rodzaju można przeprowadzić bez demontażu całego przepustu, w trakcie normalnej pracy urządzenia.

Moduły uszczelniające występują w dwóch wersjach ze względu na materiał, z którego są wykonane. W obu jest to termoplastyczny elastomer TPE, wolny od silikonu i halogenu. Elementy w kolorze szarym są odporne na działanie kwasów i zasad, mogą pracować w zakresie temperatur od -40 do +90°C. Posiadają klasę palności UL94-V0.

Natomiast moduły w kolorze czarnym charakteryzują się większą odpornością na warunki środowiskowe - są odporne na promieniowanie UV i mają wysoką odporność na substancje chemiczne. Klasa palności - UL94-HB, a zakres temperatur pracy od -40 do +120°C. Bez względu na rodzaj materiału moduły zapewniają stopień ochrony IP65.

Łatwość i szybkość montażu systemu KDSClick sprawia, że jest to idealne rozwiązanie do małych szafek/skrzynek, instalowanych i podłączanych w obiektach przemysłowych. Wygodny dostęp i szeroki zakres konfiguracji upraszcza pracę monterów, a przede wszystkim znacząco skraca czas w porównaniu do standardowych dławnic kablowych.
