Panele HMI z funkcjami sterowania

| Prezentacje firmowe

Seria Esaware firmy ESA to nowoczesne i kompletne rozwiązanie do sterowania i wizualizacji instalacji automatyki. Zastosowanie rozwiązania zapewnia stabilną pracę i bezpieczeństwo niezbędne w środowisku przemysłowym.

Panele HMI z funkcjami sterowania

Panele operatorskie firmy ESA serii Esaware zapewniają połączenie funkcji wizualizacji i sterowania w jednym urządzeniu. W ocenie klientów są to urządzenia charakteryzujące się bardzo wysokim poziomem niezawodności, innowacyjnością, a także są bardzo konkurencyjne cenowo. Prezentujemy wybrane urządzenia z serii Esaware.

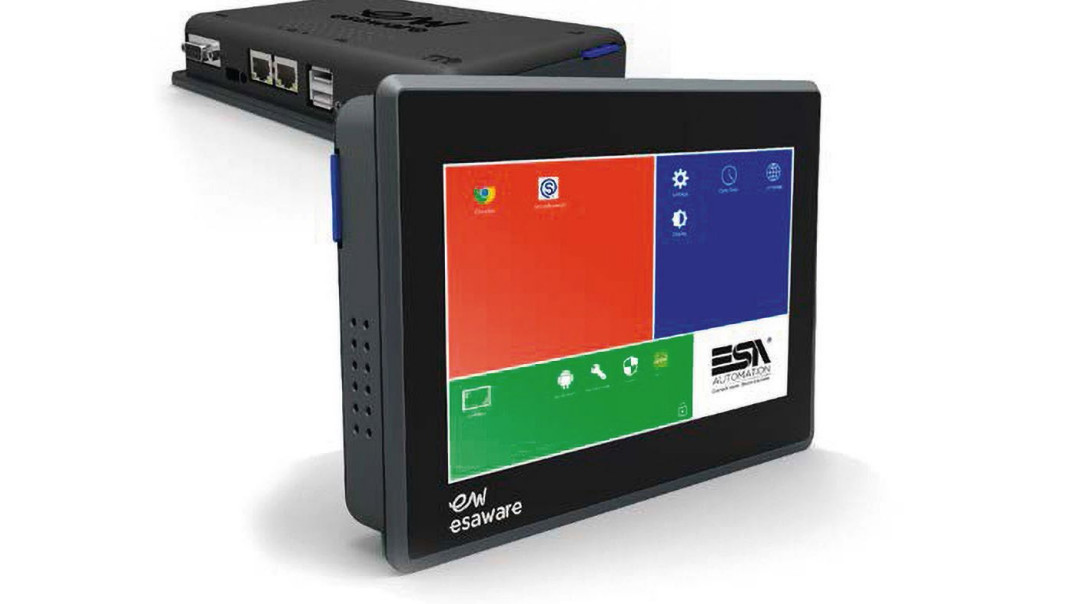

PANELE WEBOWE ESAWARE EW107BD

EW107BD to operatorskie panele webowe serii Esaware firmy ESA, które mają wbudowaną przeglądarkę internetową obsługującą technologię HTML5. Za pośrednictwem przeglądarki można wyświetlać aplikacje wizualizacyjne z różnych urządzeń systemu automatyki, niezależnie od producenta.

Panele EW107BD mają wbudowany system operacyjnym Android i umożliwiają instalację aplikacji użytkownika opartych na tym systemie. Jeśli więc wizualizacja, którą chcielibyśmy wyświetlić nie została stworzona w hml5, ale urządzenie ma aplikację mobilną obsługiwaną przez system Android, web-panele Esaware również mogą ją wyświetlić. Dzięki obsłudze Codesys Web Visu wyświetlają również wizualizacje stworzone w środowisku Codesys.

Urządzenia mają panoramiczne ekrany LCD TFT z matrycą pojemnościową, a ich aluminiowe fronty dodatkowo zabezpiecza powłoka z teflonu (PTFE). Wyświetlają ponad 16 mln kolorów, a gwarantowana przez producenta żywotność podświetlenia wynosi 50 000 godzin. Web-panele EW107BD pracują w temperaturze od -10 do +50°C, a ich front jest zabezpieczony zgodnie z IP66.

Web-panele z serii Esaware stanowią doskonałą, ekonomiczną alternatywę dla komputerów przemysłowych. Czterordzeniowy procesor ARM Cortex A9 i 4 GB pamięć RAM DDR3L gwarantują im wysoką wydajność przy obsłudze nawet bardzo rozbudowanych aplikacji. Dane gromadzone są w wewnętrznej pamięci Flash o pojemności 8 GB.

Web-panele mają wbudowane następujące interfejsy: Ethernet 1 GB, Ethernet 100 MB, 2 × USB 2.0, a także slot rozszerzeń MINI PCI Express i slot na kartę SDHC. W przygotowaniu znajdują się panele o przekątnych 12,1" i 15,6", a także wyposażone w komunikację Wi-Fi lub 3G.

Dane techniczne:

  • Ekran: 7", 1024 × 600 pikseli, 16 mln kolorów, 500 cd/m²
  • LCD TFT z podświetleniem LED, matryca pojemnościowa
  • Żywotność podświetlenia (godziny): 50 000
  • Procesor: ARM Cortex A9 Quad-Core
  • RAM: 4 GB DDR3L, pamięć Flash: 8GB
  • System operacyjny: Android
  • Interfejsy: Ethernet 1 GB, Ethernet 100 MB, 2 × USB 2.0
  • Slot rozszerzeń 1 × Mini PCI Express, slot na kartę pamięci SDHC
  • Wi-Fi lub 3G
  • Zasilanie: 12-32 VDC
  • Temperatury pracy: -10...+50°C
  • Front z aluminium, pokryty teflonem (PTFE)
  • Stopień ochrony (front): IP66
  • Głębokość: 32 mm

NOWOŚĆ! PANELE WEBOWE ESAWARE O WIĘKSZEJ PRZEKĄTNEJ 15,6"

Nowe panele webowe serii Esaware firmy ESA, oznaczone symbolem EW115BD to produkty o większej przekątnej 15,6", które opcjonalnie, mogą być także wyposażone w interfejs bezprzewodowy. Nowy, większy, panoramiczny ekran LCD TSF z matrycą pojemnościową posiada aluminiowe fronty, dodatkowo zabezpieczone są teflonową powłoką PTFE.

Ekran wyświetla 16 mln kolorów, a gwarantowana przez producenta żywotność podświetlania wynosi 50 000 godzin. Panele pracują w zakresie temperatur od -10 do +50°C, a od frontu zapewniona jest klasa ochrony IP66.

Tak jak poprzednie modele z serii EWxxxBD, tak i model EW115BD charakteryzuje się wbudowaną przeglądarką internetową, obsługującą technologię HTML5, dzięki czemu można wyświetlać aplikacje wizualizacyjne z różnych urządzeń systemu automatyki, niezależnie od producenta.

Urządzenia mają wbudowany system Android, dzięki czemu możliwe jest instalowanie aplikacji użytkownika opartych na tym systemie oraz umożliwiają korzystanie z przeglądarki Google Chrome.

Jeżeli więc wizualizacja, którą chcielibyśmy wyświetlić nie została stworzona w HTML5, ale urządzenie ma aplikację mobilną obsługiwaną przez system Android, webpanele Esaware również mogą ją wyświetlić. Podobnie jest w przypadku wizualizacji stworzonych w środowisku CODESYS, będą one wyświetlane dzięki obsłudze Codesys Web Visu.

Model EWxxxBD300 ma preinstalowaną mikro przeglądarkę www Spider Control, za pomocą której można wizualizować strony z webserwerów sterowników PLC m.in. Sala Burgess Controls, Beckhoff, Panasonic, Phoenix Contact, Samson, Siemens I WAGO. Webpanele serii Esaware stanowią doskonałą, ekonomiczną alternatywę dla komputerów przemysłowych, a świadczą o tym ich parametry techniczne: czterodzeniowy procesor ARM Cortex A9 i 4GB RAM DDR3L.

Gwarantuje to ich wysoką wydajność przy obsłudze rozbudowanych aplikacji. Dane zapisywane są na pamięci Flash o pojemności 8GB. Webpanele mają wbudowane dwa interfejsy Ethernet, dwa porty USB 2.0, a także slot MINI PCI Express i slot na kartę SDHC.

Dane techniczne:

  • Ekran: 15,6" LCD TFT, 1024×600 pikseli, 500 cd/m²
  • Żywotność podświetlenia: 50 000 godzin
  • Pamięć: RAM: 4 GB DDR3L, Flash: 8GB
  • Wi-Fi lub 3G (opcjonalnie)
  • System operacyjny: Android
  • Preinstalowana mikro przeglądarka WWW: Spider Control

ESA elettronica to włoski producent szerokiej gamy paneli operatorskich i komputerów przemysłowych. Od ponad 40 lat opracowuje i wytwarza innowacyjne rozwiązania automatyki przemysłowej, które wyróżnia trwałość i włoski design.

Dystrybutorem paneli operatorskich firmy ESA jest Sabur Sp. z o.o. - dostawca automatyki przemysłowej i budynkowej oraz dystrybutor produktów firm: Saia Burgess Controls, Elutions, ESA, ASEM, Atim, Racom, Ocean Data Systems i Exakom.
