Dräger REGARD 3000

| Prezentacje firmowe Bezpieczeństwo

Nowy model sterownika systemu detekcji gazu – REGARD 3000 – należy do uznanej rodziny produktów serii REGARD firmy Dräger. Centrala sterująca monitoruje sygnały przychodzące z detektorów i gdy jest taka konieczność, uruchamia alarmy oraz inne elementy wykonawcze, takie jak: wentylatory, klapy dymowe, automatyczne otwieranie okien itp. Dzięki zastosowaniu alarmów optycznych oraz akustycznych możliwe jest podjęcie odpowiednich procedur we właściwym czasie.

Dräger REGARD 3000

Dräger REGARD 3000 – cechy i zalety

Centrala sterująca umożliwia zestawienie trzech różnych modułów: wejścia, przekaźników oraz bramek wyjściowych. Model REGARD 3000 zapewnia opcję podłączenia do czterech detektorów gazu oraz ośmiu przekaźników.

Głównymi zaletami centrali są:

  • zintegrowany sygnalizator akustyczny oraz lampka kontrolna stanu, widoczna z bardzo dużej odległości – w poważnym stopniu poprawiają one bezpieczeństwo, dzięki zastosowaniu sygnalizacji kolorystycznej, informującej o obecnym stanie systemu;
  • przyjazny i przejrzysty interfejs użytkownika – dzięki jasnej i zwięzłej prezentacji danych na wyświetlaczu i w programach komputerowych;
  • kompatybilność ze wszystkimi detektorami gazu firmy Dräger oraz innych producentów, wykorzystującymi wejścia 4‒20 mA ze złączem HART;
  • w zależności od potrzeb użytkownika – dostępność w kolorach czarnym lub szarym;
  • zgodność z koncepcją bezpieczeństwa – produkt spełnia wymagania SIL 2;
  • elastyczne opcje montażu w szafie sterowniczej lub na ścianie, w zależności od potrzeb.

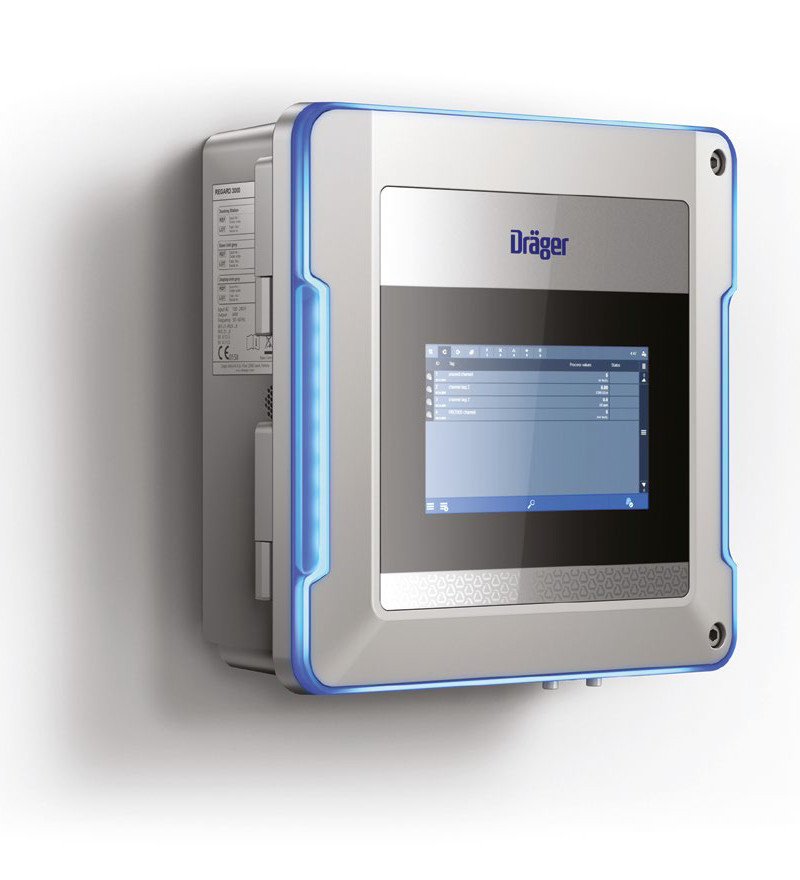

Fot. 1. Dräger REGARD 3000 podczas normalnej pracy

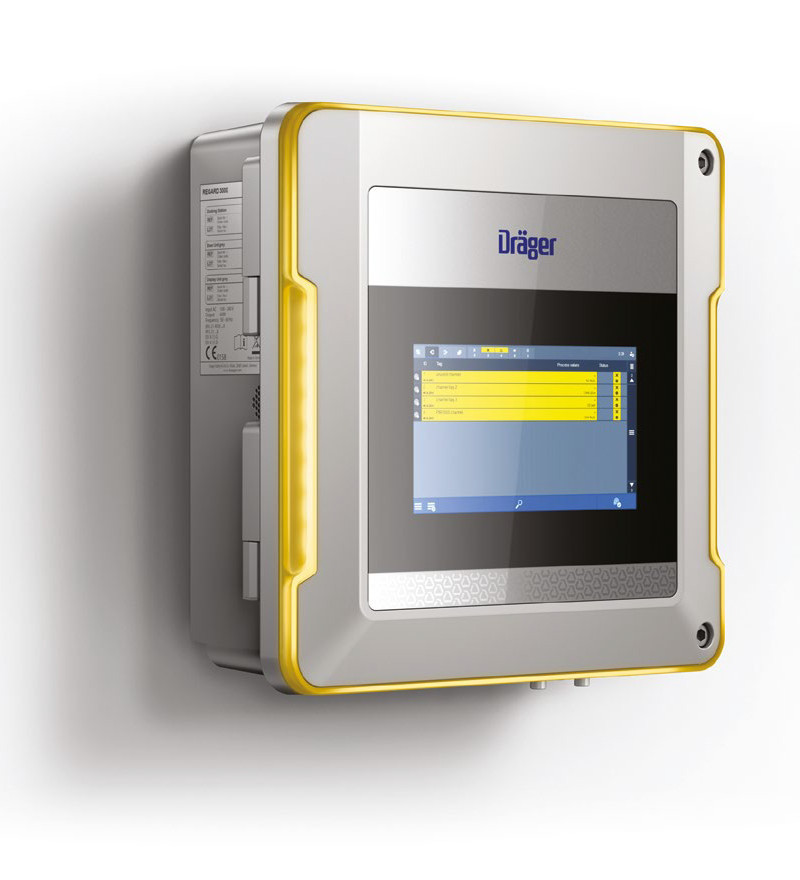

Fot. 2. Centrala sterująca po wystąpieniu awarii lub usterki

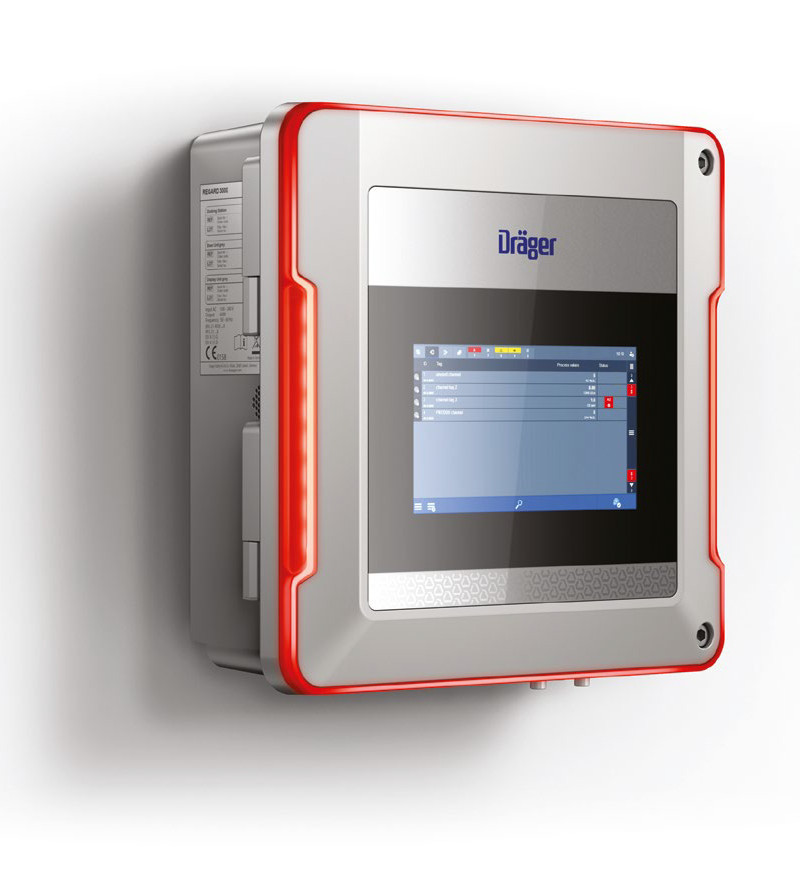

Fot. 3. Centrala po uruchomieniu się alarmu gazowego

Bardzo dobra widoczność i słyszalność w różnych warunkach pracy

Dzięki dobrze widocznej lampce kontrolnej stanu systemu detekcji gazu można w przypadku alarmu szybko i w bardzo prosty sposób ocenić sytuację.

Różne kolory wskazują, nawet z daleka, czy wszystko jest w porządku (niebieski), czy występuje usterka (żółty) lub czy został uruchomiony alarm (czerwony). Wszyscy na bieżąco otrzymują informacje o aktualnym statusie. Zapewnia to również zintegrowany w urządzeniu sygnalizator akustyczny.

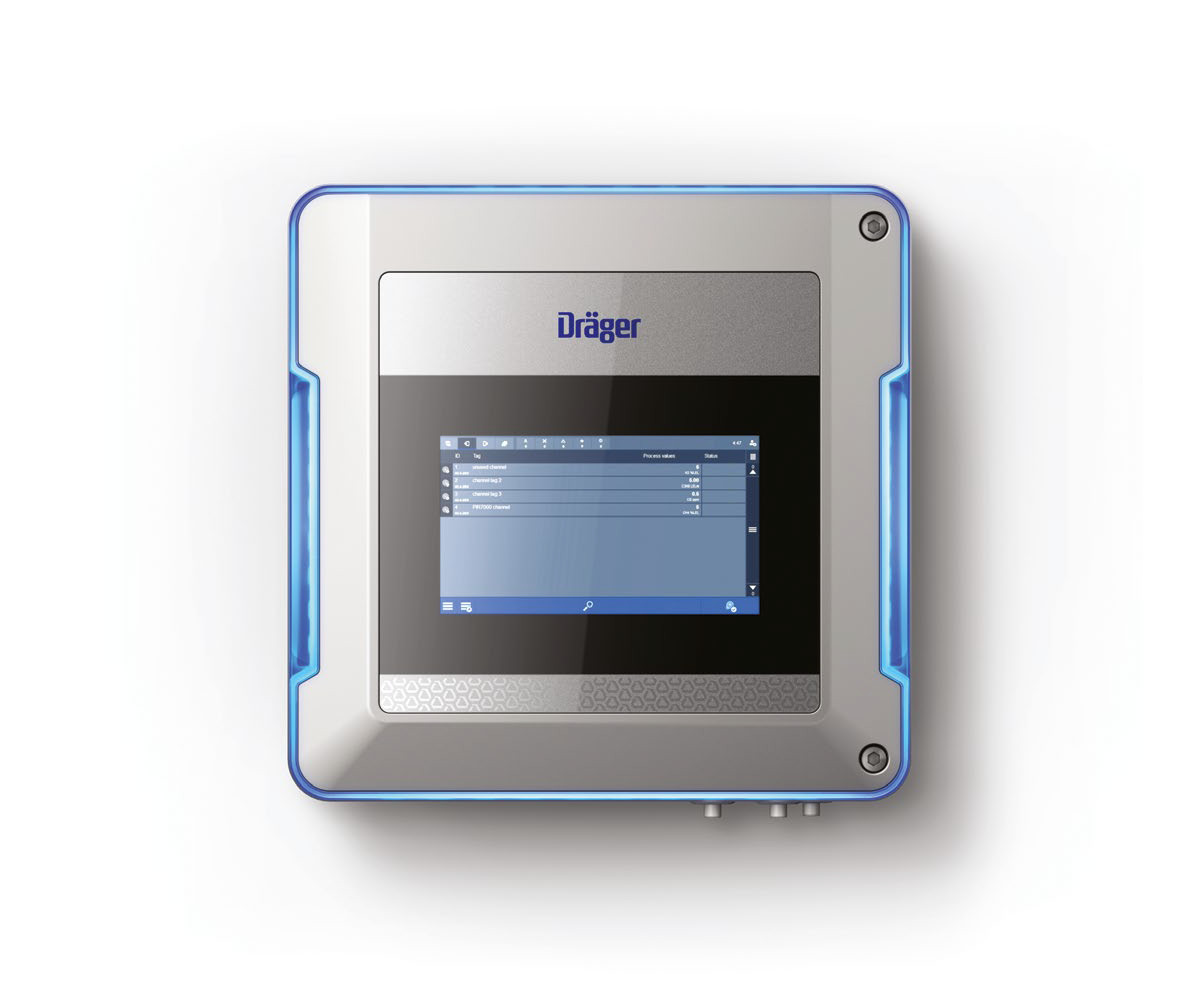

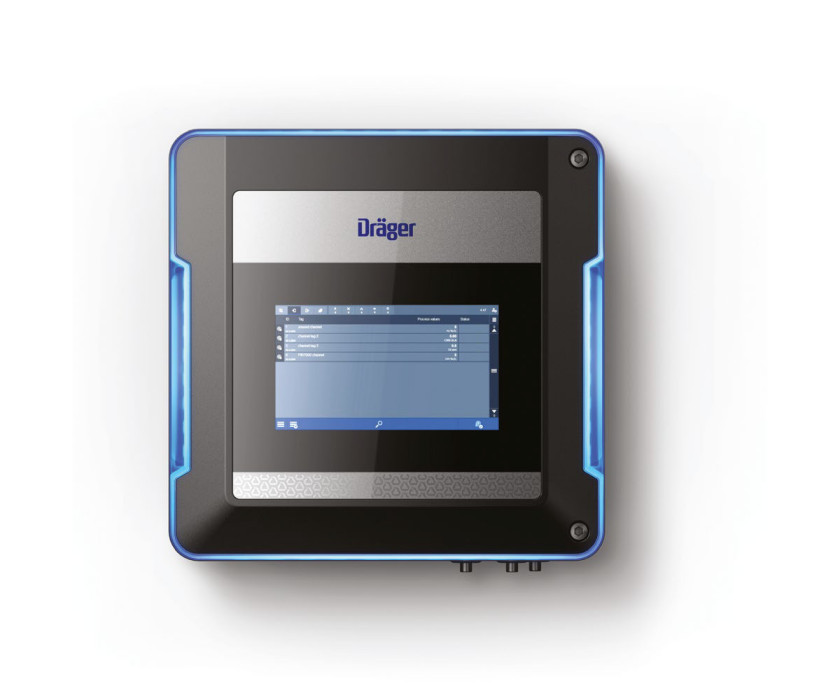

Fot. 4. Dwa dostępne kolory nowego sterownika

Centralny dostęp do systemu ostrzegania o zagrożeniu gazowym

Intuicyjny wyświetlacz dotykowy zapewnia stały podgląd stanu systemu detekcji gazu. Gdyby doszło do awarii lub został uruchomiony alarm, moduł wejść 4‒20 mA ze złączem HART w systemie REGARD 3000 zapewnia dostęp do wszystkich informacji diagnostycznych. Konfiguracje detektorów mogą być również wygodnie odczytywane i przekazywane.

Decydując się na centralę sterującą REGARD 3000, mamy do wyboru sterownik klasyczny w obudowie oraz sterownik do zabudowy w szafie sterowniczej. W skład komponentów systemu wchodzą następujące elementy:

  • bramka Modbus RTU lub TCP IP;
  • moduł wejść 4‒20 mA ze złączem HART; wyjście 2- lub 4-kanałowe;
  • moduł przekaźnikowy 24 VDC lub 240 VAC; wyjście 4- lub 8-kanałowe;

Konfigurację i odczyt danych z centrali sterującej umożliwia Dräger REGARD Configuration Software.

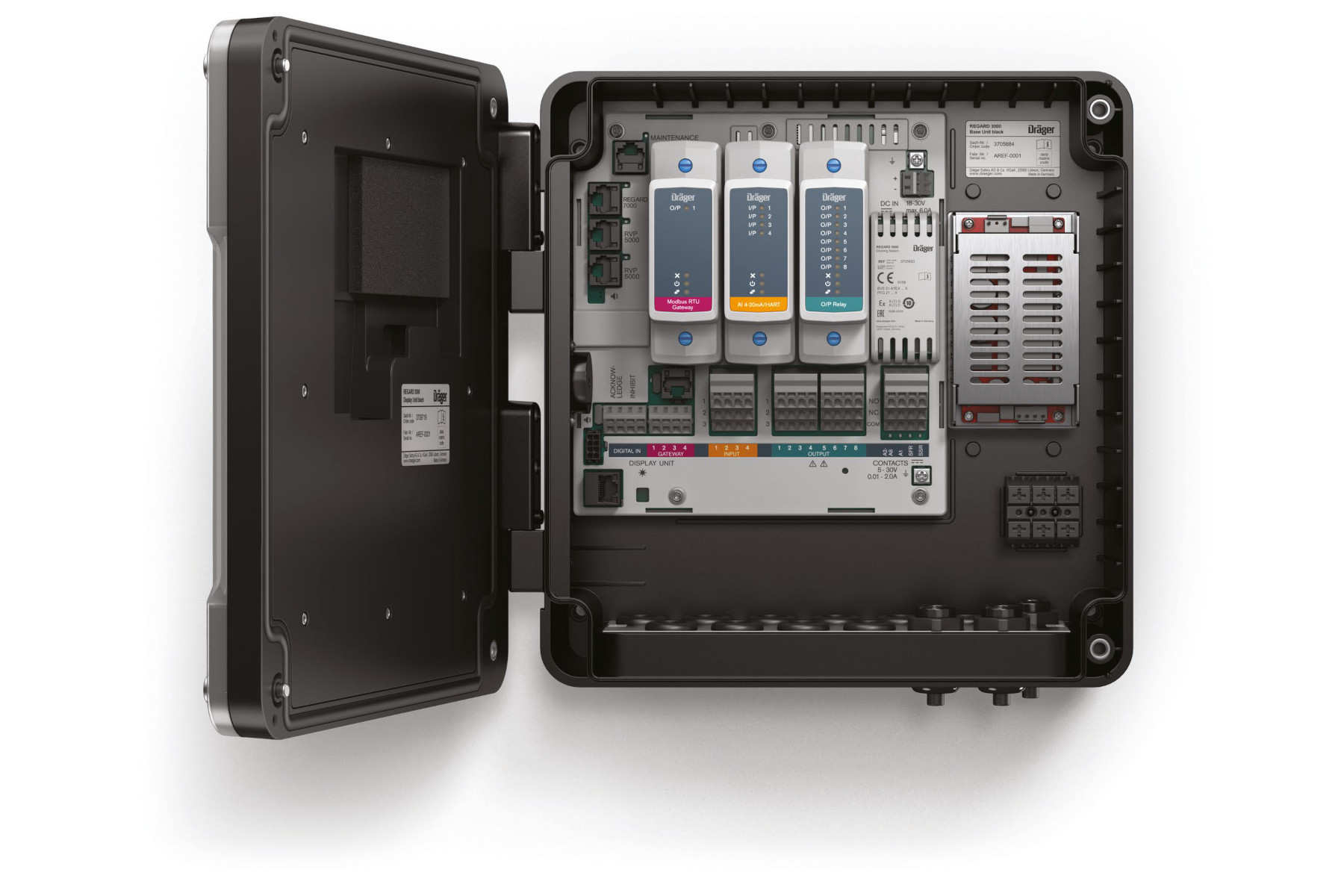

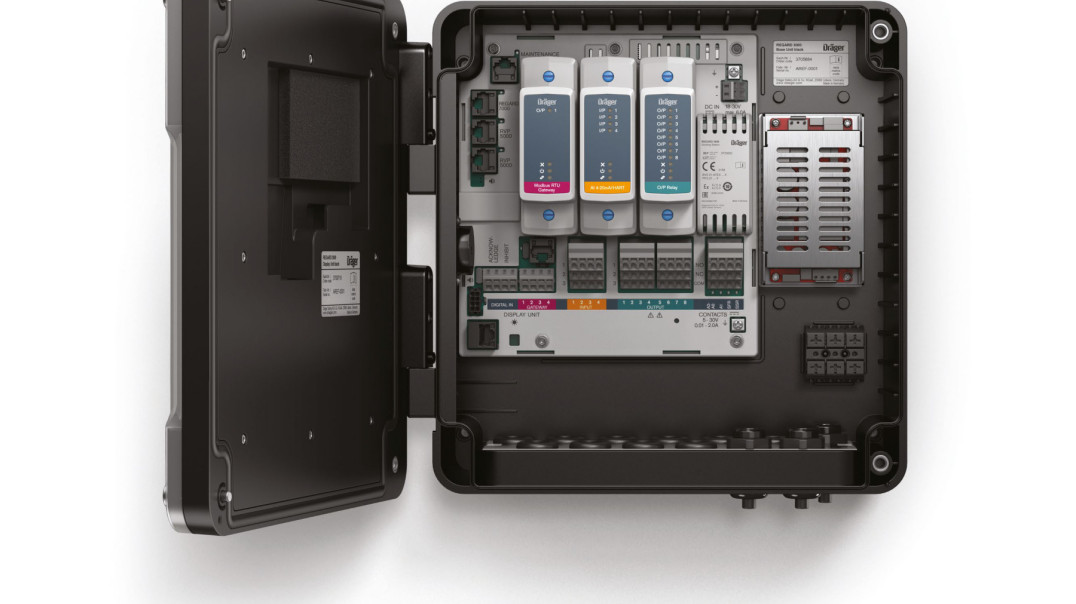

Fot. 5. Komponenty centrali sterującej

Zaletą systemu jest odporność na pracę w trudnych warunkach środowiskowych. Dzięki zastosowaniu solidnej obudowy centrala może pracować w temperaturze od –20 do +55°C, przy wilgotności względnej powietrza od 5 do 90% (opcja z wyświetlaczem) lub od 0 do 95% (bez wyświetlacza). Producent REGARD 3000 zadbał o dopuszczenia ATEX (parametry metrologiczne) oraz bezpieczeństwo funkcjonalne na poziomie SIL. Napięcie zasilania mieści się w granicach 115‒230 VAC/50–60 Hz.

Centrala sterująca REGARD 3000 firmy Dräger zapewnia bezpieczną pracę oraz – w odpowiednim czasie – informację o ewentualnych zagrożeniach. Dzięki dobrze widocznym kontrolkom stanu każdy pracownik może pracować bezpiecznie, wiedząc, że wszystko funkcjonuje prawidłowo. Dodatkowym atutem systemu jest opcja elastycznej rozbudowy. System stacjonarnej detekcji gazów może w dodatku zostać powiększony bez konieczności długich przestojów produkcyjnych związanych z wprowadzaniem zmian.
