Sieci Ethernet stały się powszechną metodą komunikacji. Sterowniki obsługujące ją w warunkach przemysłowych pozwalają na scentralizowanie systemów automatyki, a nawet zdalne kierowanie produkcją. I chociaż popularnością cieszy się bezprzewodowy przesył danych (WLAN), to najpewniejszą metodę transmisji informacji zapewniają przewody – zwłaszcza te odpowiednio ekranowane, separujące symetryczne sygnały w poszczególnych parach i zabezpieczone przed uszkodzeniami mechanicznymi. Równie istotną rolę odgrywają wtyki na końcach przewodów oraz zainstalowane w urządzeniach gniazda. Ich budowę i charakterystykę określają międzynarodowe normy regulujące komunikację przez Ethernet i Industrial Ethernet (m.in. w przemysłowym standardzie PROfiNET).

Złącza RJ45 do aplikacji przemysłowych od Phoenix Contact

Poniżej prezentujemy przegląd złączy RJ45 (czyli dominującego standardu wtyków i gniazd ethernetowych) od niemieckiego dostawcy Phoenix Contact. Ta znana na całym świecie marka specjalizuje się w innowacyjnych i trwałych rozwiązaniach z zakresu elementów sygnałowych – przekaźników, złączy, a także kabli połączeniowych, zasilaczy, obudów i innych produktów stosowanych przy budowie urządzeń przemysłowych.

Gniazda RJ45

Złącza RJ45 są najczęściej spotykane w komputerach i elementach sieci LAN (routery, huby itd.). Ze względu na koszty często są to gniazda o plastikowym korpusie. Oferta firmy Phoenix Contact skupia się na połączeniach o wyższej niż standardowa odporności na zakłócenia elektromagnetyczne, jak również gwarantujących szybszy transfer danych.

Gniazda przemysłowe


Fot. 1. W pełni ekranowane złącze przemysłowe z diodami LED

W warunkach przemysłowych złącza RJ45 muszą być zabezpieczone przed kilkoma czynnikami. W przypadku gniazd Phoenix Contact produkty zostały uodpornione na wibracje oraz wstrząsy, a także przystosowane do pracy w szerokim zakresie temperatur (od –40 do 105°C). Styki wykonano ze złoconego stopu miedzi, co ogranicza wpływ korozji. Ich zdolność prądowa sięga 3 A, dzięki czemu będą kompatybilne z aplikacjami PoE (Power over Ethenet). W zakresie transmisji danych produkty odpowiadają normie Cat6A, czyli umożliwiają przesył z prędkością 10 Gb/s przy maksymalnej częstotliwości 500 MHz. Niklowana obudowa otacza cały korpus, zapewniając ochronę przed zakłóceniami elektromagnetycznymi (EMI).

W ofercie dostępne są modele z wbudowanymi diodami LED (standardowa para sygnalizująca połączenie i transmisję), w wariantach prostym i kątowym (oś złącza prostopadła lub równoległa do powierzchni PCB). Rozwiązania przystosowane są do procesów lutowania rozpływowego, dzięki czemu mogą być wykorzystywane w procesach masowej produkcji.

Gniazda RJ45 do montażu SMD I THT


Fot. 2. Przykład kompaktowego gniazda RJ45 do montażu powierzchniowego

Poza artykułami przeznaczonymi do aplikacji przemysłowych, firma Phoenix Contact oferuje także gniazda do projektów mniej wymagających. Są to produkty przeznaczone do montażu przewlekanego i powierzchniowego. Występują również w wariantach kompaktowych – płytkich i pozbawionych diod sygnalizacyjnych. Ich styki wykonano ze złoconego fosfobrązu, odznaczającego się trwałością mechaniczną stopu miedzi i cyny z dodatkiem czerwonego fosforu. Podobnie jak w przypadku wyżej opisanych rozwiązań, oferują one izolację na poziomie 1 kV (między uzwojeniami transformatora sygnałowego) oraz 1,5 kV (między szyną danych i obudową), a zamknięte są w metalowej obudowie. Mają jednak mniejszą tolerancję termiczną (do 85°C).

Wtyki RJ45

Dobrej jakości przewody ethernetowe wyposażone są w ekran z oplotu lub folii metalizowanej oraz w dodatkową żyłę uziemiającą. W okablowaniu wyższych kategorii (pow. 6 A) zalecane jest także ekranowanie par przewodów. Aby w pełni wykorzystać możliwości transmisyjne drogich przewodów ethernetowych, należy stosować wtyki zgodne z ogólnoświatowymi standardami.

Wtyki zaciskane

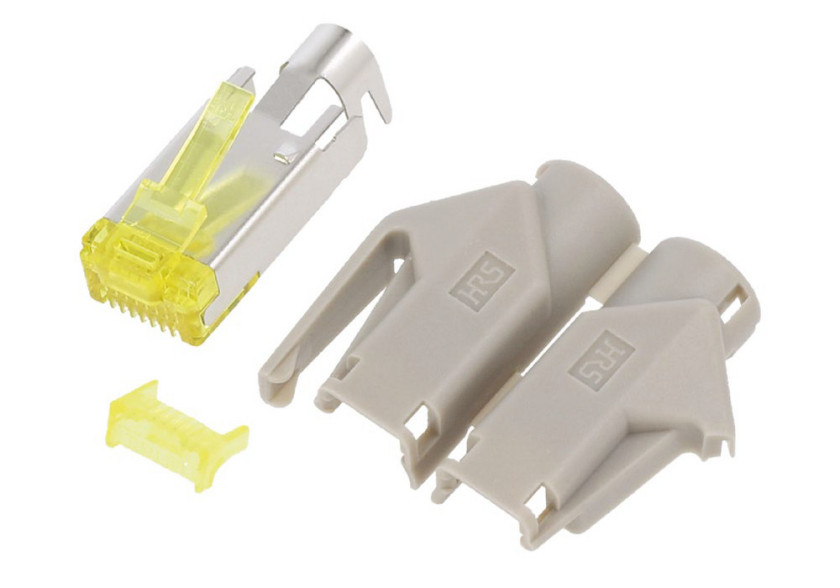

Fot. 3. Ekranowane złącze w standardzie Cat6A z plastikową obudową

Najpopularniejszą metodą montażu wtyków RJ45 jest zaciskanie konektorów na końcówkach kabli. Podczas instalacji poszczególne żyły wsuwane są w separujące żłobienia, po czym wzdłużne ostrza każdego ze styków wbijają się w przewody, zapewniając dobre mocowanie kabla oraz połączenie o bardzo małej oporności. Produkty Phoenix Contact zaprojektowano do przewodów wyposażonych w żyły o przekroju od 0,1 do 0,2 mm².

Mają metalową, zaciskaną obejmę połączoną z korpusem, co zapewnia właściwe ekranowanie połączenia. Dodatkowo złącze umieszczane jest w wykonanej z nylonu obudowie. Produkty dostępne są w wariantach złącza ethernetowego kategorii 6 (kolor zielony) oraz 6 A (kolor żółty).

Wtyki montowane beznarzędziowo


Fot. 4. Wykonany z odlewanego metalu wtyk kątowy

Poza złączami instalowanymi na przewodzie w sposób tradycyjny, firma Phoenix Contact oferuje także grupę wtyków, które do instalacji nie wymagają żadnych specjalistycznych narzędzi. Są to złącza o metalowym korpusie (wykonanym z odlewu cynku), którego dwie części tworzą dźwignię – podczas zamykania obudowy żyły przewodu zostają zainstalowane w stykach typu IDC. Sam kabel blokowany jest za pomocą stożkowych wybrzuszeń uodparniających połączenie na szarpnięcia, a także wstrząsy i wibracje. Taka budowa przyspiesza montaż, co może być szczególnie istotne podczas prac naprawczych, minimalizując czas przestojów. Wtyki występują w wersjach prostych oraz kątowych, są w pełni ekranowane i kompatybilne ze standardami kategorii 5 lub 6 A (zależnie od modelu).

Variosub, czyli seria szczelnych złączy RJ45

Wszystkie wyżej opisane rozwiązania odznaczają się klasą szczelności na podstawowym poziomie IP20. Jednak sieci Ethernet używane są również w trudnych warunkach środowiskowych – na zewnątrz budynków, w zakładach przetwórczych, w warsztatach obróbki metalu, drewna czy tworzyw sztucznych oraz wielu innych sytuacjach, gdzie wymagana jest odporność połączenia na pyły, wilgoć, a nawet zalanie. Do takich aplikacji opracowano serię Variosub. Produkty z tej serii to wtyki osadzane w szczelnych obudowach wyposażonych w dławnice, uszczelki oraz – w wybranych modelach – alternatywne, dwustronne zatrzaski blokujące. Współpracują z gniazdami mocowanymi na panelu za pomocą czterech otworów montażowych lub śruby dociskowej.


Fot. 5. Wtyk RJ45 osadzony w obudowie zapewniającej szczelność o klasie IP67

Połączenia ethernetowe ze złączami Variosub osiągają klasę szczelności na poziomie IP65/IP67 (zależnie od wariantu) – są zatem całkowicie odporne na pyły i strumienie wody. Ich uszczelki wykonano z nitrylu, czyli tzw. gumy olejoodpornej. Podłączenie gniazda do wtyku dokonywane jest za pomocą technologii QUICKON, czyli na wcisk, a firma Phoenix Contact gwarantuje trwałość 1 tys. cykli łączenia/rozłączania. Seria Variosub będzie zatem idealnym rozwiązaniem do tworzenia instalacji tymczasowych, na placach budowy czy na potrzeby imprez plenerowych.
