Czujniki w rolnictwie, maszynach leśnych i urządzeniach specjalnych

| Prezentacje firmowe Pomiary

Nowoczesne czujniki są dziś podstawą technologii przemysłowych, również tych wykorzystywanych poza murami zakładów i fabryk – m.in. na polach uprawnych, w lasach i w powietrzu. Zapewniają efektywność, oszczędność i bezpieczeństwo. Firma WObit dostarcza dla tych obszarów precyzyjne czujniki momentu obrotowego, położenia oraz mierniki pomiaru grubości powłoki, wytwarzane przez renomowanych producentów.

Czujniki w rolnictwie, maszynach leśnych i urządzeniach specjalnych

Czujniki momentu obrotowego w rolnictwie

Szybkość i produktywność są bardzo ważne w przemyśle rolnym. Nie tylko w okresie żniw. Maszyny rolnicze, takie jak kombajny i prasy do słomy, muszą być wydajne, szybkie, mocne, a jednocześnie lekkie i kompaktowe. Każda przerwa kosztuje pieniądze i czas, a w najgorszym przypadku powoduje utratę zbiorów. Dlatego tak ważne jest kontrolowanie obciążenia, ugięcia i wydłużenia poszczególnych elementów maszyny, aby zapewnić jej niezawodne działanie.

We współczesnym rolnictwie coraz chętniej korzystamy z nowoczesnych maszyn i urządzeń. Niewątpliwie ułatwiają one i przyspieszają pracę operatora, który wygodnie siedzi w kabinie, gdzie na dużym wyświetlaczu z precyzją kontroluje i koryguje działanie wszystkich najważniejszych podzespołów. To wszystko jest możliwe dzięki dużej liczbie różnorodnych czujników, które utrzymują porządek w naszych maszynach, aby wykrywać wszlekie anomalia docierające z otoczenia, identyfikować je, rejestrować i informować o tym, co dzieje się wewnątrz urządzeń. Solidne czujniki NCTE do maszyn rolniczych pozwalają m.in. kontrolować prędkość i moment obrotowy na wale, określając pobór mocy osprzętu w czasie rzeczywistym. W prasach pomagają monitorować prędkość jazdy i dostosować prasę do maksymalnej dopuszczalnej przepustowości prasowanego materiału (siano/trawa/słoma). Są niezwykle trwałe i niezawodnie mierzą siły w pojazdach w warunkach silnych wibracji, nadmiernego zabrudzenia, oleju i wody. Nawet żrące ciecze, takie jak soki roślinne, nie są dla nich przeszkodą.

W maszynach rolniczych najpopularniejszą serią pomiaru momentu obrotowego i kąta jest czujnik serii DFM70, niemieckiego producenta NCTE. Seria ta gwarantuje szeroki zakres pomiarowy. Bezkontaktowa metoda pomiaru sprawia, że czujniki nie zużywają się mechanicznie, charakteryzują się długą żywotnością oraz odpornością na warunki zewnętrzne i temperatury. DFM70 ma stopień ochrony IP65 i może pracować w temperaturach od –40° do +105°C. Zakresy pomiarowe wynoszą od 3000 do 5000 Nm, sygnały analogowe na wyjściu kształtują się na poziomie 0...10 V lub 4...20 mA, a dodatkowo seria oferuje interfejs CAN.

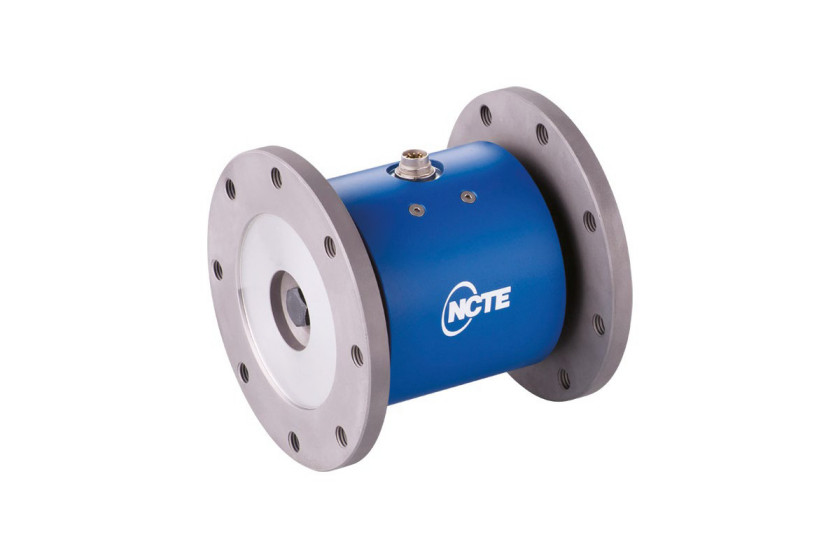

Fot. 1. Czujnik momentu NCTE z serii DFM70

Czujniki położenia power-imu w maszynach leśnych

Współczesne leśnictwo nie mogłoby istnieć bez wydajnych, wielozadaniowych maszyn, które wykonują czynności wchodzące w skład procesu pozyskiwania drewna. Nowoczesny sprzęt ogranicza czynności ręczne, poprawia bezpieczeństwo i komfort pracy, ułatwia realizację zadań produkcji leśnej oraz ogranicza uszkodzenia lasu i jego ściółki. Maszyny samojezdne sprawiają, że wycinanie drzew, obróbka i transport drewna są wydajniejsze i szybsze niż dotąd, co przekłada się na korzyści ekonomiczne. W wielu zastosowaniach kluczową rolę odgrywa właściwe pozycjonowanie i zabezpieczenie przed przechyleniem. Przykładem jest zastosowanie inklinometrów do pozycjonowania dźwigów, ładowarek czy maszyn leśnych. Co najważniejsze, inklinometr umożliwia precyzyjną kontrolę końcówki roboczej maszyny i, co bardzo istotne, zapewnia bezpieczeństwo. Dodatkowo, utrzymywanie stałego kąta zwiększa wydajność i pozwala uniknąć awarii spowodowanych złymi zmianami wychylenia.

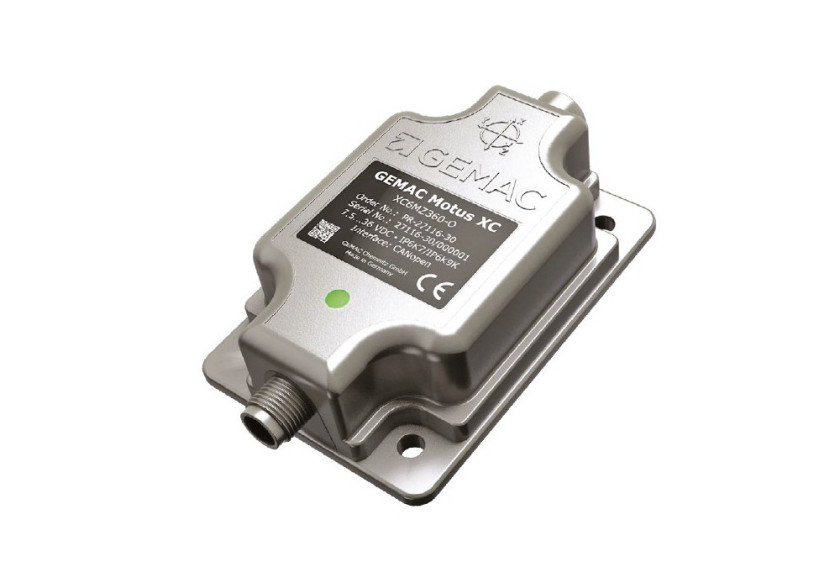

Fot. 2. Motus – 6-osiowy inklinometr 2D IMU9MZ360-C-CL firmy Gemac

Power-IMU od producenta, firmy Gemac, służy do precyzyjnych pomiarów na mobilnych maszynach. W nowych rozszerzeniach funkcjonalnych wdrożono różne sugestie naszych klientów, dotyczące dalszego uzupełniania zakresu wykonawstwa. Koncentrują się one szczególnie na możliwościach indywidualizacji w konkretnych zastosowaniach, takich jak automatyczna konfiguracja pozycji montażowej, elastyczna regulacja zera, konfiguracja danych wyjściowych w SAE J1939 czy autostart CANopen.

Kontaktowy pomiar grubości powłoki w przemyśle lotniczym

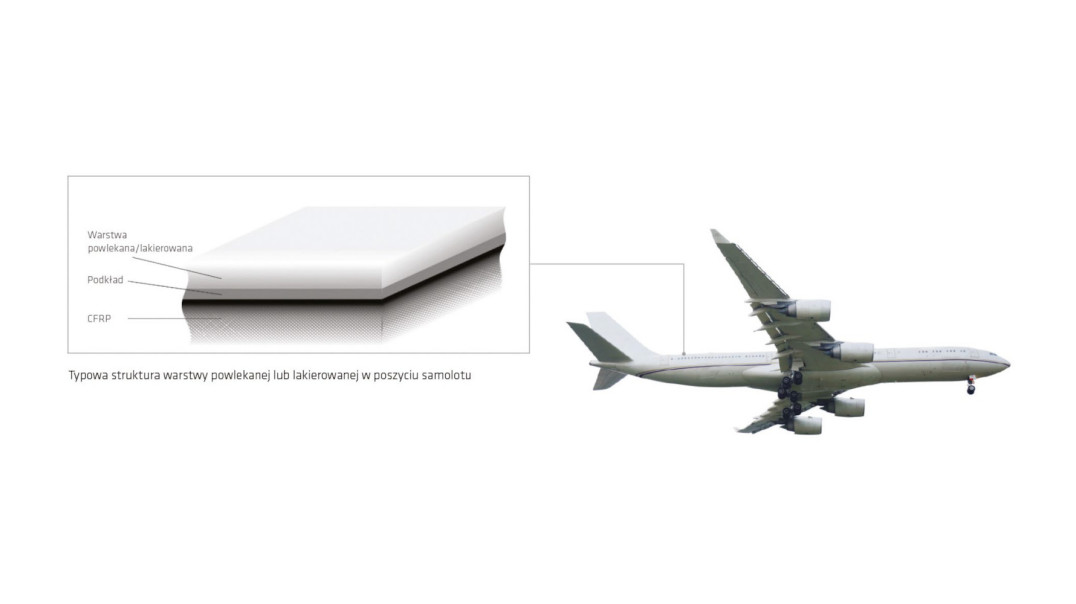

Powłoki lakiernicze występują w różnych odmianach i mają zastosowanie w wielu dziedzinach, takich jak budownictwo, motoryzacja i przemysł lotniczy. Przykładowo, lakiery samochodowe wymagają najwyższej jakości w kwestii estetyki, odporności na warunki atmosferyczne czy odporności na blaknięcie. Miernik grubości lakieru jest podstawowym urządzeniem do pomiaru grubości powłok lakierniczych. Aplikacja powłoki wiąże się z kontrolą jej grubości. Nałożenie zbyt grubej warstwy lakieru może spowodować niepotrzebne ubytki materiału, natomiast warstwa zbyt cienka może nie pokrywać odpowiednio materiału lakieru i nie wytrzymać warunków atmosferycznych. Pomiar grubości farby stanowi jeden ze sposobów sprawdzenia, czy powłokę wykonano zgodnie z projektem. Celem powłoki jest zapobieganie wnikaniu wilgoci i tlenu, aby nie dopuścić do korozji podłoża. Z tego powodu grubość powłoki ma duży wpływ na jej funkcję. Nie oznacza to, że grubszy znaczy lepszy – farba musi mieć odpowiednią grubość, aby zapewnić pełną funkcjonalność powłoki.

Ręczne mierniki ISC i FSC producenta Micro-Epsilon są używane do bardzo precyzyjnych pomiarów grubości powłok na CFRP, CFRP z ochroną odgromową oraz na metalach. Wydajny kontroler i wytrzymały czujnik umożliwiają precyzyjne, szybkie i łatwe pomiary grubości za dotknięciem przycisku. Urządzenia mierzą najcieńsze podłoża od 1 μm i są wykorzystywane od kontroli procesu do końcowej kontroli jakości. Całkowita grubość warstw izolacyjnych do 1000 μm określana jest w oparciu o technologię mikrofalową. Oprócz wyświetlania pomiarów urządzenia oferują funkcje statystyczne, opcje przechowywania z eksportem danych USB, indywidualne możliwości kalibracji i konfigurowalną, dynamiczną ochronę przed przechyłem.

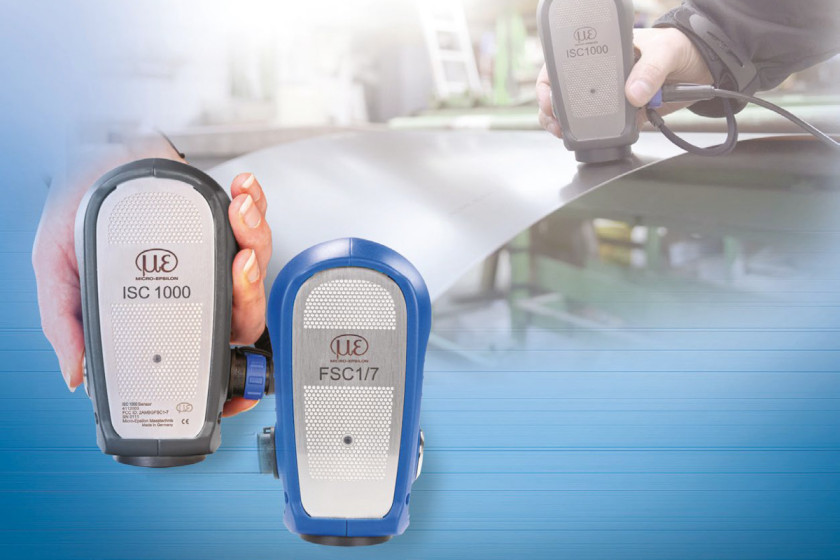

Fot. 3. Pomiar grubości powłok do 1000 μm – FSC1000



inż. Sebastian Renn specjalista ds. automatyki
Dział Sprzedaży (DS)
e-mail: s.renn@wobit.com.pl

P.P.H. WObit E.
K.J. Ober s.c.
Dęborzyce 16
62-045 Pniewy
