Perfekcyjne maszyny pakujące z napędami Lenze

W obszarze produktów higieniczno-kosmetycznych kluczowa jest forma zawartości, ale bardzo ważne są także kolorystyka i jakość opakowania. Należy je chronić przed zniszczeniem, ponieważ stanowią najlepszą okazję do przekazów reklamowych i kampanii marketingowych dla dużych marek. Wymagania przemysłu kosmetycznego wobec maszyn pakujących są zatem bardzo wysokie. Citus Kalix, firma należąca do włoskiej grupy Coesia, połączyła serwoprzemiennik Lenze i700 ze sterownikami 3200 C, aby sprostać przyszłym wyzwaniom.

"Żywotność opakowania jest bardzo krótka, ale w branży kosmetycznej pełni ono ważną rolę. Doskonała jakość składanego pudełka musi być natychmiast widoczna, ważne, aby nie było zadrapań", wyjaśnia Sébastien Boileau, dyrektor ds. marketingu w Citus Kalix.

Najwyższa jakość przy jednoczesnym uniknięciu zadrapań na pudełku – oto cel Citus Kalix.

Opakowania bez skazy

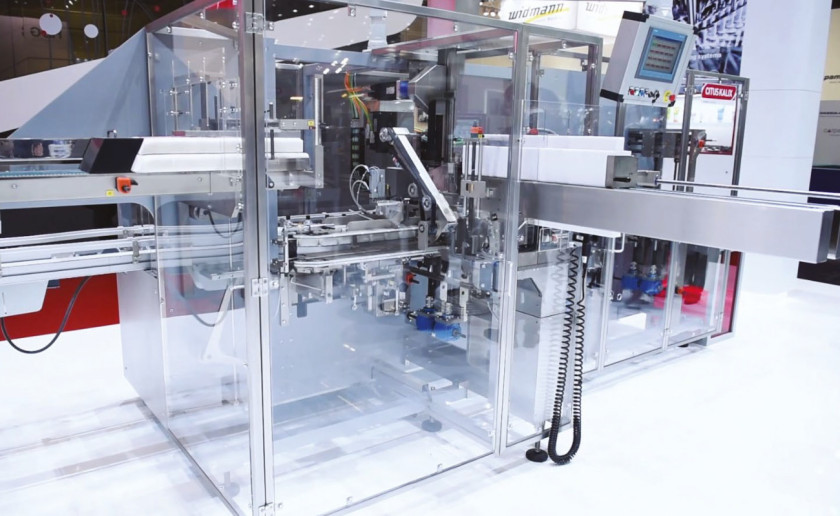

Pionowa kartoniarka Citus Kalix KV800 może być wyposażona w specjalny moduł owijający, który umożliwia kartonowanie butelek i słoików z ich opakowaniem ochronnym.

"Opakowania i zawartość są chronione przed tarciem podczas całego procesu", zapewnia Marlène Assimon, szefowa portfolio maszyn w Citus Kalix.

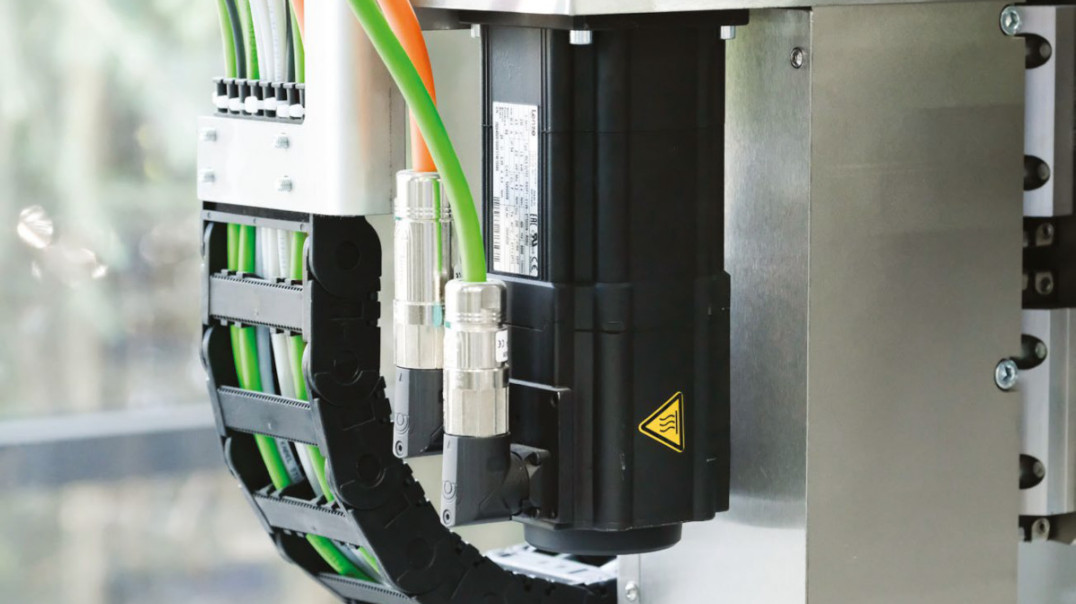

Aby tego dokonać, wszystkie ruchy muszą być idealnie zsynchronizowane. W przypadku osi montażowych i przenośnikowych Citus Kalix opiera się na całościowym rozwiązaniu opracowanym wspólnie z Lenze, zarówno na poziomie sterowania, jak i po stronie napędu. Składa się ono ze sterownika 3200 C, wieloosiowych serwoprzemienników oraz synchronicznych serwomotorów MCS. Napędy te muszą m.in. gwarantować funkcje składania i rozkładania w przygotowaniu do napełniania pakowanymi towarami. Serwonapędy Lenze wykorzystane są również do załadunku.

Najważniejszym celem było zaprojektowanie maszyn pakujących, które dzięki innowacyjnym systemom automatyzacji są szczególnie szybkie, kompaktowe i łatwe w obsłudze. Ponadto należało znaleźć odpowiednie rozwiązania dla wyzwań i możliwości Przemysłu 4.0.

"Cenimy sobie naszą współpracę z Lenze. W przypadku KV800 pracowaliśmy razem przez cały proces inżynieryjny", mówi Anthony Defois, kierownik ds. rozwoju automatyzacji w Citus Kalix.

Skrócony czas wprowadzania na rynek dzięki szybszemu rozwojowi

Aby skrócić fazę ustawiania maszyny, zastosowano oprogramowanie aplikacyjne FAST. Te moduły oprogramowania zawierają wstępnie skonfigurowane funkcje ruchu, które oszczędzają czas na etapie projektowania. Obejmuje to również funkcje robotyki dla systemów manipulacyjnych, które znajdują zastosowanie w sektorze opakowań. Dla ruchu pick & place konstruktor maszyny musi np. wybrać odpowiedni model kinematyczny, a następnie otworzyć moduł technologiczny w programie i wykonać parametryzację – aplikacja może wtedy zostać uruchomiona. Przejrzysta architektura zestawu oprogramowania FAST centralizuje globalny system dowodzenia dla skoordynowanych ruchów. Skonfigurowane moduły da się zapisać na karcie SD i dzięki temu przechowywać np. na miejscu. Często powtarzające się funkcje można szczegółowo przedstawić za pomocą predefiniowanych modeli. Ostatecznie sprawdzone i modułowe komponenty oprogramowania są dostępne dla innych projektów rozwojowych.

"Szybszy czas wprowadzania naszych maszyn na rynek również przyczynia się do naszego sukcesu", mówi Sébastien Boileau.

Większa elastyczność dla użytkowników końcowych

Ze względu na obecną architekturę automatyki ze sterownikiem Lenze 3200 C jako mózgiem sterowania ruchem, Citus Kalix pozostawia klientom wybór systemu robotów zgodnie z ich potrzebami i przyzwyczajeniami.

"Wyraźnie oddzieliliśmy sterowanie ruchem od sterowania sekwencyjnego. Możemy łatwo zmienić markę robota, ponieważ nasze know-how, a co za tym idzie, większość pracy, są związane ze sterowaniem ruchem", wyjaśnia Anthony Defois.

Dodatkowo sterownik bazuje na otwartym i bezpiecznym standardzie OPC UA, dzięki czemu pozyskane dane można wykorzystać do optymalizacji funkcji lub do planowania prac konserwacyjnych.

Thierry Brulefert, Lenze Francja
