Jak ważna jest dobrze wykonana sieć danych na maszynie?

Dlaczego sieć danych jest fundamentem niezawodności?

Każdy element maszyny – od sterownika PLC, przez czujniki, po moduły wykonawcze – wymaga szybkiej i bezbłędnej wymiany informacji. Dobrze zaprojektowana sieć:

Zapewnia synchronizację procesów i precyzyjne sterowanie.
Minimalizuje opóźnienia i eliminuje błędy transmisji.
Chroni ciągłość produkcji, co jest kluczowe w środowisku o wysokiej automatyzacji.

Konsekwencje źle zaprojektowanej sieci

Niewłaściwe okablowanie, brak odporności na zakłócenia czy niepoprawne złącza mogą prowadzić do:

Przerw w komunikacji, skutkujących zatrzymaniem maszyny.
Błędów w sterowaniu, wpływających na jakość produktu.
Wysokich kosztów przestojów i serwisu.

Kluczowe elementy dobrze wykonanej sieci

Topologia – dobór odpowiedniej struktury (gwiazda, linia, pierścień) dla danej aplikacji.
Okablowanie – przewody odporne na wibracje, oleje i zakłócenia elektromagnetyczne.
Złącza i komponenty – np. M12 z systemem Push-Pull, które gwarantują szybki i pewny montaż bez używania narzędzi, eliminując ryzyko błędów.
Redundancja i diagnostyka – mechanizmy zapobiegające awariom i umożliwiające szybką lokalizację problemów.

Technologie wspierające niezawodność

Ethernet przemysłowy (Profinet, EtherCAT) – wysoka przepustowość i deterministyczna komunikacja.
Koncentratory pasywne M12 – proste, niezawodne rozwiązanie do dystrybucji sygnałów.

Systemy Push-Pull – skracają czas instalacji i zmniejszają ryzyko błędów montażowych oraz pozwalają na montaż bez użycia narzędzi, co jest kluczowe w produkcji maszyn.

Dlaczego Push Pull na maszynie?

Phoenix Contact oferując swoje rozwiązania Push-Pull, zgodnie ze standaryzacją IEC 61076-2-010, gwarantuje interoperacyjność między producentami oraz pozwala skrócić czas instalacji nawet o 80% względem złączy gwintowanych, bez utraty odporności na wstrząsy i wibracje (IP65/67). W połączeniu z przewodami Ethernet M12 Push Pull (X coded, 10 Gb/s) oraz pasywnymi koncentratorami M12 Push Pull otrzymujemy skalowalną i serwisowalną infrastrukturę na poziomie IP67 – bez narzędzi, z pełnym ekranowaniem 360°.

Norma określająca standard Push-Pull

W praktyce na maszynie:

Ethernet IP67: kable M12 Push Pull X-coded/D-coded, produkcji Phoenix Contact typu SAC, NBC, między PLC/IPC, switchem a modułami IP67 (np. Axioline E).

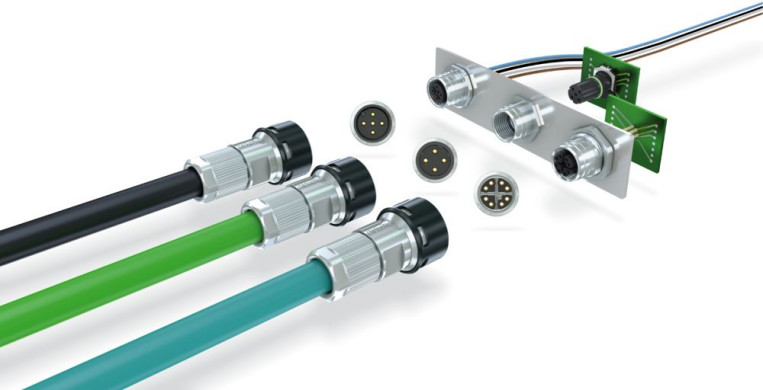

Przykładowe kable Phoenix Contact w kodowaniu X i D

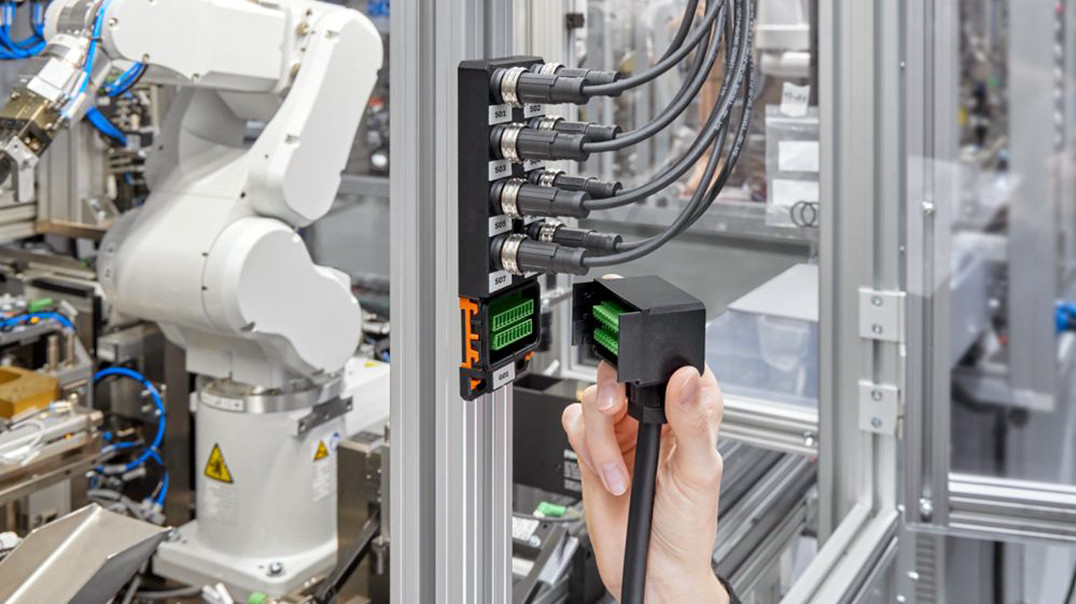

Segment I/O rozproszonych: pasywny M12 Push-Pull distributor box, typu SACB produkcji Phoenix Contact, w pobliżu strefy czujników; do niego dochodzi master-kabel (Push in w obudowie, zatrzaskowa pokrywa) i wychodzą krótkie przyłącza M12 A coded do czujników.
RJ45 w IP65/67 (opcjonalnie): gdy punkt przyłączeniowy wymaga RJ45, stosujemy RJ45 Push Pull (blokada, 360° ekranowanie), typu NBC Phoenix Contact.

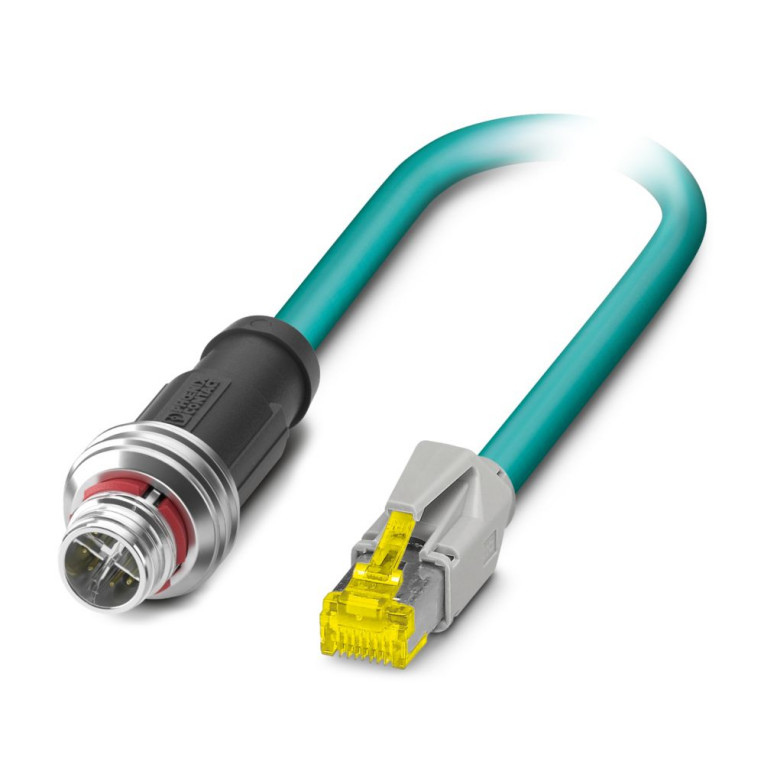

Przykładowy kabel Phoenix Contact z RJ45

Zalety wykorzystania produktów Phoenix Contact

Dobrze wykonana sieć danych to inwestycja w niezawodność, bezpieczeństwo i ciągłość produkcji. Wybór odpowiednich komponentów – takich jak złącza M12 z Push-Pull czy koncentratory pasywne SACB z systemem Push-Pull – pozwala nie tylko zwiększyć wydajność, ale też obniżyć koszty serwisu i przestojów, między innymi dzięki beznarzędziowemu montażowi. W świecie, gdzie każda sekunda przestoju to realne straty, jakość sieci danych staje się strategicznym elementem projektowania maszyn.
