Ethernetowe switche niezarządzalne mimo swojej pozornej prostoty i koncepcji plug and play, pełnią kluczową rolę w dystrybucji danych w sieciach przemysłowych. To właśnie ich niezawodność i dopasowanie do warunków pracy często decydują o stabilności komunikacji na poziomie maszyn i sterowników.
SERIA 1000

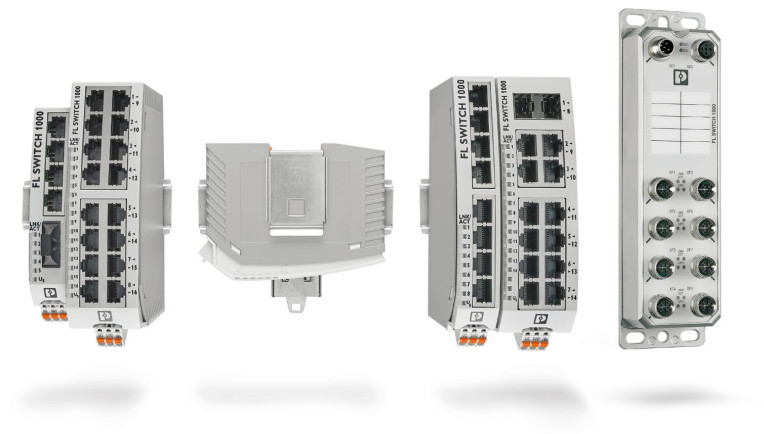

Niezarządzalne switche przemysłowe serii 1000 firmy Phoenix Contact zaprojektowano z myślą o różnorodnych aplikacjach automatyki. Oferta obejmuje modele o różnych konfiguracjach portów, zakresach temperatur pracy oraz wariantach wykonania, co umożliwia ich zastosowanie zarówno w szafach sterowniczych, jak i w środowiskach o podwyższonych wymaganiach przemysłowych.
Szerokie portfolio obejmuje urządzenia od 5 do 24 portów RJ45, Gigabitowe, z portami światłowodowymi, portami SFP, rozszerzonym zakresem temperatury pracy (–40...75°C), IP67, certyfikatami morskim czy do zastosowań w aplikacjach zagrożonych wybuchem (EX/ATEX).
Wszędzie tam, gdzie przestrzeń montażowa w szafie sterowniczej jest istotnie ograniczona, szczególne znaczenie mają komponenty o zminimalizowanej szerokości. W takich przypadkach pomocne okazują się switche o konstrukcji kompaktowej: modele 5 i 8portowe o szerokości 22 mm oraz 16portowe o szerokości 40 mm, umożliwiające efektywne wykorzystanie dostępnego miejsca. Dodatkowym ułatwieniem instalacyjnym jest adapter montażowy, który pozwala na umieszczenie urządzenia w jednej z kilku orientacji, co ułatwia dopasowanie go do układu przestrzennego szafy lub maszyny.
SWITCHE POE
W aplikacjach przemysłowych wymagających jednoczesnej transmisji danych i zasilania urządzeń końcowych stosuje się switche Power over Ethernet (PoE), które umożliwiają zasilanie m.in. kamer, paneli HMI czy punktów WLAN jednym przewodem Ethernet. Rozwiązanie to upraszcza instalację, ogranicza okablowanie i zwiększa elastyczność projektowania sieci.
Przy doborze switchy PoE kluczowe znaczenie mają obsługiwane standardy PoE, dostępny budżet mocy oraz odporność na warunki przemysłowe. Portfolio switchy PoE Phoenix Contact obejmuje urządzenia z portami Gigabit Ethernet, szerokim zakresem temperatur pracy oraz opcją integracji z transmisją światłowodową poprzez porty SFP, co ułatwia dopasowanie rozwiązania do konkretnej aplikacji sieciowej.
OCHRONA IP67
W środowiskach narażonych na wilgoć, pył, wibracje lub zmienne temperatury stosuje się switche Ethernetowe o stopniu ochrony IP67, przeznaczone do montażu bezpośrednio na maszynach lub w obszarach poza szafą sterowniczą. Pozwala to skrócić połączenia i ograniczyć liczbę punktów awarii w sieci. Switche IP67 z oferty Phoenix Contact wyposażone są w złącza M12 oraz kompaktowe obudowy, umożliwiające budowę rozproszonych, odpornych sieci przemysłowych.
SIECI ETHERNETOWE: ŚWIADOMY DOBÓR SWITCHY
Projektując sieci Ethernetowe w aplikacjach przemysłowych, kluczowe znaczenie ma świadomy dobór switchy, uwzględniający warunki środowiskowe, dostępną przestrzeń montażową oraz architekturę komunikacji. W praktyce oznacza to dopasowanie liczby i typu portów, zakresu temperatur pracy, sposobu montażu oraz ewentualnych funkcji dodatkowych, takich jak PoE czy wykonanie IP67, do rzeczywistych wymagań aplikacji. Równie istotne jest spojrzenie projektowe wykraczające poza parametry katalogowe – z uwzględnieniem przyszłej rozbudowy, zmiany topologii sieci lub zwiększenia liczby urządzeń końcowych – co pozwala zapewnić długoterminową stabilność i niezawodność komunikacji w systemach automatyki.
Kamil Wachowicz, Menadżer Obszaru Biznesu – Automatyka
Źródło: Phoenix Contact
Więcej na www.phoenixcontact.com
