Detekcja płomienia w środowisku morskim - optymalna wydajność dzięki połączeniu technologii

Twoje wyzwania:

Eliminacja fałszywych alarmów, zapobieganie przestojom technologicznym i optymalizacja kosztów

Detekcja płomienia, np. na platformach FPSO, stanowi wyzwanie ze względu na zwarty, jednopoziomowy charakter instalacji technologicznej oraz bliskość pochodni nadmiarowej do modułów procesowych znajdujących się na nadwodnej części platformy. Najczęstsze problemy związane z detekcją płomienia, z jakimi spotykają się właściciele/operatorzy FPSO, to:

• fałszywe alarmy i niepożądane przestoje technologiczne, spowodowane odbitym promieniowaniem z pochodni, gorącymi emisjami spalin CO2, światłem słonecznym i źródłami ciepła promieniującego;
• oślepienie detektora płomienia, spowodowane warunkami środowiskowymi i procesowymi, takimi jak światło słoneczne i promieniowanie ciała doskonale czarnego;
• szczególne zagrożenia pożarowe, takie jak metanol;
• wysokie koszty inwestycyjne/operacyjne, wynikające z liczby lub niewłaściwego typu detektorów.

Nasze rozwiązanie:

Inteligentna wizyjna detekcja płomienia i potrójna podczerwień

Zastosowanie zarówno detektora Dräger Flame 5000, jak i Dräger Flame 1500 pozwala uzyskać to, co najlepsze z obu światów.

Sprawdzony w praktyce od ponad 25 lat Dräger Flame 5000 niezawodnie wykrywa płomienie w najbardziej wymagających modułach FPSO, takich jak górny pokład nadwodnej części procesowej, podstawa pochodni oraz wszelkie obszary narażone na emisje gorących spalin, promieniowanie ciała doskonale czarnego lub światło słoneczne (np. generatory prądu i lądowiska dla helikopterów).

Dräger Flame 1500 to idealne rozwiązanie dla stref szczególnego zagrożenia pożarowego, jak np. system zatłaczania metanolu oraz modułów ogólnego przeznaczenia do przetwarzania węglowodorów.

Opracowaliśmy Dräger Flame 5000 i Dräger Flame 1500, aby sprostać wyzwaniu niezawodnego wykrywania płomieni na platformie FPSO, przy jednoczesnym zachowaniu optymalnej równowagi pomiędzy bezpieczeństwem i oszczędnościami kosztów.

Odporność na fałszywe alarmy

Dräger Flame 5000 wizualnie wykrywa płomienie za pomocą obrazu na żywo i wbudowanego algorytmu rozpoznawania płomienia. Zaletą użycia kamery do wykrywania płomienia jest brak utraty czułości spowodowanej czynnikami środowiskowymi oraz bezkonkurencyjna odporność na fałszywe alarmy spowodowane typowymi zjawiskami występującymi na platformach FPSO. Detektor wyposażono w dodatkowe funkcje bezpieczeństwa, takie jak kolorowy obraz wideo na żywo oraz wbudowany system rejestracji alarmów. W przypadku pożaru funkcje te pomagają zespołom reagowania kryzysowego opanować sytuację, ewakuować personel i przeprowadzić retrospektywne badanie zdarzenia.

Wykrywa to, czego nie widać gołym okiem

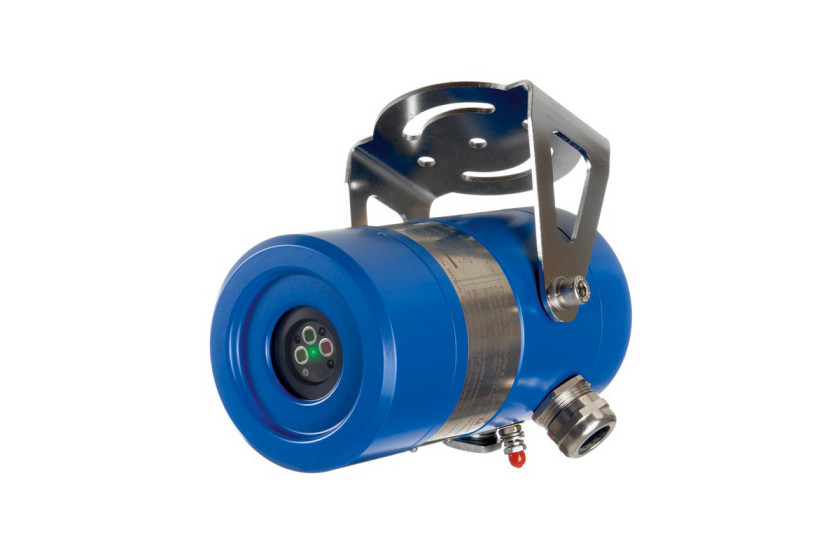

Detektor płomienia Dräger Flame 1500 wykorzystuje potrójne czujniki podczerwieni do wykrywania pożarów gazów węglowodorowych i cieczy z dużych odległości. Zaletą zastosowania technologii IR3 na platformie FPSO jest możliwość wykrycia płomieni niewidocznych gołym okiem, charakterystycznych np. dla metanolu.

Wydajny, stabilny i niezawodny system detekcji

Załoga statków jest coraz częściej narażona na działanie środowisk niebezpiecznych w zależności od transportowanych towarów, które nierzadko zawierają toksyczne i wybuchowe związki chemiczne. Kluczowym zadaniem jest dobór odpowiedniego systemu detekcji, który będzie charakteryzował się przede wszystkim krótkim czasem odpowiedzi układu oraz pewnością, że dokonywany pomiar jest wiarygodny.

Zastosowania morskie są bardzo wymagające pod względem materiałów. Dlatego też wykorzystywane przetworniki muszą być odporne na działanie środowisk korozyjnych, aby bezpiecznie zapewniać stałe monitorowanie gazu. Konieczne jest zastosowanie solidnych obudów i czujników.

Detektor gazów i par palnych – Dräger Polytron 8700 IR

Dräger Polytron 8700 IR to zaawansowany detektor stężenia palnych gazów w zakresie dolnej granicy wybuchowości w strefach zagrożonych wybuchem, z czujnikiem podczerwieni Dräger PIR 7000 o wysokiej wydajności. Czujnik Dräger PIR 7000 dzięki obudowie ze stali nierdzewnej SS 316L i bezdryftowej optyce może być stosowany w najcięższych warunkach przemysłowych, np. w instalacjach morskich. Unikalny, czterowiązkowy system pomiaru sprawia, że czujnik jest odporny na kurz i brud osadzające się na powierzchniach elementów optycznych. Wpływy środowiska i efekty starzenia się są kompensowane, gwarantując długoterminową, bezdryftową pracę. W przypadku użycia przetwornika Polytron 8700 czujnik korzysta z biblioteki zawierającej nawet sto gazów, dzięki czemu nadaje się do wielu różnych zastosowań. Poszczególne gazy można wybrać z menu i automatycznie skalibrować, używając standardowego gazu kalibracyjnego, np. metanu lub propanu, bez konieczności konsultowania się z producentem w przypadku zmiany zastosowania urządzenia.

Detektor gazów toksycznych i tlenu – Dräger Polytron 8100

Dzięki unikalnym czujnikom elektrochemicznym DrägerSensor detektor Polytron 8100 potrafi wykryć ponad sto rodzajów gazów toksycznych oraz tlen. Czujniki te charakteryzują się trwałością i bezproblemową pracą nawet w najcięższych warunkach, oferując najszerszy w branży zakres temperatury i wilgotności: od –40°C do +65°C. Wbudowana pamięć zawiera wszystkie informacje dotyczące kalibracji i konfiguracji. Dostarczany czujnik jest wstępnie skalibrowany i gotowy do pracy. Funkcja autotestu odpowiada za jego konserwację zapobiegawczą. Iskrobezpieczne złącze czujnika eliminuje konieczność stosowania technologii odcinającej płomień, co daje krótszy czas reakcji i większą czułość.

Identyczna konstrukcja, ta sama zasada działania

Detektory Dräger Polytron 8700 IR i Dräger Polytron 8100 należą do serii urządzeń Polytron 8000. Wszystkie przetworniki z tej serii mają identyczną konstrukcję oraz taki sam interfejs użytkownika. Podobna zasada działania detektorów sprawia, że potrzeby związane ze szkoleniami i konserwacją są mniejsze. Duży, podświetlany wyświetlacz graficzny zapewnia czytelność i prostą obsługę informacji o stanie urządzenia. Podczas normalnej pracy wyświetlane są dane zmierzonego stężenia gazu, wybranego rodzaju gazu oraz jednostki pomiaru. Kolorowe diody LED (zielona, żółta i czerwona) dostarczają dodatkowych informacji o stanie pracy i alarmach. Detektory obsługiwane są kluczem magnetycznym nad powierzchniami kontaktu.

Łatwe zarządzanie urządzeniem dzięki komunikacji cyfrowej

Przetworniki są wyposażone w cyfrowe interfejsy pozwalające w szybki i prosty sposób zdalnie sprawdzać stan przetwornika. DTM umożliwia zintegrowanie detektora z istniejącymi systemami zarządzania, takimi jak PACTware™. Poza popularnym systemem komunikacji HART dostępne są także interfejsy PROFIBUS PA, FOUNDATION fieldbus™ H1 i Modbus RTU.

Trzy przekaźniki do sterowania urządzeniami zewnętrznymi

Na życzenie przetwornik wyposażyć można w trzy zintegrowane przekaźniki, umożliwiające wykorzystanie go w charakterze niezależnego systemu detekcji gazów z dwoma programowalnymi alarmami stężeń oraz alarmem usterki. W efekcie alarmami akustycznymi, lampami sygnalizacyjnymi lub innymi systemami da się sterować lokalnie, bez dodatkowego okablowania pomiędzy przetwornikiem a sterownikiem centralnym.

Niemożliwe staje się możliwe dzięki zdalnemu czujnikowi

Obudowa przyłączeniowa zdalnego czujnika pozwala zainstalować czujnik oddzielnie od przetwornika. Dzięki temu czujnik można po prostu umieścić bliżej chmury gazu w trudno dostępnych miejscach. Wyświetlacz pozostaje widoczny na poziomie oczu. Ponieważ czujnik podłączany jest poprzez iskrobezpieczne połączenie, rury osłonowe nie są wymagane. Takie połączenie umożliwia również wymianę czujnika bez konieczności odłączania zasilania w strefach zagrożenia.

Bezpieczna, solidna obudowa do wielu zastosowań

Detektory wyposażone są w obudowę w wykonaniu przeciwwybuchowym (klasa I, dz. 1) z aluminium lub stali nierdzewnej i są przystosowane do wszelkiego rodzaju warunków środowiskowych. Wygodna stacja dokująca wykonana w klasie "e" pozwala na montaż w strefach zagrożonych wybuchem bez konieczności użycia kanałów kablowych (tam, gdzie to dozwolone), ułatwiając jednocześnie wstępny montaż.

***

Zapraszamy do kontaktu z nami, jeśli chcesz zwiększyć bezpieczeństwo swoich pracowników i majątku.

Umów się na spotkanie informacyjne. Przyjedziemy w dogodnym terminie, zaprezentujemy nasze rozwiązania i doradzimy w przypadku wątpliwości.
