Zasada działania i konstrukcja mostków termicznych HTJ

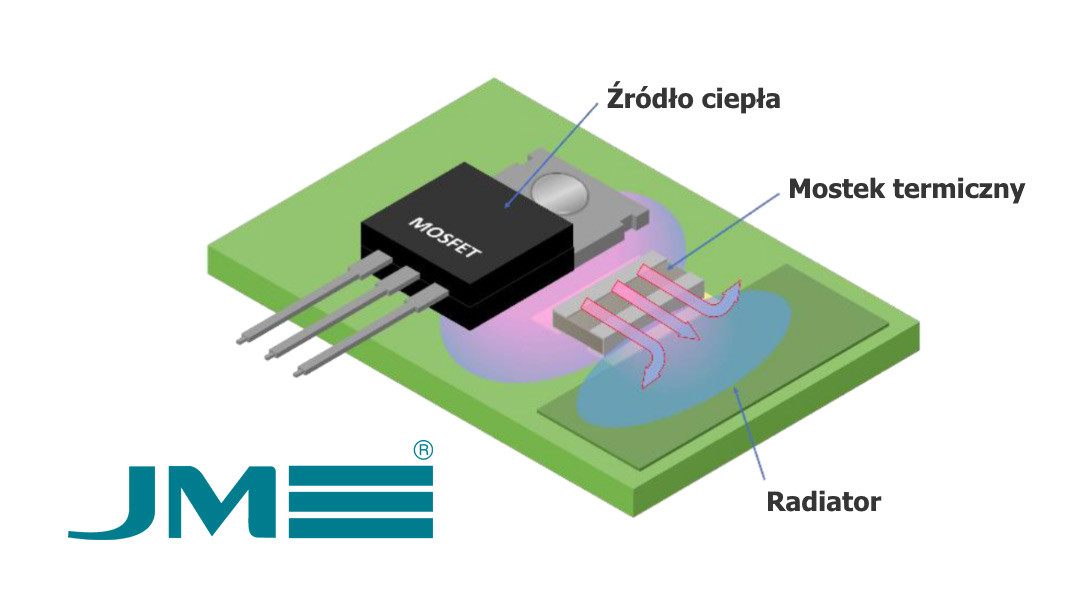

Mostki termiczne Hitano HTJ to specjalistyczne komponenty zaprojektowane do efektywnego przewodzenia ciepła z obszarów o wysokiej gęstości mocy, takich jak nagrzewające się elementy aktywne, do chłodniejszych części płytki drukowanej. Kluczową cechą ich działania jest zachowanie pełnej izolacji galwanicznej, co pozwala na bezpieczne prowadzenie sygnałów i zasilania w bezpośrednim sąsiedztwie źródeł ciepła. Konstrukcja mostków opiera się na podłożu z azotku glinu (dielektryka), materiału wyróżniającego się wyjątkowo wysokim współczynnikiem przewodności cieplnej wynoszącym 170 W/mK.
Zalety i obszary zastosowań
Stosowanie mostków termicznych HTJ znacząco zwiększa efektywność chłodzenia w układach elektronicznych, eliminując jednocześnie potrzebę użycia tradycyjnych radiatorów czy skomplikowanych metalizowanych przelotek. Ich kompaktowe wymiary, wysoka niezawodność oraz możliwość automatycznego montażu w tym samym cyklu produkcyjnym co standardowe rezystory SMD, stanowią istotną przewagę. Takie rozwiązanie upraszcza proces montażu i redukuje koszty związane z dodatkowymi elementami mechanicznymi.
Mostki termiczne Hitano HTJ znajdują zastosowanie w szerokim spektrum aplikacji, w tym w zasilaczach impulsowych, konwerterach mocy, sterownikach LED, urządzeniach przemysłowych oraz w układach automotive, gdzie istotne są małe gabaryty i wysoka gęstość montażu.
Parametry techniczne i dostępność
Seria HTJ obejmuje mostki termiczne w standardowych rozmiarach komponentów SMD, takich jak 0603, 0508, 0612, 1206, 1225 i 2512. Charakteryzują się one różnymi wartościami rezystancji termicznej (np. od 4°C/W do 20°C/W) i przewodności termicznej (np. od 50 mW/°C do 250 mW/°C), co pozwala na dopasowanie do specyficznych wymagań projektowych. Ważnym parametrem jest również napięcie przebicia, które w zależności od typu wynosi od ponad 1,5 kVAC do ponad 5,0 kVAC. Mostki te są przystosowane do pracy w szerokim zakresie temperatur, od –55°C do +155°C, co świadczy o ich wytrzymałości w trudnych warunkach środowiskowych.
Mostki termiczne SMD Hitano HTJ to zaawansowane komponenty, które umożliwiają projektantom efektywne zarządzanie temperaturą w gęsto upakowanych układach elektronicznych. Dzięki unikalnemu połączeniu wysokiej przewodności cieplnej azotku glinu, niezawodnej izolacji galwanicznej oraz prostoty automatycznego montażu, stanowią one optymalną i ekonomiczną alternatywę dla konwencjonalnych metod chłodzenia.
