Obudowy ARCA firmy Fibox – wytrzymałe szafy ze wzmocnionego poliwęglanu dla przemysłu

| Prezentacje firmowe Obudowy, złącza, komponenty

Szafy metalowe uznawane są za najlepsze rozwiązanie do ochrony instalacji elektrycznych, sterowniczych i komunikacyjnych. Szczególnie dobrze sprawdzają się w zastosowaniach zewnętrznych, gdzie są narażone na trudne warunki środowiskowe. Jednak coraz popularniejszą alternatywą stają się obudowy ARCA wykonane z wzmocnionego poliwęglanu.

Obudowy ARCA firmy Fibox

Fibox: obudowy dla automatyki przemysłowej i energetyki

Fibox to marka specjalizująca się w produkcji różnego rodzaju obudów i szafek, wykorzystywanych w automatyce przemysłowej, elektryce, telekomunikacji i energetyce. Innowacyjne rozwiązania oferowane przez tego dostawcę charakteryzują się wysoką trwałością i zostały zaprojektowane z myślą o zróżnicowanych potrzebach klientów.

Niedawno mieliśmy okazję zaprezentować na tych łamach kompleksowy przegląd oferty Fibox. Tym razem pragniemy przybliżyć czytelnikom specyfikę konkretnej grupy produktów: szafy serii ARCA.

Charakterystyka obudów ARCA: Wyjątkowa ochrona w trudnych warunkach

ARCA to grupa obudów naściennych, przeznaczonych do ochrony urządzeń elektrycznych i elektronicznych w przestrzeniach o trudnych warunkach środowiskowych, w tym także na zewnątrz budynków. Produkty te charakteryzują się szerokim zakresem zastosowań, co czyni je uniwersalnym rozwiązaniem w różnych branżach.

Wśród kluczowych zalet obudów ARCA warto wymienić:

  • szeroki wybór wersji,
  • atrakcyjną cenę,
  • niewielką masę,
  • łatwość obróbki, przy jednoczesnym zachowaniu długoletniej żywotności.

Warto także podkreślić, że producent zadbał o dostępność szeregu akcesoriów ułatwiających adaptację obudów ARCA do potrzeb konkretnej aplikacji.

Materiał wykonania i konstrukcja obudów ARCA

Obudowy ARCA są produkowane za pomocą metody wtrysku, ze wzmocnionego włóknem szklanym poliwęglanu. Nie ulegają wysuszeniu i rozwarstwieniu pod wpływem światła słonecznego (promieniowania UV), jak to ma miejsce w przypadku korpusów, do których produkcji używa się ABS i podobnych tworzyw. Dodatkowo, poliwęglan jest materiałem, który może być w 100% odzyskiwany, jeśli zostanie prawidłowo zutylizowany, co czyni obudowy ARCA bardziej ekologicznymi w porównaniu do innych produktów.

Obudowa ARCA ze wzmocnionego włóknem szklanym poliwęglanu

Fot. 1. Obudowa

Użycie tworzyw sztucznych w produkcji obudów wiąże się z dodatkowymi korzyściami:

  • mniejsza masa (niemal o połowę lżejsze niż porównywalne produkty wykonane ze stali), co ułatwia transport i montaż, zwłaszcza w trudnych warunkach, np. na dużych wysokościach;
  • izolacja elektryczna na poziomie 1500 V (zgodnie z dyrektywą 2006/95/EC), zapewniająca bezpieczeństwo użytkowania;
  • ścianki korpusu są izolatorem elektrycznym (izolacja na poziomie 1500 V wg definicji z dyrektywy 2006/95/EC), natomiast pozostają „przezroczyste” dla fal radiowych (zdalne sterowanie, komunikacja Wi-Fi/Bluetooth/GPS);
  • poliwęglan cechuje się odpornością na korozję oraz działanie wody, co pozwala na produkcję precyzyjnie spasowanych części przy jednocześnie niskich kosztach. Efektem tego jest wysoka szczelność obudów, potwierdzona klasą ochrony IP66, oraz ich konkurencyjna cena. Warto zaznaczyć, że obudowy ARCA pod względem wytrzymałości mechanicznej dorównują swoim odpowiednikom wykonanym z metali miękkich. Odporność na udary serii mieści się w najwyższej klasie, czyli IK10 (uderzenia o energii do 20 J). Jest to możliwe dzięki połączeniu wzbogaconego szkłem poliwęglanu z rozwiązaniami konstrukcyjnymi, takimi jak podwójne ścianki i wzmocnienie narożników.
Akcesoria - Płyta montażowa

Fot. 2. Płyta montażowa

Wersje, wymiary i możliwości modyfikacji

Obudowy ARCA dostępne są w różnych rozmiarach, od 300×200×150 mm do 800×600×300 mm, co sprawia, że idealnie nadają się do ochrony sterowników, rozdzielnic, centralki oraz mniej złożonych punktów instalacyjnych (np. szafka pojedynczego bezpiecznika czy czujnika środowiskowego).

Szafki ARCA wyposażone są w drzwi, które są blokowane za pomocą dźwigni albo zamków otwieranych uniwersalnym narzędziem (w jednym lub dwóch punktach). Dodatkowo, w przypadku modeli z klamką, istnieje możliwość dokupienia wkładki na klucz, co zapewnia dodatkowe zabezpieczenie wnętrza przed niepowołanym dostępem. Wybrane modele posiadają przeszklone drzwi, które umożliwiają łatwe monitorowanie pracy urządzeń znajdujących się w środku.

Akcesoria montażowe i adaptacyjne serii ARCA

Oprócz samych szafek, seria ARCA obejmuje także ofertę akcesoriów przeznaczonych do modyfikacji i instalacji obudów. W tej grupie produktów można wyróżnić kilka rozwiązań.

Płyty montażowe

Jednym z kluczowych elementów są płyty montażowe, które umieszcza się we wnętrzu podstawy w celu mocowania komponentów bez naruszania integralności zabudowy. Płyty te wykonane są z blachy stalowej – solidnej, otworowanej lub perforowanej. Do instalacji płyty służą otwory spasowane z tulejami wkomponowanymi w konstrukcję skrzynki.

Ramy z szynami DIN

Dla użytkowników potrzebujących montażu typowych elementów sieciowych, takich jak wyłączniki nadprądowe, różnicowoprądowe, przekaźniki czy zasilacze, przygotowano ramy z szynami DIN. Dzięki temu produkty ARCA mogą być przystosowane do różnorodnych aplikacji. W komplecie znajdują się również maskownice ochronne, które osłaniają elementy pozostające pod napięciem. Maskownice mają standardowe wymiary, takie same jak w typowych szafach rozdzielczych).

Elementy montażowe

Fot. 3. Elementy montażowe

Zestawy do montażu na słupach

W przypadku instalacji na słupach dostępne są zestawy montażowe, które zawierają:

  • komplety śrub,
  • profile usztywniające,
  • elementy dystansujące,
  • metalowe obejmy.

Pozostałe akcesoria adaptacyjne

Firma Fibox przygotowała również szereg dodatkowych komponentów, takich jak:

  • ograniczniki otwarcia drzwi,
  • uchwyty naścienne,
  • wsporniki narożne,
  • wymienne zawiasy,
  • daszki ochronne.

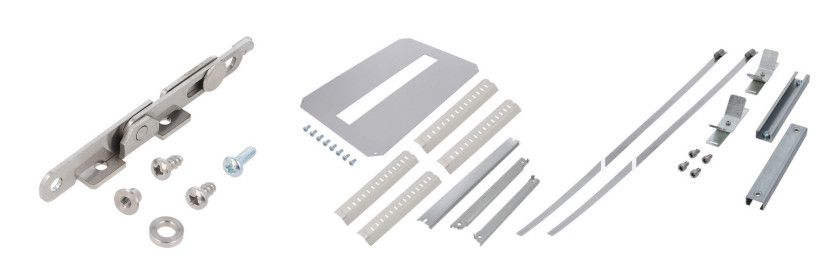

Akcesoria serii ARCA (od lewej): ogranicznik, rama DIN, zestaw do montażu na słupie

Fot. 4. Akcesoria serii ARCA (od lewej): ogranicznik, rama DIN, zestaw do montażu na słupie

Zastosowania szaf ARCA

Obudowy ARCA wyróżniają się niezwykłą elastycznością w adaptacji, co czyni je idealnym rozwiązaniem dla wielu branż i zastosowań. Jedną z największych zalet tworzyw sztucznych jest ich łatwość obróbki. Wykonanie dodatkowych otworów w obudowie może wprawdzie prowadzić do jej rozszczelnienia, jednak problem ten zostaje wyeliminowany, jeśli instalator zastosuje właściwie uszczelnione elementy, takie jak dławnice kablowe. Opisane wyżej akcesoria oraz łatwość modyfikacji pozwalają przystosować obudowy ARCA do niemal każdej aplikacji.

Typowe zastosowania

  • Instalacje elektryczne i energetyczne: obwody zasilające i rozdzielnice, gdzie liczy się trwałość i bezpieczeństwo.
  • Automatyzacja przemysłowa i HVAC: idealne do ochrony sterowników maszyn, kontrolerów instalacji HVAC, czy systemów alarmowych – zarówno przeciwpożarowych, jak i antywłamaniowych.
  • Urządzenia IoT: obudowy ARCA, dzięki przezroczystości dla fal radiowych, świetnie nadają się do ochrony urządzeń IoT, takich jak zdalne czujniki, sterowniki czy inne elementy komunikacji bezprzewodowej.
  • Fotowoltaika: zastosowanie obejmuje systemy fotowoltaiczne.
  • Rolnictwo: zautomatyzowane systemy irygacji oraz inne instalacje wymagające ochrony w trudnych warunkach środowiskowych.
  • Budownictwo i place budowy: doskonale sprawdzą się w ochronie tymczasowych przyłączy, gdzie kluczowe są szybka instalacja i odporność na czynniki zewnętrzne.

Nieograniczone możliwości

Można śmiało powiedzieć, że zastosowania szaf ARCA są ograniczone jedynie wyobraźnią użytkownika. Ich wszechstronność, łatwość adaptacji i trwałe materiały konstrukcyjne sprawiają, że świetnie radzą sobie w różnorodnych projektach.

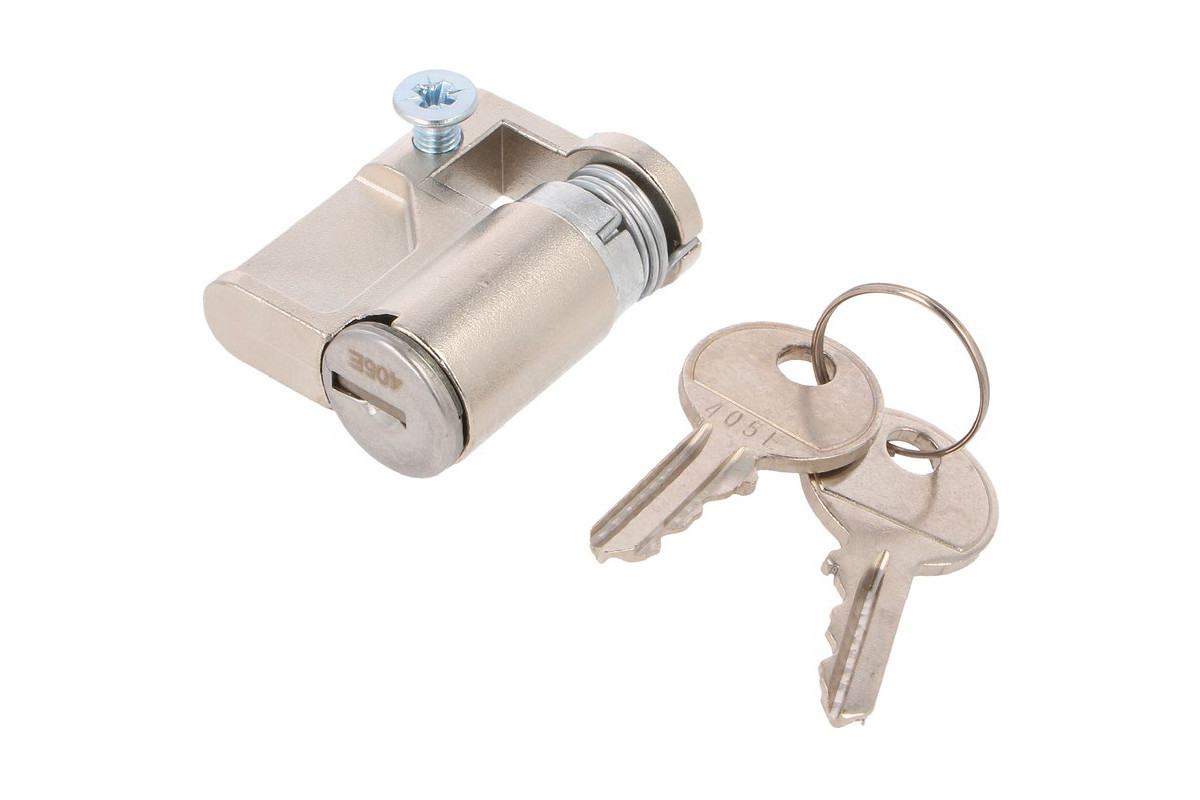

Akcesoria szaf ARCA

Fot. 5. Akcesoria

Tekst opracowany przez Transfer Multisort Elektronik Sp. z o.o.
