Push-X: Połączenie bez użycia narzędzi zwiększa wydajność

Technologie połączeń bez użycia narzędzi przyspieszają procesy okablowania i zwiększają wydajność. Nowa technologia Push-X firmy Phoenix Contact umożliwia również podłączanie przewodów elastycznych bez tulejek. Przewód dotyka spustu wewnątrz listwy zaciskowej, rozlega się kliknięcie, a pomarańczowy przycisk z wytłoczonym X wyskakuje. Mechanizm wewnątrz listwy zaciskowej uruchamia wstępnie naprężoną sprężynę, gdy tylko przewód dotknie elementu mocującego. To prawdziwa innowacja, a jednak konstruktorzy nie musieli wyważać otwartych drzwi.

Posłuchaj
00:00

Technologia Push-X opiera się na złączu Push-in firmy Phoenix Contact, które jest stosowane od wielu lat i do tej pory zostało użyte miliardy razy. Ponownie wykorzystano tu takie elementy, jak szyny prądowe, przyciski sterujące i sprężyny przyłączeniowe listew zaciskowych PT. System Push-in jest stosowany głównie w segmencie listew zaciskowych, gdzie oferuje największą różnorodność produktów na rynku. Wreszcie, kierunek podłączenia listew zaciskowych Push-in został przeprojektowany i jest teraz pionowy zamiast poziomego. System Push-in wszedł teraz w kolejny etap rozwoju: Push-X!

Rys. 1. Technologia Push-X skraca czas instalacji i przyspiesza proces okablowania.

Jedno złącze kompatybilne ze wszystkimi przewodami

System Push-X nadaje się do wszystkich rodzajów przewodów, zarówno sztywnych, jak i elastycznych, z tulejkami zaciskowymi lub bez. Aby podłączyć przewód elastyczny za pomocą złącza Push-in, konieczne było naciśnięcie przycisku za pomocą narzędzia – w przypadku Push-X jest to niemożliwe, ponieważ sprężyna jest już napięta w momencie dostawy. Mechanizm blokujący zwalnia się poprzez lekkie naciśnięcie elementu stykowego – wystarczy lekkie naciśnięcie blokady. To zwalnia napiętą sprężynę i zapewnia niezawodne i gazoszczelne połączenie przewodu. Oznacza to, że nawet najmniejsze przewody elastyczne można podłączyć bez użycia narzędzi.

Po podłączeniu, wymuszona pozycja pomarańczowego przycisku aktywującego sygnalizuje podłączenie przewodu. Użytkownik otrzymuje również sygnał dźwiękowy w postaci kliknięcia. W stanie dostawy przycisk uruchamiający jest zagłębiony w obudowie i sygnalizuje otwarcie komory zaciskowej. Po udanym połączeniu przycisk uruchamiający jest zlicowany z obudową. W przeciwieństwie do połączenia wciskanego, przycisk uruchamiający systemu Push-X jest wyraźnie rozpoznawalny dzięki charakterystycznemu oznaczeniu X. Rozłączanie połączenia jest również bardzo proste, ponieważ można użyć dowolnego narzędzia, aby przywrócić przycisk uruchamiający do pierwotnej pozycji. Sprężyna blokuje się ponownie, a punkt zaciskowy jest gotowy do następnego połączenia. Użytkownicy szybko zrozumieją tę zasadę.

Oszczędź dużo czasu dzięki technologii Push-X

W miarę postępu w kierunku All Electric Society, następuje ogromna rozbudowa i przekształcenie infrastruktury dystrybucji i magazynowania zdecentralizowanej, wytwarzanej, odnawialnej energii. Elektryfikacja wszystkich sektorów prowadzi do gwałtownego wzrostu zapotrzebowania na systemy rozdzielnic i sterownic, w rezultacie czego wszystkie procesy w budowie szaf sterowniczych muszą stać się bardziej wydajne.

Technologie połączeń beznarzędziowych, takie jak Push-in i Push-X, przyspieszają montaż i zapewniają najwyższą wydajność procesów okablowania. Zaletą czasową technologii Push-X jest brak konieczności zmiany narzędzi podczas podłączania, na przykład przejścia ze szczypiec do zdejmowania izolacji na śrubokręt. Ponadto połączenie nie wymaga już dalszej kontroli. Przejście na technologię Push-X jest szybkie i łatwe, ponieważ opiera się ona na technologii Push-in.

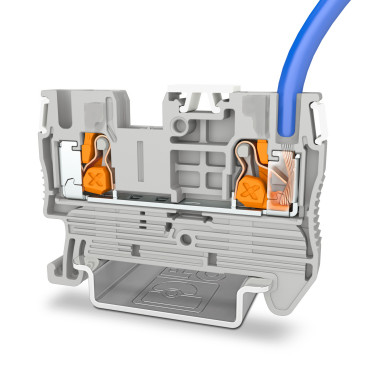

Rys. 2. Gdy przewodnik dotknie powierzchni wyzwalającej na końcu komory zaciskowej, mechanizm zostaje wyzwolony. Połączenie jest natychmiastowe i trwałe.

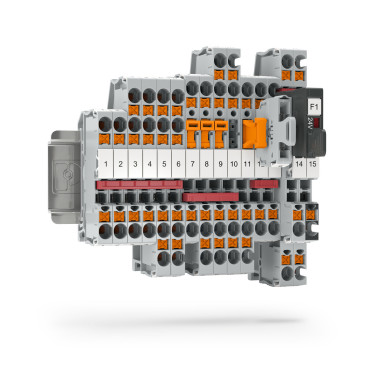

Rys. 3. Dzięki nowej rodzinie zacisków XT możliwe jest podłączanie przewodów o przekrojach od 0,5 do 4 mm² w ciągu kilku sekund i bez większego wysiłku.

Niezawodne połączenie jedną ręką

W wielu sytuacjach posiadanie jednej ręki wolnej jest zaletą. Wykwalifikowani pracownicy często muszą używać jednej ręki, aby utrzymać równowagę, niezależnie od tego, czy pracują na drabinie, czy klęcząc na ziemi. Jeśli na przykład system wymaga wymiany okablowania w celu serwisowania, często trzymają w jednej ręce telefon lub schemat połączeń. Wykwalifikowani pracownicy mogą teraz łatwo rozłączyć połączenie za pomocą samego śrubokręta, naciskając przycisk uruchamiający, który blokuje się sam. Punkt zaciskowy pozostaje otwarty, a przewód można ponownie włożyć jedną ręką. Ponadto, trudno dostępne miejsca, takie jak przeprowadzanie okablowania przez klapę serwisową, często są dostępne tylko jedną ręką. Można nakleić materiał do oznakowania i podłączyć przewód bezpośrednio.

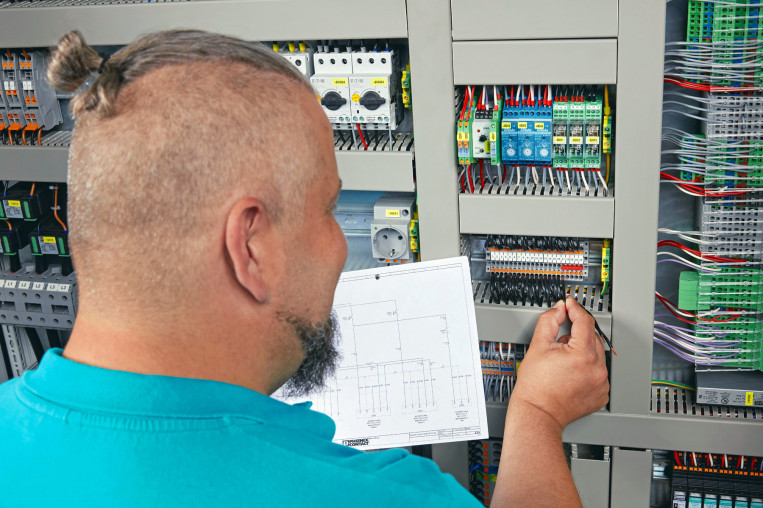

Rys. 4. Niezawodne połączenie jedną ręką.

Nowość na rynku, ale już cała rodzina

Najnowszym dodatkiem do rodziny Push-X są nowe listwy zaciskowe XTV, gdzie V oznacza pionowy kierunek okablowania. Listwy zaciskowe XTV są dostępne w przekrojach nominalnych 6 mm², 10 mm² i 16 mm². Dzięki różnym listwom zaciskowym przelotowym i wielożyłowym, cała rodzina produktów jest dostępna od samego początku.

Ponieważ seria Push-X jest również częścią znanego systemu CLIPLINE Complete, akcesoria takie jak mostki są już dostępne. Stanowi to ogromną zaletę. W przypadku okablowania przedniego, czasami trudno jest wcisnąć przewód do kanału kablowego. Pionowe podłączenie listwy zaciskowej XTV eliminuje ten problem. Boczne wejście oszczędza miejsce, ponieważ nie jest wymagany dodatkowy promień gięcia. Jest to zaleta, którą użytkownicy listew zaciskowych śrubowych bardzo doceniają, zwłaszcza podczas pracy z przewodami o większej średnicy. Co więcej, oznaczenia punktów zaciskowych są również łatwe do odczytania. Dzięki temu korzystanie z listew zaciskowych XTV jest łatwe i przejrzyste.

Technologia Push-X jest kompatybilna z innymi systemami, a znane akcesoria można ze sobą łączyć. Dzięki temu przejście na stosowanie listew zaciskowych z technologią Push-X nie będzie stanowiło problemu. Listwy zaciskowe o nominalnym przekroju 2,5 mm² mają nawet ten sam kształt, co znane listwy zaciskowe sprężynowe i Push-in. W zastosowaniach z mniejszymi przewodami, podłączenie od przodu jest możliwe dzięki kontrolowanemu wejściu przewodu.

Podsumowanie

Łatwe podłączenie z wyraźnym sygnałem wizualnym i dźwiękowym zapewnia niezawodne połączenie. Głównym powodem niezawodności jest to, że punkt wyzwalania znajduje się wystarczająco daleko za sprężyną stykową. Zapewnia to wystarczające pokrycie przewodu, a w rezultacie niezawodny styk do przesyłu prądu i zapobiega jego wyrwaniu. Ponieważ komora przyłączeniowa jest już wstępnie naprężona w momencie dostawy, okablowanie można wykonać natychmiast. Aby to zagwarantować, produkty Phoenix Contact regularnie przechodzą powtarzane testy.

Zalety listwy zaciskowej nie powinny ulegać zmianie w przypadku upuszczenia lub transportu. Kompletna rodzina CLIPLINE istnieje już od ćwierć wieku. Dzięki listwom zaciskowym z tego systemu, technologie połączeń można łatwo wymieniać. Dzięki zastosowaniu tego samego kształtu i tych samych akcesoriów, co istniejące listwy zaciskowe sprężynowe, innowacja i ciągłość idą w parze.

Źródło: Phoenix Contact

Więcej na www.phoenixcontact.com
