Powodem są lepsze właściwości transmisyjne - drut ma mniejszy opór elektryczny niż linka, co przekłada się na mniejsze tłumienie sygnału. Nie bez znaczenia jest również fakt, że kable z drutem są tańsze niż te z linką.
Ale są i ograniczenia. Jeśli na takim kablu (z drutem) zainstalujemy bezpośrednio wtyczkę RJ45, to z bardzo dużym prawdopodobieństwem któryś z drutów w środku w pewnym momencie się przełamie i utracimy komunikację.
Dlatego idealne do takich "połączeń" są ethernetowe panele krosownicze (patch panels). Umożliwiają one podłączenie kabli ethernetowych z różnych miejsc w budynku/maszynowni do jednego punktu centralnego, którym jest zwykle szafa sterownicza, a kable z drutem w środku są bardzo dobrze zabezpieczone przed uszkodzeniem.

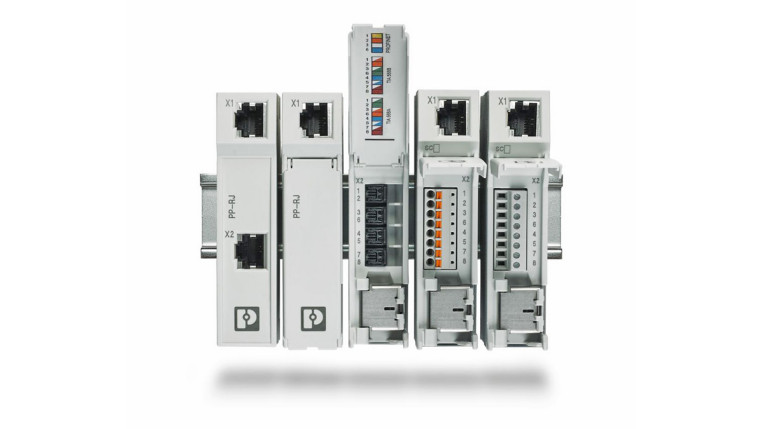

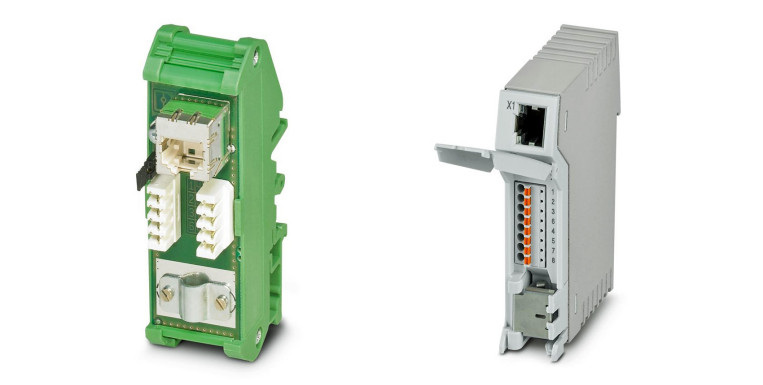

Innymi słowy ethernetowy panel krosowniczy, to nic innego jak rozbudowana złączka do połączeń ethernetowych, gdzie z jednej strony panelu możemy podpiąć "gołą" skrętkę (pozbawioną wtyczki) do specjalnie przygotowanych styków przyłączeniowych, a z drugiej wpinamy się do gniazda RJ45. Są też wersje, gdzie po obu stronach są gniazda RJ45. Jak nietrudno zauważyć, ethernetowe panele krosownicze mogą znacznie różnić się zarówno wyglądem (zielony - starsza wersja, szary - nowsza), jak i funkcjami.

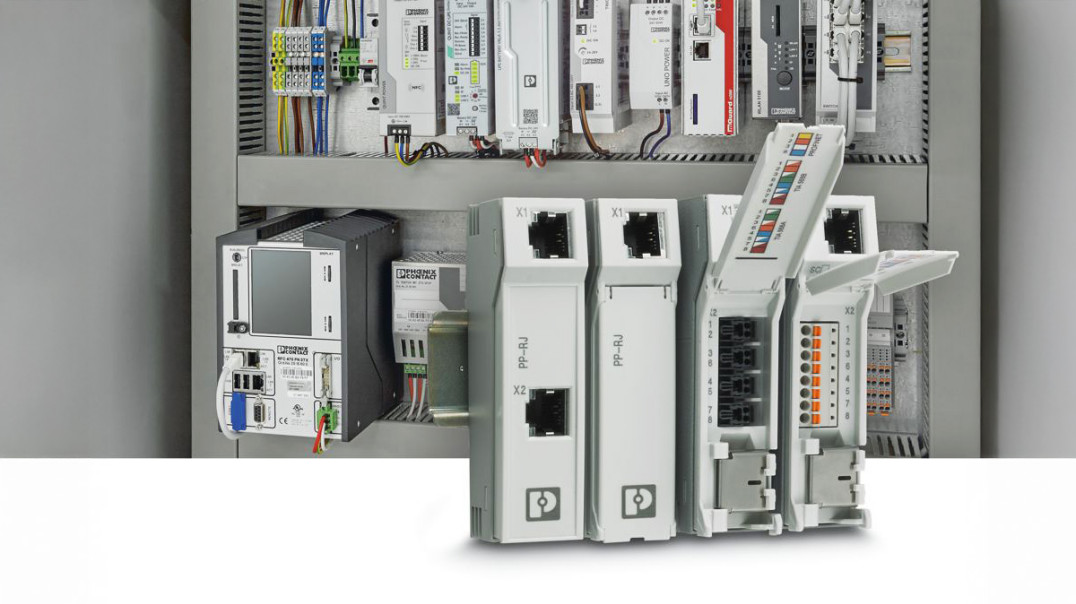

Lata doświadczeń firmy Phoenix Contact pozwoliły stworzyć ethernetowe panele krosownicze, które diametralnie różnią się od innych, tego typu komponentów dostępnych na rynku. W urządzeniach mamy zaimplementowane unikalne i opatentowane przez Phoenix Contact rozwiązania, które w znacznym stopniu poprawiają funkcjonalność i bezpieczeństwo całej aplikacji.
Najważniejsze z nich:
- Zasłonięta przestrzeń przyłączeniowa (pokrywa z przodu) - klapka zasłania przestrzeń przyłączeniową po stronie kabla obiektowego ze złączką przyłączeniową i łącznikiem ekranu. Zapewnia to jednolity wygląd instalacji, ale przede wszystkim ochronę wrażliwych przewodów przyłączeniowych przed czynnikami zewnętrznymi np. przypadkowe zwarcie.

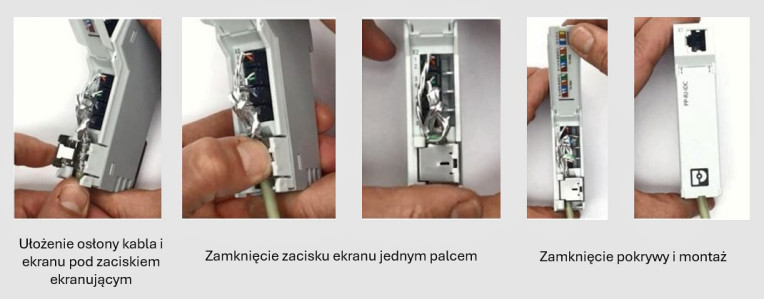

- Połączenie ekranu z odciążeniem naciągu - uzyskujemy szybsze i prostsze połączenie ekranowania bez użycia jakichkolwiek narzędzi. Wystarczy włożyć kabel w odpowiednie gniazdo i podłączyć blaszkę ekranującą.
- Wykrywanie prądów wyrównawczych w ekranie i sygnalizowanie nadmiernych wartości. Wystąpienie różnic potencjałów lub innych prądów ekranu na skutek zakłóceń elektromagnetycznych jest sygnalizowane diodą LED (sygnalizuje prądy >30 mA).
- Zintegrowana ochrona przed przepięciami (wybrane modele) - chroni podłączone urządzenie sieciowe i aplikacje przed nagłymi, wysokimi napięciami (przepięciami) w przewodach danych. Zapewnia to wysoką dyspozycyjność systemu.
- Duża elastyczność dzięki możliwości wyboru technologii przyłączeniowej: śrubowe/Push-in/IDC/RJ45.
- Dopuszczenia do pracy w instalacjach zagrożonych wybuchem (ATEX/EX) oraz w aplikacjach morskich (UL/DNV GL). Dzięki temu ethernetowe panele krosownicze możemy stosować praktycznie w każdej aplikacji.
- Gigabitowa prędkość przesyłania danych we wszystkich modelach.
Zobacz krótki film przestawiający system monitorowania prądu i montaż paneli sterowniczych!

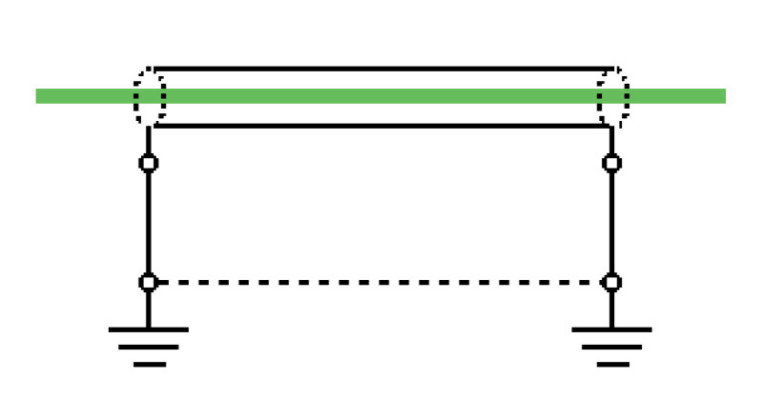

Uziemienie ekranu na obu końcach kabla ethernetowego nadaje się tylko do instalacji o bardzo małych różnicach potencjałów.

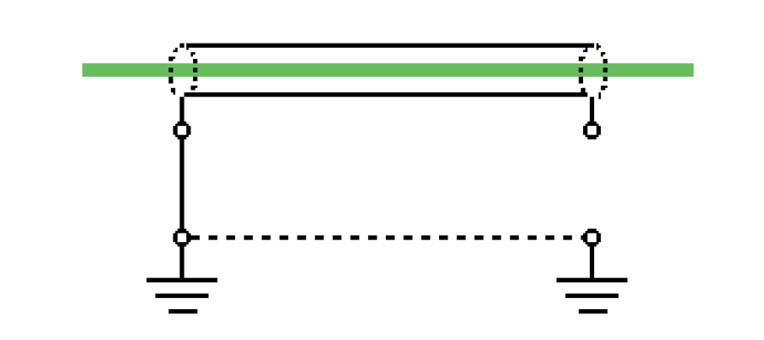

Jeżeli spodziewamy się przepięć, możemy zastosować uziemienie z jednej strony, ale takie rozwiązanie nadaje się jedynie do krótkich przewodów (małe instalacje).

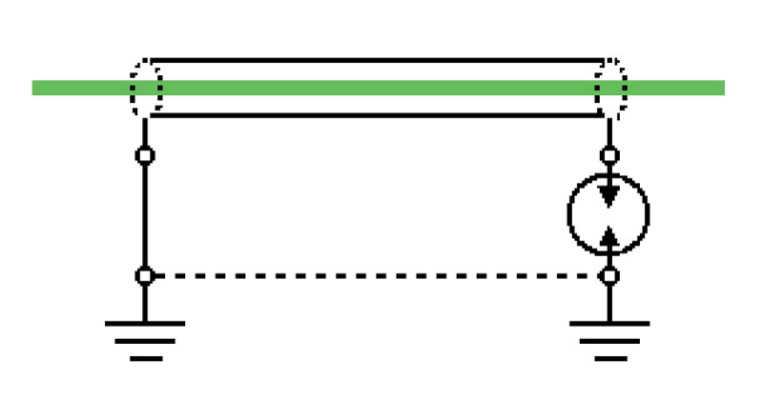

Najlepszym rozwiązaniem jest zastosowanie ethernetowego panela krosowniczego z ochroną przeciwprzepięciową. Podczas normalnej pracy, wbudowane w panelu iskierniki dają przerwę i działa wtedy uziemienie tylko z jednej strony. Natomiast w razie przepięcia, te same iskierniki chronią każdy z pojedynczych kabli sygnałowych – iskierniki zwierają się niwelując różnicę potencjałów.
Reasumując - ethernetowe panele krosownicze są niezwykle przydatne w budowie i zarządzaniu sieciami przemysłowymi. Umożliwiają centralne zakończenie wszystkich przewodów w jednym miejscu (najczęściej w szafie sterowniczej), ale też w razie potrzeby umożliwiają łatwą i szybką rekonfigurację w połączeniach. Nowoczesne panele krosownicze mogą skrócić czas instalacji nawet o 60%, ponieważ pozwalają na wcześniejsze przygotowanie i oznakowanie okablowania, a także eliminują konieczność stosowania złączy RJ45 podczas montażu.
Dowiedz się więcej o ethernetowych panelach krosowniczych!
Kamil Wachowicz, Phoenix Contact
Senior Product Manager ds. Automatyki
