Łatwość obsługi i serwisowania łączy się z bezpieczną, prostą obsługą i bardzo elastycznym narzędziem konfiguracji online, za pomocą którego można indywidualnie konfigurować i zamawiać nawet wymagające zadania. Wygodne i bezpieczne podłączanie transformatorów do pomiaru pośredniego i półpośredniego zawsze stanowiło problem w technologii pomiarowej i zabezpieczającej.
Ze względu na przekładniki prądowe, które zawsze muszą mieć obciążenie o niskiej rezystancji, dużą uwagę należy zawsze poświęcać funkcji zwarcia. Istnieje wiele opcji, od wtyczek zwarciowych, przez wtykowe mostki zwarciowe, po zabezpieczone przed wypadnięciem szyny mostkowe. Wspólną cechą wszystkich tych rozwiązań jest to, że zwarcie transformatora i rozłączenie obwodu pomiarowego to dwa oddzielne kroki w procesie roboczym. Kolejność tych dwóch kroków musi być zawsze starannie przemyślana. Najpierw zwarcie, potem rozłączenie.
Dla zwiększenia bezpieczeństwa w sekwencji przełączania konieczne jest stosowanie listew zaciskowych, w których mostek zwarciowy mechanicznie blokuje suwak rozłącznika. Phoenix Contact sprzedaje takie listwy zaciskowe od dziesięcioleci, na przykład w postaci URTK/S lub URTK/SP. Phoenix Contact optymalizuje tę sekwencję przełączania dzięki nowej generacji listew zaciskowych do rozłączania transformatorów: XTVMEA 6.

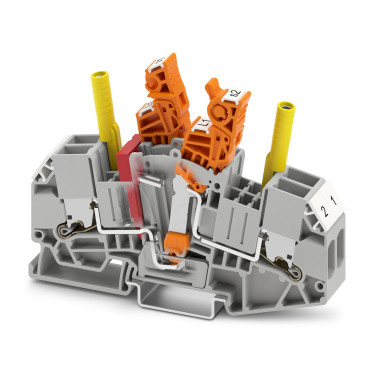

Nowy blok zacisków łączy dwa oddzielne ruchy „zwarcia” i „rozłączenia” w jeden i automatycznie je ustawia. Relacja między zwarciem a rozłączeniem jest powiązana w wymuszonej sekwencji przełączania. Zapobiega to błędom w sekwencji przełączania. Aby zapewnić jednoczesne wykonanie zwarcia również na przyłączach transformatora „S1” i „S2”, dźwignie rozłączające sąsiednich bloków zacisków muszą być sprzężone. Można to zrobić za pomocą akcesoriów C-MEA w dwóch, trzech lub czterech położeniach. Odpowiedni element sprzęgający jest po prostu wkładany do dźwigni rozłączającej od góry i bezpiecznie zatrzaskiwany. W celach pomiarowych i kontrolnych, pierwsze położenie można odłączyć za pomocą dźwigni, podobnej do zasuwy furtki ogrodowej, a tym samym otworzyć je oddzielnie w celu podłączenia urządzenia do pomiaru prądu.
Technologia bezpośredniego łączenia Push-X – wystarczy włożyć przewód i gotowe!
Pod względem technologii łączenia, listwa zaciskowa transformatora XTVMEA 6 wyróżnia się kolejną zaletą. Dzięki nowej technologii łączenia Push-X, wszystkie rodzaje przewodów można po prostu włożyć bezpośrednio po zdjęciu izolacji, bez konieczności dodatkowej obróbki wstępnej. Gdy tylko przewód dotknie sprężynowego mechanizmu blokującego na podstawie listwy zaciskowej, sprężyna stykowa zwalnia się jak pułapka na myszy i zatrzaskuje się. Niezawodne połączenie przewodu jest sygnalizowane słyszalnym „kliknięciem”, a także wizualnie wysunięciem się przycisku aktywującego. Ułatwia to wizualną kontrolę poprawności okablowania szaf sterowniczych podczas odbioru końcowego, bez konieczności ponownego ręcznego wyciągania poszczególnych przewodów.

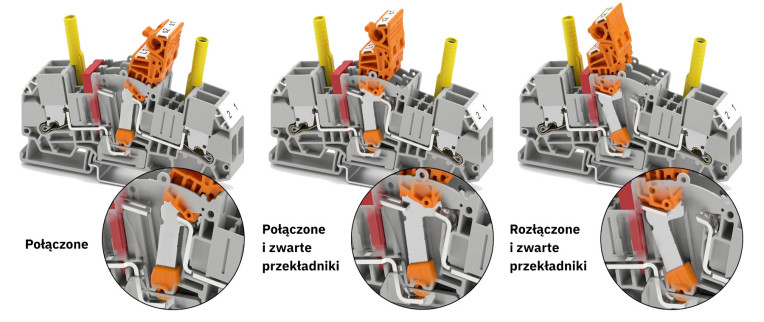

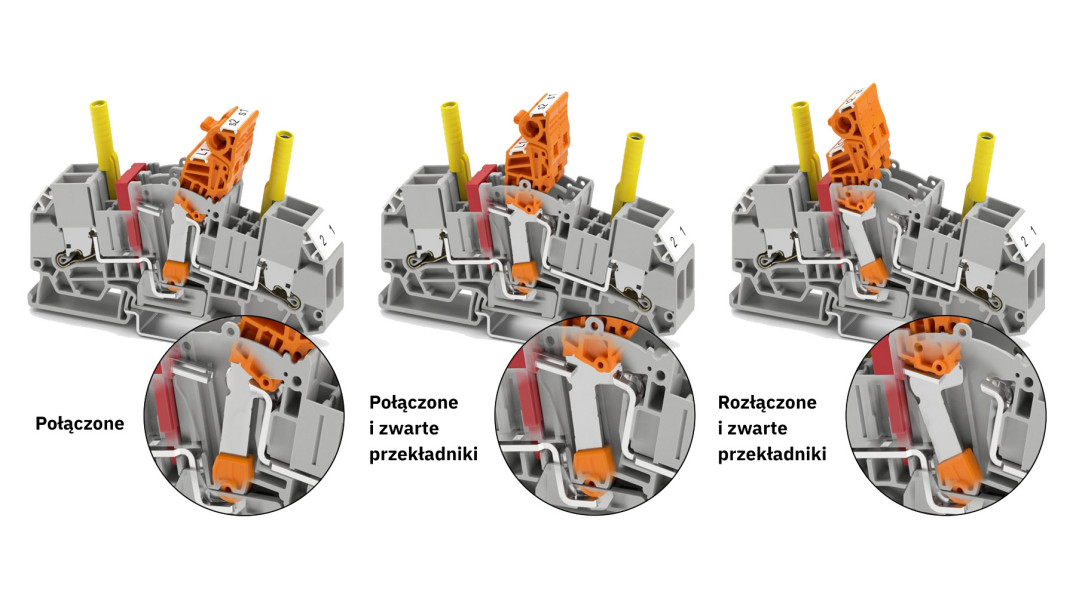

Rys. 4: Przekładnik prądowy jest automatycznie zwierany podczas ruchu przełączającego przed otwarciem obwodu pomiarowego.
Oznaczenia połączeń na dużej powierzchni
Kolejną zaletą technologii połączeń Push-X jest boczne wprowadzenie przewodu. Pozwala to na umieszczenie oznaczenia na dużej powierzchni nad komorą styków. Dzięki temu zapewnione jest maksymalne bezpieczeństwo podczas okablowania, a w przypadku testowania zabezpieczeń, zawsze można zidentyfikować właściwy punkt zaciskowy podczas przełączania. Dodatkowo, przełączniki w środku bloku zacisków są również wyposażone w opcję oznaczania. Dla przejrzystości, dźwignia rozłączająca jest oznaczona literą „I” po włączeniu i „O” po wyłączeniu. Aby utworzyć punkt gwiazdowy, można użyć gniazd testowych i mostków wtykowych ze znanego kompletnego zestawu akcesoriów Clipline do wszystkich bloków zacisków Phoenix Contact. XTVMEA 6 jest w pełni kompatybilny.

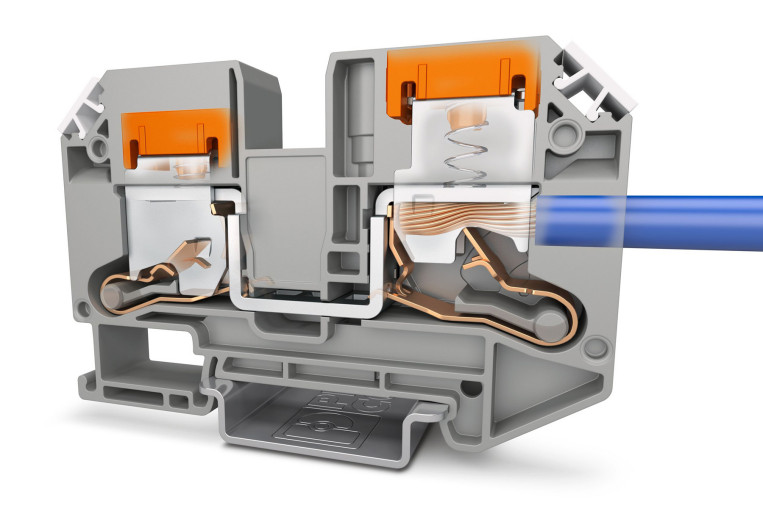

Rys. 5: Wkładanie przewodów jednodrutowych i wielodrutowych – z tulejkami lub bez – szybko, łatwo i bez użycia narzędzi.
Łatwa i bezpieczna implementacja specyfikacji technicznych

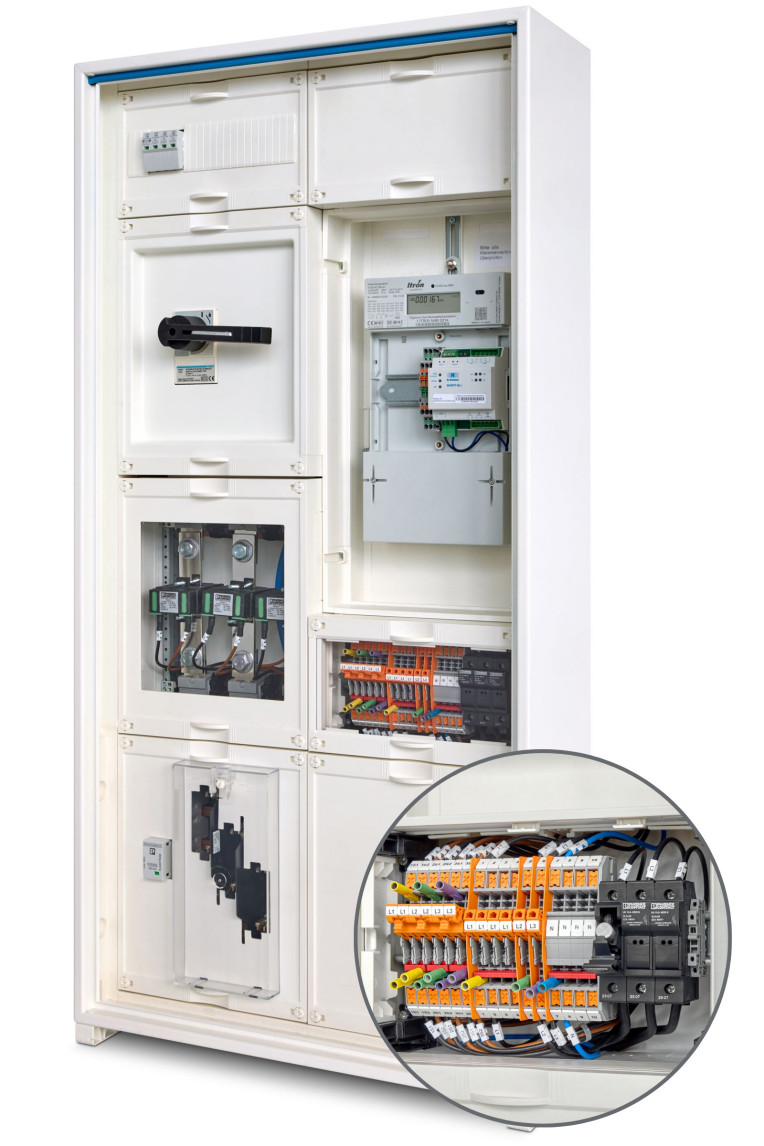

Ze względu na swoje zalety techniczne, seria ta jest szczególnie odpowiednia do stosowania w listwach zaciskowych do pomiarów półpośrednich i pośrednich. Niezależnie od tego, czy okablowanie ma być wykonane zgodnie z zaleceniami URE, czy bezpośrednio z warunkami technicznymi przyłączenia lokalnego operatora sieci, XTVMEA 6 to właściwy wybór dla użytkowników. Konstrukcje muszą być skonfigurowane zgodnie z zasadami stosowania PN-EN 61439.

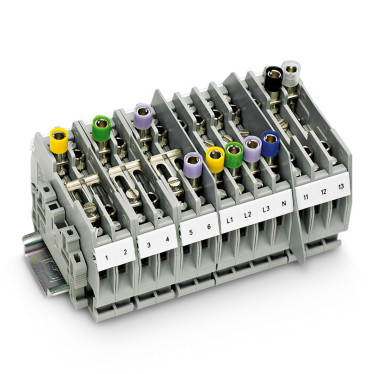

Phoenix Contact oferuje odpowiednie, wstępnie zmontowane listwy zaciskowe do tego celu. Minimalna konfiguracja to dziesięciopinowa listwa z trzema torami prądowymi (po dwa tory każdy), trzema blokami zacisków napięciowych i jednym blokiem zacisków przewodu neutralnego. Aby optymalnie spełnić obowiązujące normy i przepisy w zakresie pomiarów pośrednich i bezpośrednich lub ochrony sieci, bloki zacisków przekładnikowych są dostępne w kompletnych zestawach – wraz ze wszystkimi oznaczeniami i akcesoriami. Również do zastosowań pomiarowych, na przykład zgodnie z normami PN-EN 61869 dla paneli licznikowych z pomiarami półpośrednimi i pośrednimi, dla przekładników napięciowych i prądowych oraz PN-EN 62052 dla urządzeń pomiarowych. W zestawie znajdują się wszystkie akcesoria do konfiguracji połączeń przekładników prądowych L1, L2 i L3. W technologii ochrony dla średniego i wysokiego napięcia, jako złącze zaciskowe urządzenia zabezpieczającego dla urządzeń peryferyjnych zgodnie z odpowiednimi, znanymi warunkami technicznymi podłączenia.
Konfigurator listew zaciskowych zapewniający 100% elastyczności

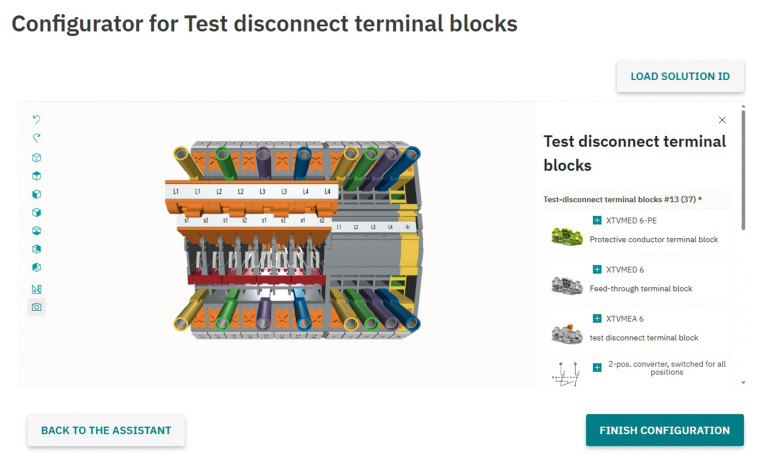

Jeśli dla różnych projektów przyłączeniowych wymagane są konfiguracje listew zaciskowych transformatorowych dostosowane do indywidualnych potrzeb klienta, Phoenix Contact oferuje unikalne narzędzie konfiguracyjne w postaci konfiguratora online, który w czasie rzeczywistym podaje numer artykułu, oznaczenie, cenę i czas dostawy. Klienci mogą następnie po prostu dodać gotowe listwy zaciskowe do swojego koszyka i je zamówić. Wszystkie niezbędne dane i informacje, w tym kartę katalogową produktu, można pobrać.
Aby uzyskać łatwy dostęp lub wypróbować aplikację, wystarczy wejść na stronę, zarejestrować się w sklepie internetowym i zacząć projektowanie.
Konfigurator złączek rozłączalnych pomiarowych: https://www.phoenixcontact.com/pl-pl/skonfiguruj/konfigurator-zlaczek-rozlaczalnych-pomiarowych.
Zalety złącz XTVMEA 6 w listwach kontrolno-pomiarowych, do rozłączania układów pomiarowych i zabezpieczeniowych, z równoczesnym zwieraniem przekładników prądowych:
- Szybkie i łatwe podłączanie
Szybkie i łatwe podłączanie wszystkich typów przewodów bez użycia narzędzi, bez podstawowej obróbki, dzięki nowoczesnej technologii połączeń Push-X. - Bezpieczna obsługa
Bezpieczne zwieranie i rozłączanie przekładników prądowych za pomocą wymuszonej sekwencji, łatwo zintegrowanej z ruchem dźwigni rozłączającej. - Elastyczne planowanie i konfiguracja
Łatwy zakup gotowych listew zaciskowych do rozłączania transformatorów zgodnych ze specyfikacjami normatywnymi lub konfigurowanych indywidualnie za pomocą narzędzia online.
Mariusz Giertych, Phoenix Contact
Menedżer Produktu - połączenia przemysłowe
