SLS10 wykorzystuje technologię pomiaru czasu przelotu wiązki Time of Flight (ToF) i oferuje wybieraną zdolność detekcji 30, 40, 50, 60, 70 lub 150 mm. Maksymalny zasięg ochronny zależy od wybranej rozdzielczości: wynosi 5 m dla detekcji 30 mm, 5,5 m dla 40 mm, 7,5 m dla 50 mm, 8,75 m dla 60 mm oraz aż 10 m dla 70 i 150 mm. Dodatkowo urządzenie umożliwia tworzenie stref ostrzegawczych o zasięgu do 40 m.
Elastyczna ochrona maszyn, robotów i pojazdów AGV
Jedną z najważniejszych zalet Laser Sentinel SLS10 jest możliwość elastycznego dopasowania obszaru monitorowania do konkretnej aplikacji. Skaner obsługuje do 3 jednoczesnych stref bezpieczeństwa oraz 2 stref ostrzegawczych, a w zależności od konfiguracji może przechowywać nawet 70 zestawów stref z maksymalnie czterema jednoczesnymi obszarami detekcji.
Tak szerokie możliwości konfiguracji sprawiają, że SLS10 znajduje zastosowanie zarówno w stacjonarnych systemach ochrony maszyn i zrobotyzowanych stanowisk produkcyjnych, jak i w aplikacjach mobilnych. Wersja wyposażona w wejścia enkoderowe pozwala wykorzystywać informacje o prędkości i położeniu do przełączania zestawów stref, co jest szczególnie przydatne w systemach AGV oraz innych pojazdach autonomicznych.
Szybka reakcja i zaawansowane funkcje bezpieczeństwa
Minimalny czas reakcji SLS10 wynosi 62 ms przy zasięgu 5,5 m, 84 ms przy 9 m oraz 103 ms przy maksymalnym zasięgu 10 m. Parametry mogą być programowane odpowiednio do wymagań aplikacji.
Urządzenie oferuje rozbudowany zestaw funkcji bezpieczeństwa, obejmujący m.in. muting, częściowy i dynamiczny muting, override, EDM (External Device Monitoring), restart ręczny lub automatyczny, funkcję pre-alarm oraz punkty referencyjne. Zaawansowany system filtrowania pyłu pomaga utrzymać stabilną detekcję również w wymagających warunkach przemysłowych.
Laser Sentinel SLS10 spełnia wymagania Type 3, SIL 2 zgodnie z IEC 61508 oraz Category 3 zgodnie z EN ISO 13849-1.
Prosta konfiguracja i diagnostyka
Konfiguracja oraz monitorowanie skanera odbywają się za pomocą oprogramowania DL Sentinel 5.0 z technologią Optima Tune, które zapewnia intuicyjny interfejs graficzny i upraszcza przygotowanie stref ochronnych.
Wbudowany kolorowy wyświetlacz graficzny ułatwia bieżące monitorowanie urządzenia oraz diagnostykę, a wskaźniki LED informują o stanie OSSD, strefie ostrzegawczej i blokadzie. Dostępny jest również zaawansowany protokół przesyłania danych pomiarowych oraz interfejs Ethernet 10/100 Mbit/s w jednostkach Master.
Standardowe złącza M12 upraszczają integrację skanera z istniejącymi instalacjami automatyki. W zależności od wersji dostępne są konfiguracje ze złączami 8-, 12- i 17-pinowymi oraz wariant z dodatkowymi wejściami enkoderowymi.
Kompaktowa konstrukcja do wymagających środowisk

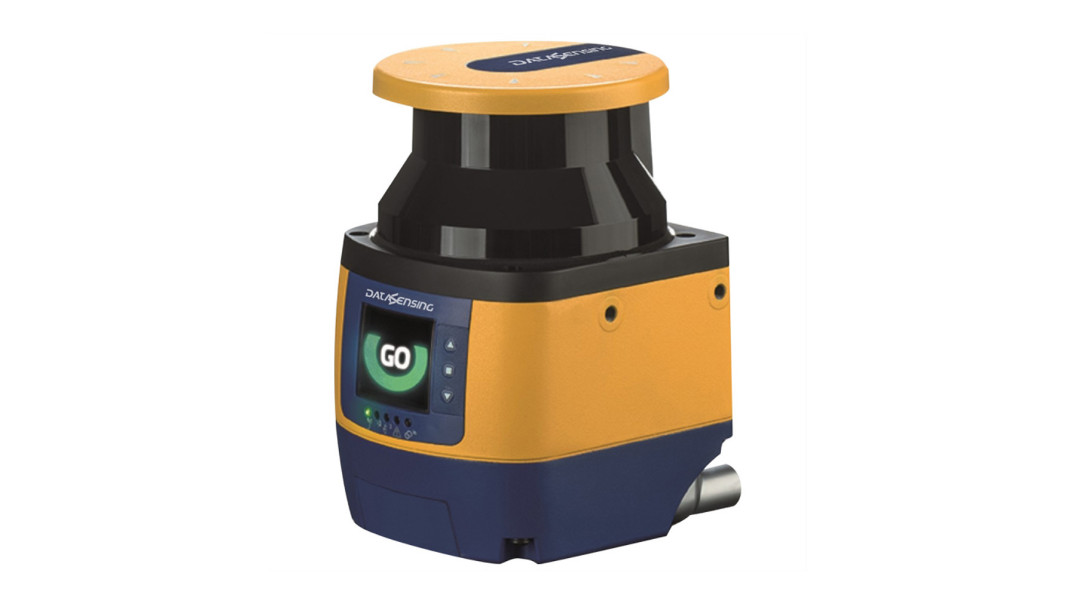

Pomimo dużego zasięgu Laser Sentinel SLS10 zachowuje kompaktowe wymiary – 102 × 113 × 152 mm. Metalowa konstrukcja z aluminiową obudową zapewnia odporność odpowiednią do zastosowań przemysłowych, a stopień ochrony IP65 zabezpiecza urządzenie przed pyłem i wodą.
Skaner może pracować w temperaturze od -10 do +50°C. Metalowe uchwyty montażowe umożliwiają pełną orientację urządzenia, ułatwiają prawidłowe ustawienie płaszczyzny skanowania oraz pozwalają na szybką wymianę urządzenia podczas prac serwisowych.
Najważniejsze cechy Laser Sentinel SLS10:
- zasięg strefy bezpieczeństwa do 10 m,
- kąt skanowania 275°,
- monitorowany obszar do niemal 240 m²,
- strefy ostrzegawcze o zasięgu do 40 m,
- wybierana zdolność detekcji: 30/40/50/60/70/150 mm,
- do 3 jednoczesnych stref bezpieczeństwa,
- do 2 jednoczesnych stref ostrzegawczych,
- do 70 zestawów stref,
- minimalny czas reakcji od 62 ms,
- zaawansowane filtrowanie pyłu,
- funkcje mutingu, częściowego i dynamicznego mutingu oraz override,
- możliwość przełączania stref na podstawie prędkości i pozycji z enkoderów,
- kolorowy wyświetlacz do monitorowania i diagnostyki,
- konfiguracja poprzez DL Sentinel 5.0,
- komunikacja Ethernet 10/100 Mbit/s,
- standardowe złącza M12,
- stopień ochrony IP65,
- parametry bezpieczeństwa Type 3, SIL 2, Cat. 3.
Dzięki połączeniu 10-metrowego zasięgu, szerokiego pola skanowania i elastycznej konfiguracji wielu stref, Laser Sentinel SLS10 pozwala ograniczyć liczbę urządzeń potrzebnych do zabezpieczenia dużych obszarów. Jest szczególnie odpowiedni do ochrony zrobotyzowanych stanowisk, rozległych maszyn oraz systemów intralogistycznych i pojazdów AGV, gdzie kluczowe są zarówno bezpieczeństwo operatorów, jak i możliwość dynamicznego dostosowania stref ochronnych do aktualnych warunków pracy.
Źródło: Datalogic
Więcej na www.datalogic.com
