Z tego powodu weryfikacja ciśnienia za pomocą odpowiednich przyrządów stanowi kluczową metodę kontroli w wielu gałęziach przemysłu, ze szczególnym uwzględnieniem sektora petrochemicznego, chemicznego oraz spożywczego. Oferta rozwiązań pomiarowych Kobold obejmuje szeroki asortyment urządzeń przystosowanych do zróżnicowanych warunków środowiska produkcyjnego.
Metodologia pomiaru i klasyfikacja technologiczna
Instrumenty pomiarowe dzielone są na kategorie według zakresu mierzonego ciśnienia, obejmując rozwiązania niskociśnieniowe, wysokociśnieniowe oraz próżniowe. W zależności od wymagań, opomiarowaniu podlega ciśnienie względne, bezwzględne lub różnica ciśnień. Pod względem zasady działania konstrukcje rozdzielają się na manometry elektryczne, mechaniczne i mechatroniczne.
W nowoczesnej technice pomiarowej wykorzystuje się zróżnicowane elementy pomiarowe. Każde medium procesowe – gazy, powietrze, para oraz ciecze (w tym ciecze lepkie) – stawia odmienne wymagania względem konstrukcji aparatury. Wśród najważniejszych technologii stosowanych w urządzeniach marki Kobold wymienić należy:
- elementy czujnikowe - rurki Bourdona, membrany sprężyste, elementy kapsułkowe, mieszki, czujniki ceramiczne, elementy piezorezystancyjne oraz membrany cienkie i kapilarne;
- układy przetwarzania - rozwiązania hydrostatyczne, manometry cyfrowe oraz wskaźniki analogowe.
Zaawansowane manometry analogowe i cyfrowe

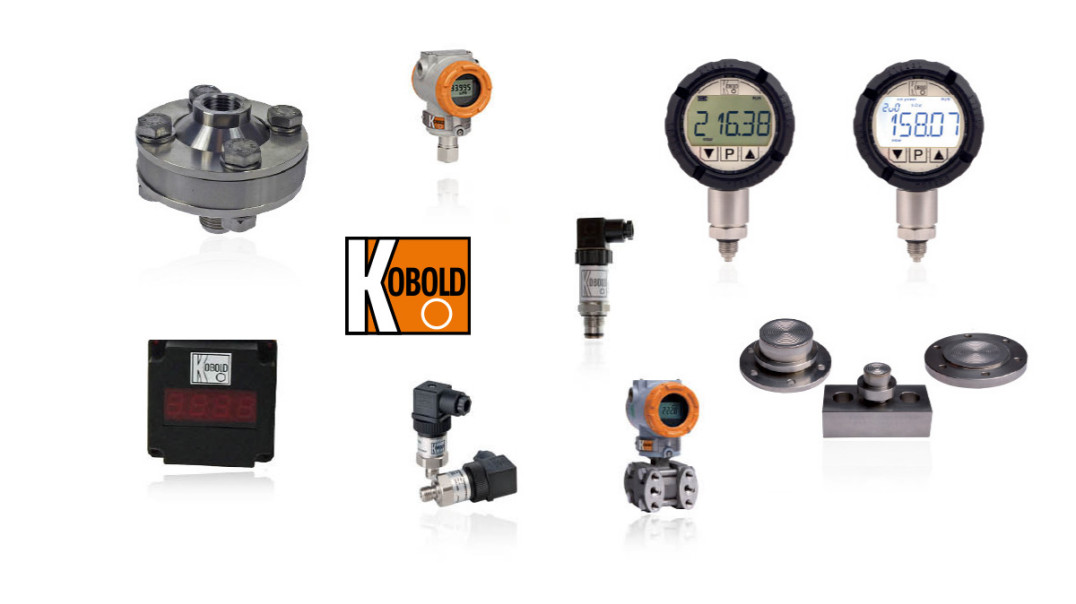

Portfolio produktów dostosowane jest zarówno do lokalnego odczytu wartości, jak i do zautomatyzowanego monitorowania procesów. Do lokalnej wizualizacji powszechnie stosowane są manometry wyposażone w czytelne skale pomiarowe. Dostępne rozwiązania analogowe obejmują manometry z rurką Bourdona (serie MAN-R, MAN-Q), wersje wykonane w całości ze stali nierdzewnej (MAN-R...S, MAN-N...S), manometry kapsułkowe (MAN-K), membranowe (MAN-P) oraz modele przeznaczone do mediów agresywnych (MAN-C) i chłodnictwa (MAN-T). Oferowane są także manometry testowe z rurką Bourdona (MAN-F) oraz manometry z wbudowanym przetwornikiem ciśnienia (MAN-V).
W obszarze pomiarów cyfrowych oferta zawiera urządzenia zasilane bateryjnie (MAN-SC) oraz nowoczesne manometry z interfejsem IO-Link (MAN-LC). Pomiary ciśnienia są także wykorzystywane do pośredniego pomiaru poziomu w zbiornikach, co pozwala na rezygnację z osobnych mierników poziomu. Osobną grupę stanowią specjalistyczne zestawy manometrów i czujników serii MAN-RF oraz SEN z separatorami membranowymi DRM (np. DRM-600, DRM-602, DRM-628, DRM-620, DRM-502, DRM-601, DRM-603, DRM-613, DRM-632), zaprojektowane z myślą o wymaganiach przemysłu papierniczego.
Przetworniki ciśnienia i integracja z systemami nadrzędnymi
W celu zapewnienia centralnej rejestracji parametrów w systemach sterowania i monitorowania stosuje się przetworniki ciśnienia i różnicy ciśnień, które przekazują zmierzone wartości za pomocą znormalizowanych sygnałów wyjściowych. Do dyspozycji inżynierów pozostają przetworniki serii PAS (w tym wersje z separatorem membranowym PAS-...N oraz warianty do zbiorników otwartych), przetworniki różnicy ciśnień PMP oraz inteligentne przetworniki różnicy ciśnień PAD.
Gama czujników obejmuje wykonania z elementem ceramicznym (SEN-86 z wyświetlaczem wtyczkowym AUF, SEN-96, SEN-98/-99) oraz czujniki piezorezystancyjne z wewnętrzną membraną (SEN-3276, -3277, SEN-3251, -3252, SEN-3376, -3377) lub z płaską membraną zewnętrzną (SEN-3344, -3386). Dostępny jest również elektroniczny przetwornik ciśnienia PSD. Standardowe przyłącza procesowe umożliwiają prostą integrację urządzeń w istniejących instalacjach, gwarantując długą żywotność i ograniczenie błędów pomiarowych.
Presostaty i pomiary mobilne
W układach zamkniętych nadmierny wzrost ciśnienia stanowi istotny czynnik ryzyka. Skuteczną ochronę zapewniają presostaty działające w oparciu o różne zasady pomiarowe, które można łatwo dostosować do zakładanych zakresów roboczych. Osiągnięcie ustawionej wartości progowej aktywuje zestyk N/O lub N/C bądź wyzwala sygnał przekazywany przez przetwornik ciśnienia. Do kontroli układów stosuje się sygnalizatory ciśnienia SCH oraz różnicowe sygnalizatory ciśnienia dla gazów neutralnych SCH-PSB.
Uzupełnieniem stacjonarnej aparatury są mobilne i ręczne ciśnieniomierze (np. ręczny przetwornik ciśnienia HND-P), wykorzystywane podczas prac serwisowych i inspekcyjnych do precyzyjnego pomiaru wartości wyrażanych w milibarach. Przenośne manometry różnicowe stanowią standardowy sprzęt przy diagnostyce drożności rurociągów oraz stanu filtrów membranowych, pracując z własną sondą lub w połączeniu z czujnikami stacjonarnymi.
Źródło: Kobold Instruments Sp. z o.o.
Więcej na www.kobold.com
