Czujnik laserowy o dużej dokładności i krótkim czasie pomiaru do maszyn pomiarowych CMM

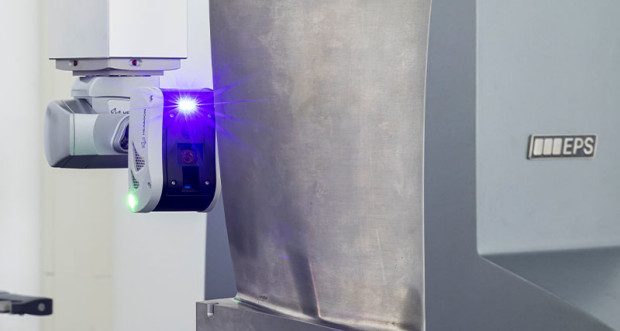

Oddział Manufacturing Intelligence firmy Hexagon wprowadza na rynek przełomowy czujnik laserowy HP-L-10.10 do współrzędnościowych maszyn pomiarowych (CMM), umożliwiający wykonywanie pomiarów z dokładnością porównywalną z sondowaniem dotykowym i kontrolę praktycznie dowolnej powierzchni w bardzo krótkim czasie.

Producenci, stosujący maszyny współrzędnościowe do wymiarowania części o znaczeniu krytycznym przyzwyczaili się już do konieczności wyboru między szybkością i dokładnością pomiaru. Nowy czujnik laserowy HP-L-10.10 zapewnia powtarzalność i dokładność porównywalną z pomiarami dotykowymi wykonywanymi na tej samej maszynie współrzędnościowej. Co więcej, może mierzyć 600 tys. punktów na sekundę przy błędzie układu głowicy optycznej wynoszącym zaledwie 8 μm, szybko rejestrując pełną cyfrową reprezentację części z dużą rozdzielczością. Choć skanowanie laserowe było już wcześniej możliwe na maszynach współrzędnościowych, czujnik HP-L-10.10 jest 7-krotnie szybszy od poprzednika i oferuje skanowanie z dużą precyzją.

Nowy czujnik wykorzystuje unikalną technologię SHINE (Systematic High-Intelligence Noise Elimination) opracowaną przez Hexagon, umożliwiającą skanowanie prawie każdej powierzchni o różnym wykończeniu z maksymalną szybkością i dokładnością, bez interwencji użytkownika. Oprogramowanie sterujące PC-DMIS firmy Hexagon umożliwia automatyczne tworzenie optymalnych ścieżek skanowania laserowego i rejestrowanie pojedynczej chmury punktów o zmiennej gęstości w ramach jednego przebiegu.

Podczas pomiaru dużych części lub zdalnego programowania maszyny współrzędnościowej, obsługę ułatwia zintegrowana kamera przeglądowa (OVC), zapewniająca wyraźny widok obszaru roboczego i prowadnic, określających zakres pomiarowy. Pomagają one ostrzec użytkownika o przekroczeniu zakresu, co pozwala na łatwiejsze tworzenie procedur za pomocą oprogramowania PC-DMIS.
