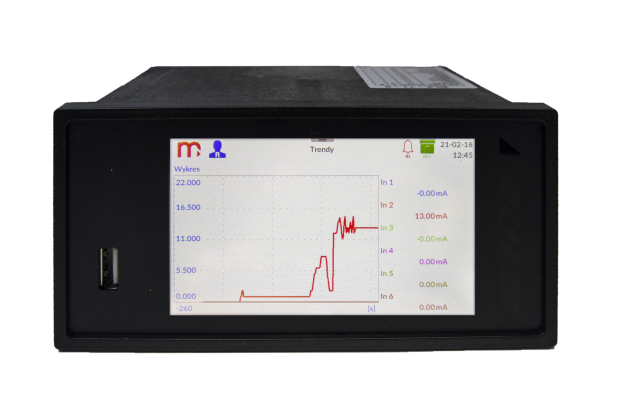

DL2 Rejestrator elektroniczny z dotykowym ekranem (zastępuje MPI-8 i MPI-8/4)

DL2 jest rejestratorem danych o budowie modułowej, stworzonym z myślą o jak najlepszym przystosowaniu urządzenia do indywidualnych potrzeb klienta. Każde urządzenie składa się z modułu bazowego, do którego w zależności od potrzeb metrologicznych dołączać można odpowiednio jeden lub dwa moduły wejść i wyjść.

• 3 do 12 wejść pomiarowych.
• Do 30 kanałów wyświetlanych.
• Dotykowy, 4” kolorowy wyświetlacz LCD.
• Wewnętrzna pamięć danych 2 GB, zaawansowana rejestracja danych.
• Port USB na płycie czołowej ze stopniem ochrony IP54.
• Port Ethernet (protokół Modbus TCP, Serwer WWW).
• Port RS-485 (protokół Modbus RTU).
• Dedykowane oprogramowania do konfiguracji i wizualizacji wyników pomiarów.
• Przyjazny interfejs i prosta konfiguracja.
• Obudowa panelowa umożliwiająca wygody montaż w szafie pomiarowej.
• Atrakcyjna cena.

Moduł podstawowy M:

• gniazdo portu Ethernet (Modbus RTU, serwer www)
• port komunikacyjny RS-485 (Modbus RTU)
• 4 przekaźniki półprzewodnikowe
• Zasilanie przyrządu 24 VDC

W zależności od wybranych modułów urządzenie współpracuje z:

• moduł IN6I(24V) - z przetwornikami z wyjściem w standardzie pętli prądowej 4-20mA lub 0-20mA zasilanymi z przyrządu,
• moduł IN6I - z przetwornikami z wyjściem w standardzie pętli prądowej 4-20mA lub 0-20mA,
• moduł IN6RTD,IN3RTD – z czujnikami RTD typu Pt100 i Ni100 oraz ich wielokrotnościami (np. Pt200) jak również Cu50, Cu53, Cu100, KTY81, KTY83, KTY84; przetworniki z wyjściem rezystancyjnym w zakresie 0 .. 4000 Ω,
• moduł IN6TC – z czujnikami TC typu J, L, K, U, E, N, B, R i S,
• moduł IN6V – z przetwornikami z wyjściem napięciowym w zakresie -10VDC...+10VDC,
• moduł IN3 –  z przetwornikami z wyjściem w standardzie pętli prądowej 4-20mA lub 0-20mA, czujnikami RTD, TCoraz z przetwornikami z wyjściem napięciowym; moduł trzech wejść uniwersalnych
• moduł IN6D – moduł wejść dwustanowych, realizuje śledzenie stanu, pomiar częstotliwości oraz zliczanie impulsów;
• moduł IN2RS485(24V) – z przyrządami i czujnikami komunikującymi się po magistrali cyfrowej RS-485(Modbus RTU) zasilanymi z przyrządu z możliwością rejestracji do 25 kanałów cyfrowych; 2 niezależne porty pomiarowe;
• moduł IN2RS485 – z przyrządami i czujnikami komunikującymi się po magistrali cyfrowej RS-485 zgodnie z protokołem Modbus RTU z możliwością rejestracji do 25 kanałów cyfrowych;
• moduł OUT6RL – z przekaźnikami półprzewodnikowymi o obciążalności 24 VAC / 0,5 A lub 36 VDC / 0,5 A.

Filtr czasowy o wybranej stałej czasowej umożliwia pomiar sygnałów zaszumionych.

Archiwizacja wyników:

• Zapis do wewnętrznej pamięci o pojemności 2 GB.
• Pliki zabezpieczone suma kontrolną przed modyfikacją wyników.
• Częstość zapisu, dla wartości bieżący, od 2 s do 24 h; możliwość zdefiniowania dwóch częstości. zapisu przełączanych po przekroczeniu wybranych progów alarmowych.
• Częstość zapisu, dla liczników, od 1 min do 24 h.

Inne funkcje:

• Alarmy / Sterowanie – po dwa alarmy lub progi sterujące dla każdego z 30 kanałów.
• Liczniki – po dwa liczniki dla każdego z 30 kanałów.
• Śledzenie wartości minimalnej oraz maksymalnej dla każdego z kanałów.
• Możliwość tworzenia do 6 tabel zbiorczych po 15 wyników każda.
• Możliwość tworzenia do 6 zbiorczych wykresów trendu po 6 linii trendów każdy.
• Możliwość zapisu obrazu ekranu do pliku (PrtScr).
• Rejestr zdarzeń.

Zastosowanie:

Rejestratory DL2 znajdują zastosowanie w przemyśle energetycznym, chemicznym, farmaceutycznym, spożywczym, hutnictwie, przy szeroko pojętej produkcji, w laboratoriach i wszędzie tam gdzie konieczna jest rejestracja wartości pomiarowych. Wykorzystywane są głównie do rejestracji pomiarów temperatur, wilgotności, ciśnienia, natężenia i prędkości przepływu itp. Przykładowe zastawanie urządzenia do m.in.: rejestracja zmian temperatur w chłodniach spożywczych; rejestracja pomiarów wilgotności powietrza w magazynach połączona z sygnalizacją alarmowa w przypadku przekroczenia dopuszczalnej wartości.
