Programowanie PLC od podstaw – kurs dla automatyków i elektryków #2 – Jak tworzyć i edytować projekty w oprogramowaniu Cscape?

Zobacz, jak utworzyć projekt i program w Cscape oraz jak zbudowane jest okno tego środowiska.

Cscape to bezpłatne, lekkie (150 MB) środowisko z dużymi możliwościami. Prosta organizacja oraz przejrzysty design pozwolą Ci na intuicyjne poruszanie się pośród jego elementów oraz zapewnią Ci przyjemną i nieskomplikowaną pracę, nawet jeśli jesteś początkujący/a.

Środowisko to gwarantuje Ci mnóstwo możliwości. Podstawowe tworzenie programów logicznych poszerzone jest o łatwe programowanie ekranów operatorskich wszystkich sterowników Horner APG. Dostępna jest także bogata biblioteka gotowych funkcji i kontrolek. Udostępniony interfejs konfiguracyjny pomaga Ci przejść przez wszystkie kroki konfiguracji urządzeń, adresów i ustawień.

Ponadto, Cscape umożliwi Ci  łatwy podgląd wykonywanych programów, modyfikację wartości zmiennych oraz generowanie wykresów i trendów.  Jeśli chcesz poznać dokładniej jego możliwości, zobacz artykuł poświęcony Cscape, który znajduje się na naszej stronie pod adresem: https://www.astor.com.pl/produkty/sterowanie/oprogramowanie-narzedziowe/cscape.html

A teraz zapraszamy do pierwszej konfrontacji z tym środowiskiem!

Krok 1: Jak włączyć okno Project Navigator?

Najpierw włącz okno Project Navigator, jeśli po otwarciu programu Cscape nie jest ono widoczne.

• dla wersji Cscape 9.60:

Wejdź w Menu -> View -> Project Navigator. Okno pojawi się po lewej stronie ekranu.

• dla wersji Cscape 9.90:

Wybierz z Menu -> Tools -> Application Settings… W tym oknie odznacz opcję Use Classic Cscape Mode i zaznacz opcję Use Classing Toolbars for Logic Elements Selection.

Następnie w oknie Cscape wybierz dostępną już opcję Menu -> Tools -> Project Navigator.

Krok 2: Jak stworzyć nowy projekt w oprogramowaniu Cscape?

Projekty zwiększają intuicyjność obsługi i poprawiają ergonomię zarządzania aplikacjami. Aby utworzyć nowy projekt, kliknij Prawym Przyciskiem Myszy na Project Navigator i wybierz opcję New Project.

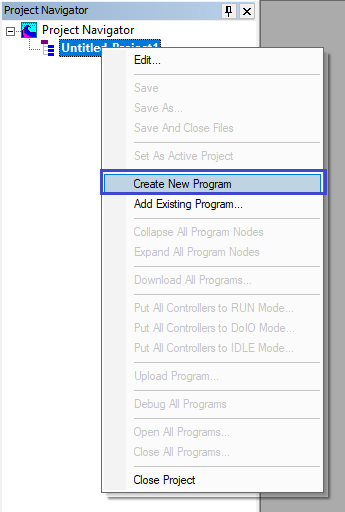

Aby utworzyć nowy program w obrębie danego projektu, wybierz opcję Create New Program z menu kontekstowego, rozwijanego po kliknięciu prawym klawiszem myszy na powstały projekt.
