Programowalne, elektryczne siłowniki liniowe o mikronowej dokładności w cenie od 300 USD

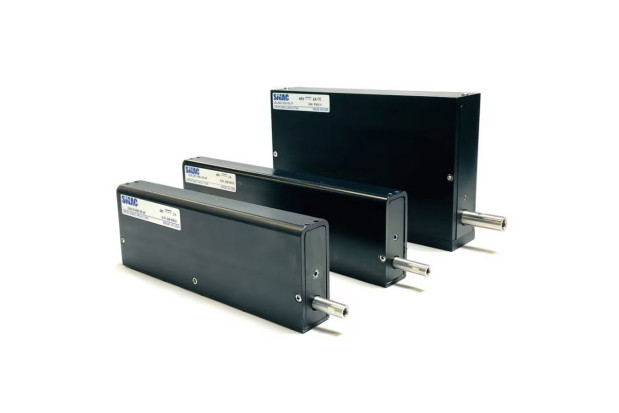

Powszechnym trendem w automatyce przemysłowej jest poszukiwanie elektrycznych alternatyw dla siłowników pneumatycznych z wielu powodów: lepszej kontroli, dłuższego okresu eksploatacji i mniejszych kosztów operacyjnych. Programowalne, elektryczne siłowniki liniowe LDL firmy SMAC zostały zaprojektowane jako tańsza alternatywa dla odpowiedników pneumatycznych. Mogą pracować zarówno z małą, jak i bardzo dużą szybkością przesuwu, zapewniając submikronową dokładność i powtarzalność. Ich ceny zaczynają się od 300 USD.
Siłowniki LDL oferują możliwość programowania siły, prędkości i położenia. Charakteryzują się skokiem od 10 do 100 mm i siłą od 15 do 90 N przy napięciu sterującym 48 VDC. Ich rozdzielczość wynosi standardowo 5 µm, a opcjonalnie 1 µm. W przeprowadzonych testach uzyskano niezawodność 500 milionów cykli mechanicznych. Wymiary siłowników LDL wynoszą od 110 x 70 x 15 mm dla wersji LDL15-010-35-3 (15 N, 3,4 A) do 250 x 120 x 40 mm dla wersji LDL40-100-35-3 (90 N, 2,2 A).
|
|
Napięcie robocze |
Wymiary |
Skok |
Siła szczytowa |
Stała siły |
Prąd szczytowy |
Masa ruchoma |
Masa |
|
LDL15-010-35-3 |
48 VDC |
110 x 70 x 15 mm |
10 mm |
15 N |
4,4 N/A |
3,4 A |
0,07 kg |
0,5 kg |
|
LDL25-010-35-6 |
155 x 63,5 x 25,4 mm |
10 mm |
30 N |
8,4 N/A |
3,6 A |
0,1 kg |
0,9 kg |
|
|
LDL25-025-35-6 |
155 x 63,5 x 25,4 mm |
25 mm |
0,1 kg |
0,9 kg |
||||
|
LDL25-050-35-6 |
180 x 63,5 x 25,4 mm |
50 mm |
0,11 kg |
1,1 kg |
||||
|
LDL25-075-35-6 |
220 x 63,5 x 25,4 mm |
75 mm |
0,12 kg |
1,3 kg |
||||
|
LDL25-100-35-6 |
260 x 63,5 x 25,4 mm |
100 mm |
0,13 kg |
1,6 kg |
||||
|
LDL40-025-35-3 |
190 x 120 x 40 mm |
25 mm |
90 N |
41 N/A |
2,2 A |
0,45 kg |
4 kg |
|
|
LDL40-050-35-3 |
190 x 120 x 40 mm |
50 mm |
0,45 kg |
4 kg |
||||
|
LDL40-075-35-3 |
225 x 120 x 40 mm |
75 mm |
0,45 kg |
4,5 kg |
||||
|
LDL40-100-35-3 |
250 x 120 x 40 mm |
100 mm |
0,55 kg |
5,2 kg |
