Liniowe silniki elektryczne do zastosowań w obrabiarkach

Firma NUM, specjalizująca się w obróbce CNC, opracowała nową serię bezszczotkowych silników liniowych, zaprojektowanych do zastosowań w obrabiarkach. Podczas, gdy większość projektowanych wcześniej silników liniowych ogólnego przeznaczenia była przeznaczona do szybkiego pozycjonowania A-B przy stosunkowo małych cyklach pracy, nowe silniki serii LMX są przeznaczone do pracy ciągłej w trudnych warunkach przemysłowych, typowych dla nowoczesnych obrabiarek. Sekcja pierwotna z ruchomą cewką jest całkowicie zamknięta w wytrzymałej obudowie ze stali nierdzewnej ze zintegrowanym obwodem chłodzącym, zaprojektowanym w celu maksymalizacji natężenia przepływu. Pozwala to na stosowanie cieczy chłodzących o małej pojemności cieplnej.

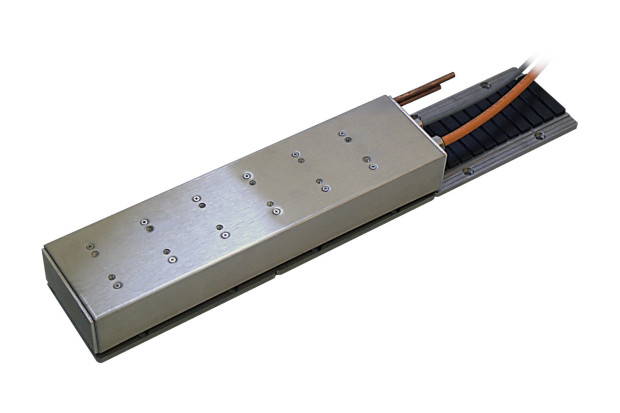

Silniki LMX składają się z metalowej szyny z osadzonymi magnesami z ziem rzadkich oraz zespołu cewek, wspieranego przez dostarczoną przez klienta prowadnicę. Ważną cechą jest to, że zostały one zaprojektowane do pracy ze stosunkowo dużą szczeliną powietrzną 1 mm, pozwalającą zmniejszyć wpływ tolerancji montażowych na charakterystykę pracy. W większości zastosowań w obrabiarkach tor jest utrzymywany nieruchomo, a zespół cewki może się swobodnie poruszać, przy czym mogą być też realizowane odwrotne układy montażowe.

Silniki liniowe serii LMX nadają się do współpracy ze standardowymi 3-fazowymi serwonapędami sinusoidalnymi. Producent zaleca zwłaszcza firmowe napędy NUMDrive X i NUM DrivePro o dużym stopniu integracji, będące jednymi z najmniejszych na rynku i oferujące rozbudowane opcje bezpiecznego monitorowania ruchu i sterowania.
