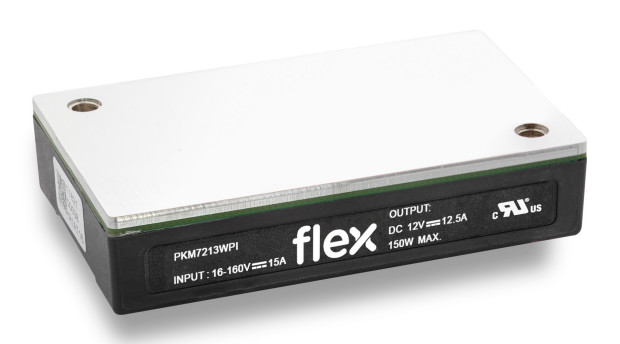

Konwertery DC-DC 150 W o szerokim zakresie napięć wejściowych

Flex Power Modules dodaje do oferty nową serię 150-watowych, przemysłowych konwerterów DC-DC PKM7200W o bardzo szerokim zakresie napięcia wejściowego od 16 do 160 V, odpornych na przepięcia do 185 V (1 s). Są to konwertery o dużej gęstości mocy, zamykane w obudowach o wymiarach zaledwie 62 x 40 x 13 mm. Występują w wersjach o zaprogramowanym fabrycznie napięciu wyjściowym 12, 24 lub 54 V_DC. Zapewniają sprawność do 89% i izolację do 4 kV_DC. Mogą być stosowane m.in. w taborze kolejowym oraz sprzęcie IT i audio/wideo. Spełniają w tym zakresie wymogi norm branżowych EN 50155 i IEC/EN/UL 62368-1 w zakresie bezpieczeństwa użytkowania.

Konwertery PKM7200W zawierają zabezpieczenie podnapięciowe, termiczne, zwarciowe, nadnapięciowe i nadprądowe, wejście Remote On/Off i układ pomiaru rzeczywistego napięcia na obciążeniu. Napięcie wyjściowe może być dostrajane przez użytkownika, pozwalając skompensować straty na kablach. Dodatkowa linia wyjściowa VBUS o napięciu około 100 V, niezależnym od napięcia wejściowego, służy do ładowania zewnętrznego kondensatora podtrzymującego ciągłość zasilania po zaniku napięcia wejściowego. Zapewnia to stosunkowo długi czas podtrzymania napięcia (10...30 ms, zgodnie z wymogami normy EN 50155) przy stosunkowo małych gabarytach kondensatora.

Konwertery serii PKM7200W mogą pracować w szerokim zakresie temperatury pracy obudowy, wynoszącym od -40 do +100°C w zależności od wymiarów radiatora i szybkości obiegu powietrza. Typowo, są w stanie dostarczyć do obciążenia pełnej mocy 150 W po dołączeniu radiatora formatu quarter-brick o grubości 20 mm w zakresie temperatury do +60°C przy naturalnej konwekcji oraz do +90°C przy wymuszonym obiegu powietrza 3 m/s.

Jeśli chodzi o zgodność z wymogami norm branżowych w zastosowaniach kolejowych, konwertery serii PKM7200W spełniają wymogi normy EN 45545-2 w zakresie bezpieczeństwa przeciwpożarowego, EN 61373 i IEC 60068 w zakresie odporności na narażenia środowiskowe, EN 50121-3-2 w zakresie kompatybilności EMC oraz EN 55011 i EN 61000-4 w zakresie odporności na zewnętrzne promieniowanie elektromagnetyczne. Poziom generowanych zaburzeń EMI spełnia wymogi norm EN 55032, CISPR 32 i FCC part 15J ‘Class B’ po zastosowaniu zewnętrznego filtru.
