Przemysłowe switche Gigabit firmy Aaxeon

W ostatnich latach sieć Ethernet zyskała bardzo dużą popularność. Przemysłowe sieci Ethernet zapewniają stabilną i szybką komunikację na poziomie urządzeń, np. między PLC i panelami HMI, oraz łączność na poziomie informacyjnym między komputerami w przedsiębiorstwie. Zalety sieci Ethernet sprawiły, że od kilku lat jest to najczęściej wybierany standard w szeroko pojętej automatyce przemysłowej.

Posłuchaj
00:00

Wymagania stawiane osprzętowi do budowy sieci przemysłowej to przede wszystkim odporność na wstrząsy, wibracje i wysoką temperaturę. Przełączniki przemysłowe nie mogą mieć żadnych elementów ruchomych, a podzespoły, z których są wykonane, powinny być wysokiej jakości, aby zapewnić odpowiednio wysoki MTBF.

Dla osprzętu sieciowego niezawodność to nie tylko solidna obudowa i odporność na ekstremalne temperatury. Niezawodność to również zdolność utrzymania sieci w ruchu nawet w przypadku jednoczesnego wystąpienia kilku awarii.

Dlatego wymagania w stosunku do komponentów przemysłowych są różne w zależności od tego, w jakiej aplikacji zostały zastosowane i jakiego rodzaju dane są przesyłane. Ostatnio coraz częstszym postulatem klientów odnośnie do switchy przemysłowych jest również prędkość portów przełącznika.

W aplikacjach, gdzie mamy do czynienia z dużą ilością danych, jak np. przesyłanie obrazów czy VoIP, klienci coraz chętniej sięgają po switche gigabitowe. Zjawisku temu sprzyja coraz większa popularność osprzętu z portami gigabitowymi oraz coraz bardziej przystępna cena.

GIGABITOWY ETHERNET

Do niedawna w Ethernecie przemysłowym porty gigabitowe były zarezerwowane dla drogich zarządzalnych switchy. Zwykle były to 2?3 porty Gb przeznaczone do budowy szkieletu sieci, natomiast pozostałe porty były portami Fast Ethernet. Teraz firma Aaxeon oferuje w pełni gigabitowe, niezarządzalne switche w cenie niewiele wyższej od przełączników z portami Fast Ethernet.

Należy jednak pamiętać, że w automatyce przemysłowej często mamy do czynienia z pakietami wielkości kilku bajtów, podczas gdy minimalna długość ramki Fast Ethernet to 64 bajty, a dla Gigabit Ethernet już 512 bajtów.

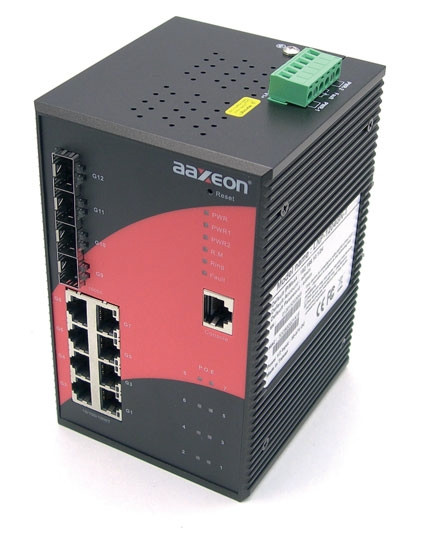

Może się więc okazać, że w niektórych aplikacjach zastosowanie znacznie szybszych przełączników nie przyniesie spodziewanych rezultatów. W segmencie switchy zarządzalnych również coraz więcej jest przełączników w pełni gigabitowych. Przykładem takich switchy z firmy Aaxeon są modele LNX-804GN-T oraz LNP-1204GN-T.

Switche te oprócz wzmocnionej konstrukcji cechują się rozbudowaną funkcjonalnością, która pozwala na budowanie deterministycznych sieci, odpornych na przerwanie łącza. Protokołem, zapewniającym redundancję połączeń, jest technologia redundantnego pierścienia. W przypadku przerwania pierścienia protokół zapewnia natychmiastową rekonfigurację sieci i przejście na połączenia zapasowe w czasie poniżej 20 ms.

W niektórych zastosowaniach tworzenie jednego dużego pierścienia może okazać się niemożliwe, dlatego protokół przewiduje tworzenie wielu mniejszych pierścieni z redundantnymi połączeniami między poszczególnymi pierścieniami, tzw. Ring Coupling.

Nie wszystkie protokoły redundantnego pierścienia są ze sobą kompatybilne, dlatego w sytuacji, gdy chcemy wpiąć switch do istniejącej już sieci, można zastosować standardowy protokół redundancji RSTP/STP. Przełączniki zarządzalne firmy Aaxeon mają zaimplementowaną większość dostępnych mechanizmów i protokołów zwiększających niezawodność przesyłanych danych.

Umożliwiają tworzenie wirtualnych sieci lokalnych VLAN, co pozwala na logiczny podział sieci, bez ingerencji w fizyczną infrastrukturę. IGMP Snooping zapewnia odpowiednie filtrowanie wiadomości multicast, a QoS czuwa nad determinizmem przesyłanych danych.

Zarówno LNX-804GN, jak i LNP-1204GN oprócz portów 10/100/1000BaseT(X) mają po 4 porty 1000BaseX SFP/Mini-GBIC. Takie rozwiązanie daje duże możliwości w doborze portów światłowodowych. Dla każdego portu indywidualnie wybieramy typ światłowodu oraz dystans transmisji. Moduły SFP firmy Aaxeon umożliwiają transmisję danych na odległość do 120 km.

MEDIA KONWERTERY

Uzupełnieniem oferty switchy przemysłowych jest cały typoszereg media konwerterów, które umożliwiają wydłużenie dystansu transmisji ze standardowych 100 m do 120 km. Firma Aaxeon ma w ofercie ponad 100 różnych media konwerterów, różniących się prędkością, sposobem montażu oraz rodzajem portów światłowodowych.

Ciekawostką są zarządzalne media konwertery z technologią WDM, PoE oraz konwertery ze światłowodu wielomodowego na jednomodowy. Dzięki coraz większej popularności oraz spadającym cenom komponentów do budowy przemysłowej sieci Gigabit sprzęt ten nie jest już zarezerwowany do budowy sieci szkieletowych.

Switche oraz media konwertery gigabitowe można stosować nie tylko tam, gdzie potrzebna jest duża przepustowość łączy. W nowych instalacjach można się pokusić o nadmiarowe zainstalowanie takich komponentów z uwagi na ich bardzo długi czas życia.

Cezary Kalista
Aaxeon Technologies

www.aaxeon.pl
