Konwerter protokołów DA10D firmy Red Lion Controls

| Technika

Red Lion Controls od blisko 50 lat wdraża innowacyjne rozwiązania w zakresie komunikacji, monitorowania i kontroli systemów automatyki i sieci przemysłowych. Firma zdobywa uznanie na całym świecie jako ekspert w tej dziedzinie. W swojej ofercie posiada mierniki panelowe, wyświetlacze wielkoformatowe, panele HMI, przemysłowe switche ethernetowe – również w wersji Power over Ethernet (PoE) i do pracy w ciężkich warunkach (o stopniu ochrony IP67 i z podwyższoną odpornością na wstrząsy i wibracje), routery mobilne, regulatory PID oraz urządzenia do konwersji protokołów i akwizycji danych.

Konwerter protokołów DA10D firmy Red Lion Controls

Grupy produktów wymienione powyżej występują pod trzema markami, które wchodzą w skład firmy Red Lion Controls. Są to Red Lion, N-Tron i Sixnet.

DATA STATION NOWEJ GENERACJI

Na początku 2019 r. firma Red Lion Controls wprowadziła na rynek urządzenie DA10D pozwalające na konwersję protokołów i akwizycję danych. Jest to rozwinięcie konwertera Data Station Plus (DSP). Nowa generacja dodaje istotne zmiany, w tym łączność w chmurze i możliwość pracy jako serwer OPC UA.

DA10D wykorzystuje oprogramowanie Crimson 3.1, zapewniając natywne wsparcie dla ponad 300 protokołów przemysłowych, wbudowaną funkcję serwera OPC UA oraz możliwość łatwej konfiguracji połączeń MQTT w chmurze dla popularnych w branży przemysłowej platform IIoT firm takich jak: Amazon, Microsoft, Google, Inductive Automation.

Konwertery Data Station przeznaczone są dla klientów z obszaru automatyki przemysłowej, którzy potrzebują gromadzić kluczowe dane z systemów, złożonych z nowych lub starszych urządzeń, często pochodzących od różnych dostawców. Znajdują zastosowanie w takich aplikacjach jak: integracja systemów automatyki, automatyzacja procesów wydobywczych, produkcja maszyn, automotive.


rys. 1 DA10D obsługuje standard OPC UA, co gwarantuje niezawodną i bezpieczną komunikację z systemami IT

Przykładem zastosowania konwerterów firmy Red Lion Controls jest system automatyki budynkowej w dużej sieci hotelowej w Szanghaju. Klient ten wymagał niedrogiego i wydajnego rozwiązania, które zapewni oszczędności w zużyciu energii elektrycznej. Dzięki obsłudze protokołów BACnet, EtherNet/IP i Modbus TCP/IP możliwe było skomunikowanie systemów takich jak HVAC, oświetleniowy, kontroli dostępu, przeciwpożarowy, opartych na sterownikach NCE25.

NAJWAŻNIEJSZE FUNKCJE KONWERTERA

DA30D – duże możliwości w niewielkiej obudowie

W ofercie producenta znajduje się również bardziej zaawansowana wersja konwertera o nazwie DA30D. Dzięki wbudowanej funkcji serwera WWW i rejestracji danych, rozwiązanie to dostarcza danych, w czasie rzeczywistym z praktycznie dowolnego sprzętu, w dowolnym miejscu. Funkcja wirtualnego interfejsu HMI umożliwia wyświetlanie danych w trybie pełnoekranowym na urządzeniach mobilnych. Użytkownik ma do wyboru trzy rozdzielczości: 480×272, 800×480 lub 1280×720. Dodatkowe opcje obejmują rejestrację zdarzeń i zabezpieczeń z obsługą podpisu kryptograficznego i zapytaniami SQL, które mogą być wykonywane okresowo lub na żądanie.

Urządzenie Data Station DA10D pozwala na konwersję ponad 300 najpopularniejszych na rynku protokołów. Do tego celu wykorzystuje dwa szybkie porty komunikacji szeregowej i port ethernetowy w standardzie 10/100 Base-TX. Port ten obsługuje do czterech protokołów jednocześnie, pozwalając na skomunikowanie różnych urządzeń opartych na sieci Ethernet, takich jak na przykład: sterowniki PLC, napędy silnikowe czy skanery kodów kreskowych.

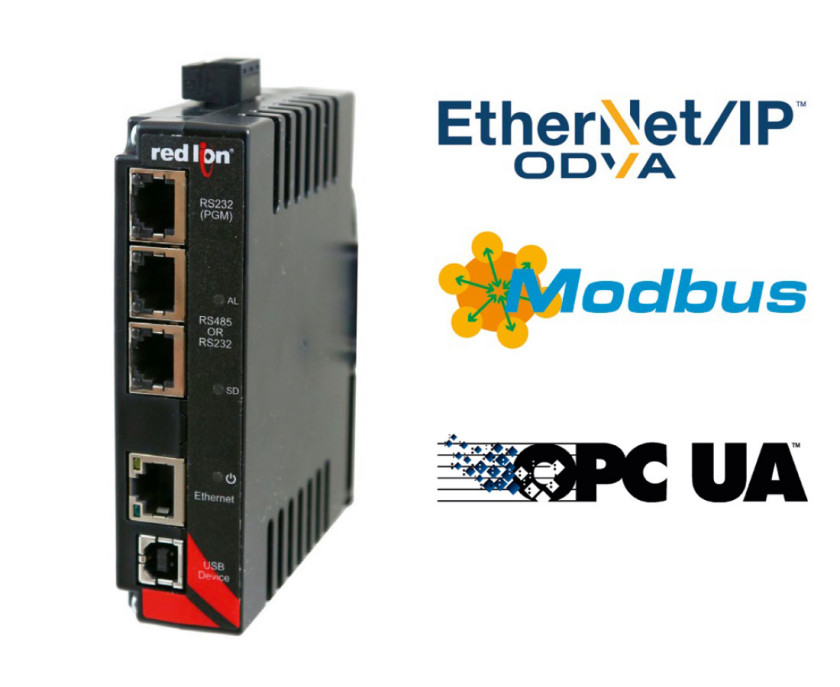

Rys. 2 Urządzenie pozwala na akwizycję danych i przesyłanie ich za pośrednictwem różnorodnych protokołów komunikacyjnych do urządzeń w sieci

Programowanie konwertera DA10D odbywa się w środowisku Crimson 3.1. Narzędzie jest bardzo intuicyjne w obsłudze i pozwala na łatwe i szybkie tworzenie komunikacji pomiędzy różnymi urządzeniami szeregowymi, pracującymi w sieci Ethernet i urządzeniami magistrali polowej, metodą "przeciągnij i upuść". Oprogramowanie to jest w pełni darmowe i sukcesywnie poszerzane o nowe funkcje.

W przeciwieństwie do innych tego typu rozwiązań na rynku, DA10D nie wymaga skomplikowanych skryptów lub dodatkowego sprzętu serwerowego do połączenia z systemami nadrzędnymi.

Dane techniczne:

  • Dwa porty komunikacji szeregowej (1 port RS- 232 i 1 port RS-232/422/485);
  • Port ethernetowy w standardzie 10/100Base-T(X);
  • Port USB (typu B) do programowania urządzenia;
  • Zasilanie: 24 VDC ±20%;
  • Temperatura pracy: od –10 do 50°C;
  • Odporność na wstrząsy 30 g i na wibracje 2 g;
  • Gniazdo karty SD do przesyłania i pobierania bazy danych;
  • Kompaktowe wymiary (szerokość jedynie 32 mm).

Producent na życzenie klienta wykonuje również
konwertery w wersji z powłoką konformalną. Dzięki
temu urządzenia są dostosowane do pracy w warunkach
zwiększonej wilgotności, temperatury i wibracji.

PRZYKŁAD KOMUNIKACJI HMI SERII CR3000 ZE STEROWNIKIEM MILLENIUM EVO

Przy użyciu narzędzia Crimson 3.1, niezarządzalnego switcha ethernetowego SL-8ES-1 firmy Red Lion Controls (opcjonalnie konwertera DA10D), możemy w ciągu kilku minut skomunikować panel HMI serii CR3000 firmy Red Lion Controls ze sterownikiem Millenium Evo firmy Crouzet Automation, tworząc w ten sposób system SCADA, niewymagający dużych nakładów finansowych. Do komunikacji wykorzystamy protokół Modbus TCP/IP.


Rys. 4 Jeden z kroków ustawień komunikacji panelu HMI serii CR3000

Rys. 5 Jeden z kroków ustawień komunikacji sterownika Millenium Evo

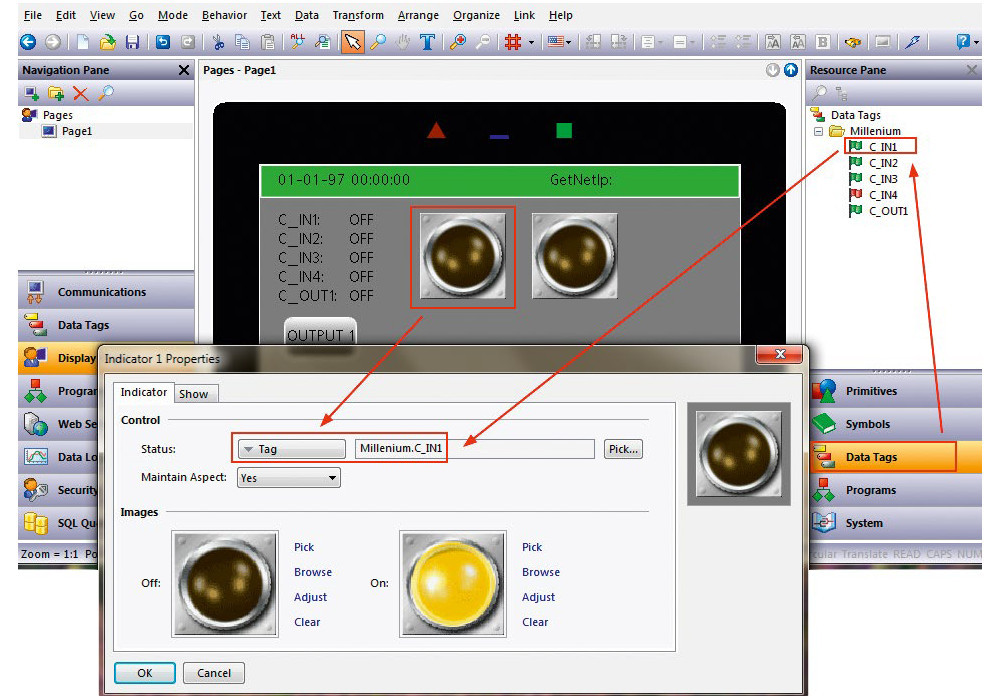

Rys. 6 Tworzenie wizualizacji na panelu HMI serii CR3000
