Liquiphant – legendarne bezpieczeństwo i niezawodność sygnalizacji poziomu

| Technika

6 milionów – tyle Liquiphantów zastosowano do tej pory w aplikacjach na całym świecie. W każdej z nich urządzenie to dowiodło, że jest godnym zaufania sygnalizatorem poziomu. Obecnie, po 35 latach od premiery, Endress+Hauser przedstawia Liquiphant FLT51 – w wersji z Heartbeat Technology, Bluetooth i atestem bezpieczeństwa SIL2/3.

Liquiphant – legendarne bezpieczeństwo i niezawodność sygnalizacji poziomu

KORZYSTAJ Z CENNYCH WARTOŚCI, JAKIE DAJE CZWARTA REWOLUCJA PRZEMYSŁOWA

Każdy, kto aktualnie wprowadza w życie przemysłowy Internet Rzeczy, doskonale wie, jak ważną rolę w odniesieniu do urządzeń pomiarowych odgrywa digitalizacja. Gdy dane pomiarowe i diagnostyczne są dostępne równolegle dla systemu sterowania i w chmurze, rośnie wydajność produkcji, a decyzje biznesowe i dotyczące czynności konserwacyjnych są podejmowane trafnie i szybko.

Ważne jest, aby zostały spełnione następujące wymagania:

  • drugi, mobilny sposób komunikacji z urządzeniem pomiarowym,
  • weryfikacja stanu urządzenia bez przerywania pomiaru,
  • mobilny dostęp do informacji diagnostycznych oraz dokumentacji urządzenia,
  • certyfikowane bezpieczeństwo.

LEGENDARNE BEZPIECZEŃSTWO W NOWEJ ODSŁONIE

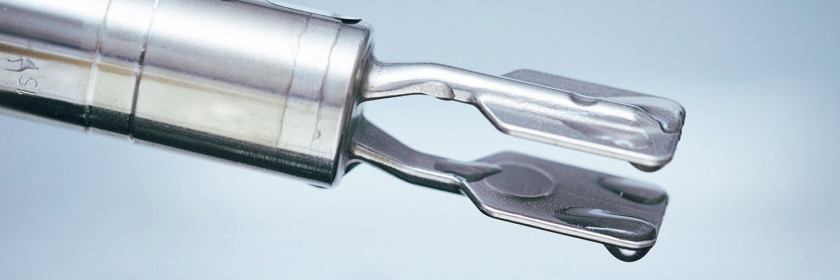

Nowy Liquiphant FTL51B korzysta ze sprawdzonego w milionach zastosowań czujnika kamertonowego o napędzie bimorficznym, który wyróżnia się wysoką trwałością i odpornością na drgania instalacji przemysłowej. Jego konstrukcja nie przewiduje stosowania uszczelnień elastycznych, co minimalizuje ryzyko w branżach chemicznej, naftowo-gazowej i energetycznej. Wdrożenie FTL51B wg normy bezpieczeństwa funkcjonalnego PN-EN 61508 i wyposażenie go w Heartbeat Technology otwiera drogę do zastosowań w odpowiedzialnych obwodach automatyki, chroniących m.in. zbiornik przed przepełnieniem czy pompę przed suchobiegiem. Wygodny kreator testu kontrolnego SIL, za pomocą mobilnej aplikacji SmartBlue, dostępnej w języku polskim, umożliwia tworzenie dokumentacji zgodnej z programem zapobiegania awariom (PZA).

KILKA SŁÓW HISTORII

Pomysłodawcą wykorzystania działania kamertonu do celów pomiarów poziomu był założyciel firmy Endress+Hauser, Georg H. Endress, który pod koniec lat 70. ubiegłego wieku przedstawił wizję uniwersalnego, hermetycznego czujnika poziomu, wykonanego w całości z metalu. Pomysł zakładał wykorzystanie działania kamertonu, znanego od 1711 roku przyrządu przeznaczonego do strojenia instrumentów muzycznych.

Na początku lat 80. grupa ekspertów z działu rozwoju Endress+Hauser opracowała wibracyjny sygnalizator poziomu z czujnikiem w formie widełek kamertonowych. Było to innowacyjne rozwiązanie techniczne, rozwiązujące bolączki ówczesnych sygnalizatorów pojemnościowych i przewodnościowych. Sygnalizator był wykonany jedynie z metalu, nie wymagał kalibracji i był odporny na zmienne właściwości cieczy. Pierwsze Liquiphanty pojawiły się na instalacjach przemysłowych w roku 1984, po uprzedniej prezentacji na targach Interkama w Hanowerze 6 milionów sygnalizatorów Liquiphant, dostarczonych przez Endress+Hauser na światowe rynki w ciągu ponad 35 lat, to koronny dowód na to, jak uniwersalne i praktyczne jest to rozwiązanie, wdrożone przez pionierów pomiarów przemysłowych.

CZY WIESZ, ŻE…

każdy egzemplarz Liquiphant jest indywidualny – wyróżnia się własną, unikatową częstotliwością rezonansową drgań swojego czujnika w powietrzu, zawsze ok. 1000 Hz, jest odporny na drgania instalacji przemysłowej,

obecnie Liquiphant jest 4-zadaniowy:

  • sygnalizuje poziom wszelkich pompowalnych cieczy w zbiornikach,
  • wykrywa suchobieg pompy, chroniąc ją przed usterkami,
  • mierzy gęstość cieczy (we współpracy z przelicznikiem FML621),
  • rozpoznaje rodzaj cieczy w instalacji (we współpracy z przelicznikiem FML621),
    - λDU nowego FTL51B to zaledwie 19 FIT. Oznacza to, że w ciągu 109 godzin jego pracy może dojść jedynie do 19 usterek niosących zagrożenie, niewykrytych przez Heartbeat Technology.

KORZYŚCI:

  • uniwersalność – odporność na zmiany rodzaju cieczy, ich gęstości, przewodności, temperatury, ciśnienia, obecność pęcherzy gazów, wrzenie cieczy, pianę itd.;

  • bezobsługowość – brak konieczności kalibracji;

  • Heartbeat Technology: mobilna diagnostyka, weryfikacja i monitoring wibracyjnego sygnalizatora poziomu Liquiphant bez przerywania pomiaru;

  • raport z Weryfikacji Heartbeat dokumentuje sprawdzenie sygnalizatora bez jego demontażu;

  • Heartbeat Monitoring umożliwia planowanie działań konserwacyjnych z wyprzedzeniem, dzięki informacji o ryzyku korozji, wytarcia lub oblepienia czujnika wibracyjnego;

  • dostęp do sygnalizatora Liquiphant za pośrednictwem szyfrowanego protokołu Bluetooth i własnego urządzenia mobilnego pozwala efektywnie podejmować decyzje o działaniach prewencyjnych i predykcyjnych;

  • certyfikat poziomu nienaruszalności bezpieczeństwa SIL2 lub SIL3 w redundancji homogenicznej;

  • nowy moduł LED zapewnia widoczną z dużych odległości sygnalizację stanu czujnika Liquiphant.
