Trzy kroki do systemu wizualizacji dla Przemysłu 4.0

PO PIERWSZE SOLIDNA WARSTWA SPRZĘTOWA

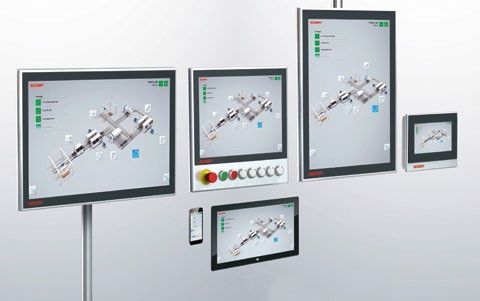

Rys. 1. Nowe, wielodotykowe panele 11,6" rozszerzają rodziny produktów CP2xxx oraz CP3xxx

Beckhoff to sprawdzony w branży dostawca paneli HMI oraz komputerów panelowych. Wśród oferowanych produktów wyróżnić można flagową serię CP2xxx/CP3xxx. Obejmuje ona ponad 20 różnych wykonań, zarówno urządzeń z ekranami typu single-touch, jak też coraz popularniejszych paneli wielodotykowych (multi-touch). Te ostatnie pozwalają na wykrywanie wielodotyku w pięciu miejscach jednocześnie przy zachowaniu wysokiej rozdzielczości i możliwości wykonywania operacji dwoma rękami - nawet w przypadku obsługi w rękawicach ochronnych!

Gama produktów zawiera wersje z ekranami o przekątnych 7, 12, 15, 15,6, 18,5, 19, 21,5 i 24 cale w różnych formatach. Oprócz nowoczesnych HMI panoramicznych (16:9), można wybierać także wersje klasyczne (4:3), co pozwala na łatwe przenoszenie projektów wizualizacji do nowych urządzeń bez wprowadzania zmian. Wszystkie urządzenia wyposażone są w podświetlenie LED i funkcje pracy energooszczędnej. Zwracamy szczególną uwagę na nowości w ofercie, którą są wielodotykowe panele panoramiczne z ekranami o przekątnej 11,6" i rozdzielczości 1366×768 pikseli.

Omawiane urządzenia dostępne są z szeroką gamą procesorów - od ekonomicznych Intel Atom oraz ARM do wydajnych Intel Core i3, i5 oraz i7. Daje to możliwość ich zastosowania zarówno jako typowych interfejsów operatorskich w maszynach, jak też lokalnych centrów sterowania oraz archiwizacji i przetwarzania danych.

Panele wykonywane są w solidnych, jednoczęściowych obudowach z aluminium oraz ze wzmacnianym pokryciem ekranu, dzięki czemu mogą pracować w trudnych warunkach przemysłowych. Można je szybko instalować zarówno w szafach sterowniczych (CP2xxx, o stopniu ochrony IP65 od frontu i IP20 od tyłu), jak i na specjalnych ramionach (w pełni szczelne urządzenia CP3xxx).

Warto dodać, że istnieje możliwość produkcji wersji wykonywanych na zamówienie klientów. Funkcjonalność może być dopasowana zarówno pod kątem wykonania obudowy, najważniejszych rozszerzeń, jak też interfejsów komunikacyjnych. W każdym z przypadków zapewniony jest wysoki poziom estetyki oraz niezawodności produktów.

OPROGRAMOWANIE STERUJĄCE TWINCAT 3

Rys. 2. Kompletne środowisko inżynierskie i sterujące TwinCAT 3

Drugim z elementów jest oprogramowanie TwinCAT (The Windows Control and Automation Technology), które w jednym systemie łączy środowisko inżynierskie, sterujące oraz runtime dla wszystkich urządzeń oferowanych przez firmę Beckhoff. Przekształca ono praktycznie dowolne urządzenie PC-based w system czasu rzeczywistego ze sterowaniem PLC (zgodnym z IEC 61131), NC, CNC oraz kontrolą pracy robotów. Daje również możliwość programowania w językach wysokiego poziomu przy zachowaniu bezpieczeństwa dzięki konfiguracji TwinSAFE.

TwinCAT wspiera architektury multi-server / multi-client, a także multi-runtime, co pozwala na tworzenie rozproszonych, wieloplatformowych systemów sterowania i wizualizacji. Niezależnie od koncepcji aplikacji, całość systemu może być stworzona z wykorzystaniem jednego narzędzia, co przyspiesza prace inżynierskie i ułatwia utrzymanie oraz rozbudowę systemu. TwinCAT komunikuje się w wielu protokołach, w tym OPC UA, BACnet oraz IEC 61850, a także wspiera sprawdzone w branży IT standardy bezpieczeństwa - m.in. HTTPS oraz WebSocket Secure.

HMI/SCADA ZE WSPARCIEM DLA HTML5

TwinCAT to nawet więcej niż kompletne środowisko inżynierskie i sterujące. Dzięki modułowi TwinCAT HMI użytkownicy uzyskali możliwość tworzenia wizualizacji bezpośrednio w środowisku Microsoft Visual Studio. Projektanci mogą korzystać z intuicyjnego edytora WYSIWYG (what you see is what you get), który umożliwia szybkie pobieranie elementów kontrolnych i wyświetlających z biblioteki, ich rozmieszczanie oraz łączenie z danymi pochodzącymi z urządzeń automatyki oraz systemów IT.

Możliwe jest też tworzenie modułów składających się z wielu elementów i ich wielokrotne używanie oraz używanie gotowych szablonów. Wszystko to zapewnia łatwość projektowania interfejsów przy zachowaniu ich wysokiej wydajności oraz interaktywności.

Najważniejszą cechą omawianego rozwiązania jest wykorzystanie języka HTML5. Pozwala on na tworzenie w pełni responsywnych wizualizacji, których wygląd i układ są zawsze dopasowane do rozdzielczości oraz orientacji ekranu urządzenia końcowego. Zależnie od potrzeb projektanta możliwe jest zaimplementowanie wizualizacji zarówno po stronie klienta jako JavaScript lub po stronie serwera jako rozszerzenia w języku C++ lub .NET.

Więcej informacji o TwinCAT HMI znaleźć można w artykule "TwinCAT HMI" publikowanym w lutowym wydaniu magazynu APA oraz na stronie www.automatykab2b.pl.

DROGA DO PRZEMYSŁU 4.0

Rys. 3. TwinCAT HMI zapewnia pełną integrację z Visual Studio

Systemy wizualizacji to dzisiaj znacznie więcej, niż tylko zbiór pojedynczych komponentów sprzętowych i oprogramowania. Współczesne platformy narzędziowe, takie jak TwinCAT HMI, pozwalają na skonfigurowanie systemu sterowania i stworzenie algorytmu PLC, jak też ergonomicznej i atrakcyjnej graficznie wizualizacji procesu.

Dodatkowo dzięki integracji z Visual Studio uzyskuje się dostęp do znanych i sprawdzonych standardów stosowanych przez branżę IT. Takie podejście jest korzystne zarówno dla projektantów, jak i użytkowników, gdyż pozwala im uniknąć potencjalnych problemów pojawiających się na styku kilku systemów. Dodatkowo "w pakiecie" mają oni zapewnioną możliwość uruchamiania wizualizacji zarówno na dużych komputerach panelowych, niewielkich HMI, jak też dowolnych urządzeniach przenośnych.

Korzystając z rozwiązań Beckhoff Automation możesz być już dzisiaj w epoce Przemysłu 4.0! Poznaj szeroką ofertę rozwiązań - informacje znajdziesz na stronie www.beckhoff.pl/multitouch
