Predykcyjna diagnostyka maszyn w oparciu o sterowniki PLC AC500 firmy ABB

Szczególnie kłopotliwymi przyczynami zatrzymania produkcji w przemyśle są awarie maszyn wirujących takich jak: silniki, generatory oraz przekładnie mechaniczne. Koszty, jakie powstają podczas nieoczekiwanych napraw interwencyjnych w takich sytuacjach, potrafią być bardzo duże. Jest to spowodowane zarówno kosztami bezpośrednich czynności serwisowych, jak i kosztami wynikającymi z zatrzymania produkcji.

Powyższe powoduje, że w przemyśle widoczny jest od kilku lat wyraźny trend do inwestowania w zaawansowane systemy ciągłej diagnostyki urządzeń. Jedną z najczęściej wykorzystywanych metod służących do oceny stanu maszyn jest metoda pomiarów drgań. Zazwyczaj do tego celu wykorzystuje się specjalne układy pomiarowe wraz z oprogramowaniem analitycznym.

AC500 CMS

W powyższe potrzeby idealnie trafia nowe rozwiązanie ABB o nazwie AC500 CMS (Conditions Monitoring System) bazujące na sterowniku programowalnym PLC. Minimalna konfiguracja urządzenia składa się z jednostki centralnej (CPU) PM592-ETH, nowego modułu pomiarowego FM502-CMS oraz wspólnej podstawki TF5x1-CMS wyposażonej w odpowiednie gniazda i zaciski przyłączeniowe.

Układ może być dodatkowo rozbudowany o standardowe moduły wejść/wyjść serii S500/S500-eCo. Tak skonfigurowany sterownik pozwala na bieżące monitorowanie kondycji maszyn, umożliwiając wdrożenie predykcyjnego modelu zarządzania linią produkcyjną.

Ważną zaletą proponowanego rozwiązania jest to, że układ pomiarowy został zaprojektowany jako moduł sterownika PLC AC500. Dzięki integracji urządzeń konfigurowanie i obsługa układu powinny być bardziej intuicyjne, co ułatwi codzienną prace służbom odpowiedzialnym za utrzymanie ruchu oraz automatykom zajmującym się wdrażaniem omawianego rozwiązania. Dzięki wbudowaniu układu pomiarowego w sterownik PLC nie jest wymagany zakup dodatkowego, specjalistycznego oprogramowania narzędziowego, a do konfiguracji, programowania i uruchamiania wystarcza pakiet Automation Builder.

ABB dostarcza odpowiednią bibliotekę bloków funkcyjnych, dokumentację oraz przykładowe projekty zarówno dla sterownika, jak i panelu operatorskiego. co umożliwia szybkie zastosowanie proponowanego rozwiązania w rzeczywistej aplikacji. Urządzenie może pracować jako system diagnostyczny i pełnić funkcje dodatkowe - ochronne, a także sterujące.

Może obejmować monitoringiem jedną lub wiele maszyn jednocześnie. W przypadku zastosowania platformy AC500 z nowym modułem CMS aktualne pozostają też jej dotychczasowe zalety, tj. wszechstronność, skalowalność, swoboda programowania w wielu językach czy łatwe udostępnianie danych do systemów nadrzędnych. Nowy produkt dostępny jest także w wykonaniu eXtreme Conditions (XC) przeznaczonym do trudnych warunków środowiskowych.

TYPOWE ZASTOSOWANIA AC500 CMS TO:

• Predykcyjne monitorowanie stanu maszyn - umożliwia bardzo wczesne wykrywanie wszelkich anomalii mogących doprowadzić do nagłego zatrzymania produkcji.
• Bieżąca ochrona maszyn - dzięki bieżącej analizie zbieranych danych możliwe jest natychmiastowe, automatyczne odstawienie maszyny w sytuacji nagłego pogorszenia parametrów.
• Gromadzenie danych pomiarowych - dane mogą być dodatkowo wykorzystywane jako pomocnicze źródło informacji podczas wyliczania współczynników jakości produkcji.

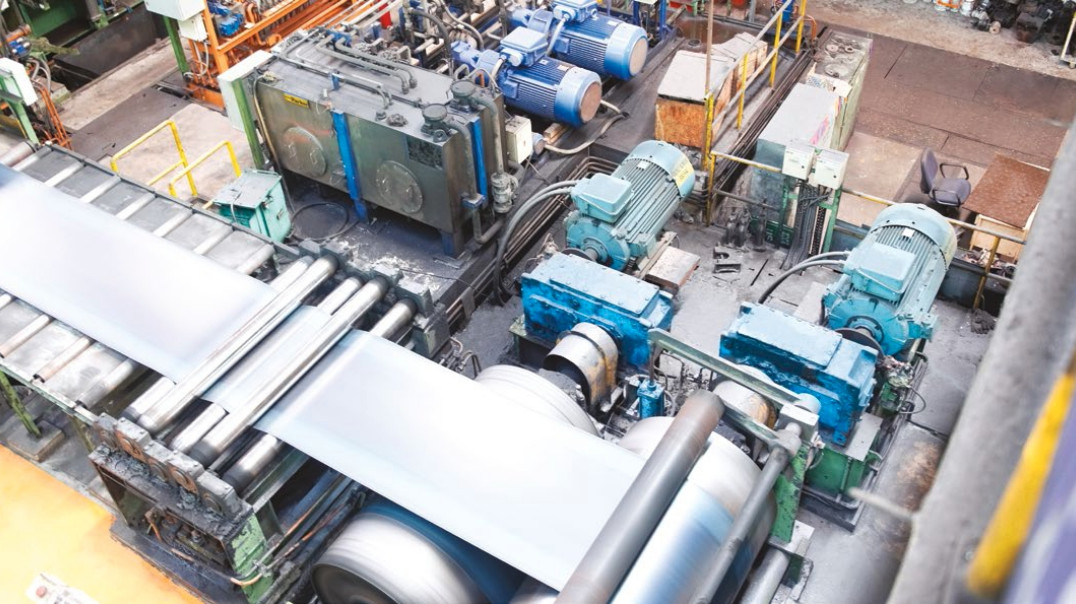

Maszyny najczęściej objęte omawianym rodzajem diagnostyki to m.in.: walcarki, turbiny, sprężarki, pompy, duże wentylatory oraz wszelkie inne urządzenia krytyczne z punktu widzenia procesów technologicznych.

ABB
www.abb.pl
