Przekładnie do prostych i wymagających zadań
| Prezentacje firmowe Silniki i napędyPrecyzja i niezawodne działanie maszyny nie byłyby możliwe bez wysokiej jakości komponentów mechanicznych. Należą do nich niewątpliwie przekładnie, których głównym celem jest przeniesienie wymaganego momentu obrotowego i zmiana prędkości, przekazywane z urządzenia podającego na odbierające. Ze względu na niewielkie rozmiary i przenoszenie dużych momentów obrotowych konstruktorzy często stawiają na przekładnie planetarne od uznanych producentów.
Firma WObit oferuje pełną gamę modeli przekładni planetarnych firmy Neugart z serii ekonomicznej oraz precyzyjnej, z wyprowadzeniem prostym, kątowym i w wykonaniach kołnierzowych. Przekładnie te charakteryzują się małymi luzami, solidną konstrukcją oraz szerokimi możliwościami montażu. Dzięki wewnętrznemu podziałowi obciążenia na kilka kół planetarnych możliwe jest przenoszenie dużych momentów obrotowych z wysoką sprawnością, przy zachowaniu zwartej konstrukcji. Ponadto ten podział zapewnia cichą pracę bez zakłóceń w przepływie mocy.
W wielu prostych aplikacjach, gdzie małe luzy kątowe nie są najważniejszym parametrem, największą popularnością cieszą się ekonomiczne przekładnie PLE. Charakteryzują się one sprawnością na poziomie 96% i są dostępne w 24 przełożeniach (i = 3,…,512). Modelem pośrednim jest seria PLPE, która zapewnia mniejsze luzy w przystępnej cenie.

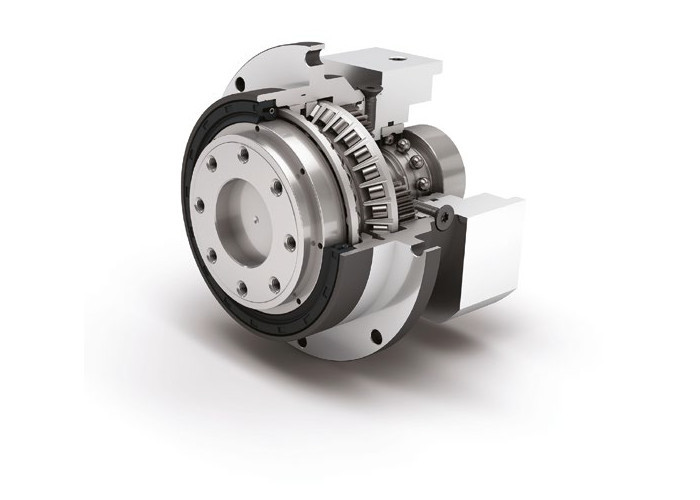

Najnowsza w ofercie przekładnia kołnierzowa PFHE z serii ekonomicznej to atrakcyjna alternatywa do aplikacji, w których występują duże obciążenia promieniowe. Jest wyposażona w dwa specjalne łożyska walcowe skośne, wstępnie naprężone. Na kołnierz wyjściowy mogą działać siły promieniowe do 5150 N, jak w przypadku aplikacji z zębatką lub kołem pasowym. Uszczelnienie przekładni spełnia wymagania stopnia ochrony IP65.
Przekładnie precyzyjne
Do aplikacji wymagających wysokiej precyzji została stworzona seria PSN. Są to przekładnie wykonane z helikalnym uzębieniem, które przenoszą duże momenty, zapewniają doskonałą synchronizację prędkości oraz płynność ruchu. Mają bardzo niewielkie luzy na poziomie 1 minuty kątowej, mogą też przenosić duże obciążenia osiowe i zapewniają wysokie przyspieszenia. Przekładnie precyzyjne dostępne są w wersji prostej, kołnierzowej oraz kątowej.
Precyzyjne przekładnie kątowe w wykonaniu kołnierzowym z serii WPSFN to doskonały wybór w dynamicznych aplikacjach, np. maszynach pakujących czy drukujących. Charakteryzują się doskonałą sztywnością i dynamiką, uzyskaną dzięki zastosowaniu spiralnych zębów. Helikalne uzębienie gwarantuje płynny ruch oraz doskonałą synchronizację prędkości. Co więcej, przekładnie WPSFN mają kompaktową konstrukcję – najmniejszą na rynku w swojej klasie parametrów.
Ciekawą serią są też modele WGN precyzyjnej przekładni kątowej z drążonym wałkiem. Mają kompaktową budowę, odpowiednią do niewielkiej przestrzeni montażowej. Dzięki drążonemu wałkowi możliwe jest wyprowadzenie bezpośrednio przez przekładnię różnych elementów, np. przewodów czy doprowadzenia instalacji chłodząco-smarującej do wnętrza obrabiarki. Dodatkowo seria WGN umożliwia rozdzielenie mocy na dwa wałki wyjściowe. Niewielkie luzy sprawiają, że te przekładnie sprawdzają się znakomicie w różnorodnych aplikacjach z serwonapędami.
HLAE – najwyższe standardy dla przemysłu spożywczego, farmaceutycznego i kosmetycznego
Firma Neugart od lat odgrywa pionierską rolę w rozwoju rozwiązań napędowych dla przemysłu spożywczego. Standardowe produkty dostępne są z opcjonalnymi smarami certyfikowanymi NSF-H1. Firma współpracuje z producentami maszyn do przemysłu spożywczego, takich jak krajalnice, ciągle udoskonalając przekładnie zgodnie z potrzebami branży. Co więcej, Neguart jest członkiem European Hygienic Engineering and Design Group (EHEDG) i prowadzi prace rozwojowe dotyczące dostosowywania przekładni do podwyższonych standardów higieny.
Rezultatem zaangażowania w czystą produkcję są certyfikowane przekładnie higieniczne HLAE. Neugart jest pierwszym na świecie producentem przekładni planetarnych, który otrzymał certyfikat 3-A RPSCQC zgodnie z rygorystycznymi i skrupulatnymi normami sanitarnymi 3-A. Audyt przez 3-A SSI jest dobrowolny, ale uważany za najwyższy standard na rynku. W związku z tym z reguły objęte są nim wszystkie inne międzynarodowe dyrektywy i rozporządzenia. Uszczelnienia HLAE są również certyfikowane przez FDA, więc zostały dopuszczone do stosowania w kontakcie z żywnością. Smar jest uznawany przez Amerykańską Narodową Fundację Sanitarną (NSF) jako H1 i dlatego także został zatwierdzony jako nadający się do kontaktu z żywnością.
Elastyczność podczas instalacji
Higieniczna przekładnia HLAE jest dostępna w trzech wielkościach dla przełożeń od i = 3 do i = 100 oraz dla znamionowych momentów obrotowych od 15 do 170 Nm. Zapewnia to wysoki stopień elastyczności: można ją przymocować do silników z kołnierzami B5 i B14 w dowolnej pozycji montażowej. Opcjonalnie dostępna jest wersja wału wyjściowego z wpustem pasowanym i wersja gładka. Dowolnie ustawiany zestaw uszczelniający zapewnia maksymalną ochronę higieniczną przy różnych grubościach ścian. Gwarantuje to maksymalną elastyczność, gdy przekładnia jest podłączana do maszyny.
Niezawodne nawet w ekstremalnych warunkach, przekładnie planetarne Neugart mogą wytrzymać intensywne użytkowanie w szerokim zakresie środowisk. Dzięki zoptymalizowanemu uszczelnieniu i specjalnym środkom smarnym, przekładnie te działają również w temperaturach od –40° C i spełniają najwyższe klasy ochrony, takie jak IP 69K.
Jak wybrać właściwą przekładnię?
Przekładnie Neugart są kompatybilne z wieloma napędami szczotkowymi, bezszczotkowymi, krokowymi czy serwonapędami. Aby ułatwić ich dobór, dostępne są dwa funkcjonalne narzędzia.
Pierwszym jest Tec Data Finder, które pozwala wygenerować arkusz danych z rysunkiem technicznym przekładni planetarnej, dopasowany do kołnierza silnika. Dane są dostarczane również w postaci modeli CAD, aby skrócić czas projektowania.
W bazie dostępnych jest ponad 17 tys. silników najpopularniejszych producentów napędów. Jeśli w zestawieniach brakuje silnika, użytkownik może wprowadzić wymiary modelu, który posiada. Wprowadzanie jest obsługiwane przez interaktywne pola, w których wymagane wartości silnika są zaznaczone kolorem na rysunku technicznym. Dane silnika można również podać w jednostkach metrycznych lub imperialnych, tj. w anglo-amerykańskim systemie miar.
Drugie narzędzie to NCP, czyli program służący do wykonania szybkich obliczeń planowanego układu napędowego. W ciągu kilku minut można skonfigurować odpowiednią kombinację silnika i przekładni, na podstawie danych wprowadzonych do aplikacji. Program jest bezpłatny i dostępny do pobrania ze strony internetowej producenta.
Zapraszamy do skorzystania z narzędzi do doboru przekładni, a w przypadku pytań – do kontaktu ze specjalistami WObit, pod numerem tel. 61 22 27 422.
