Single Pair Ethernet (SPE) - przełom w dziedzinie cyfryzacji i komunikacji przemysłowej
| Prezentacje firmowe KomunikacjaSingle Pair Ethernet (SPE) to przełom w dziedzinie cyfryzacji i komunikacji przemysłowej – umożliwia szybką i efektywną wymianę danych przy użyciu tylko jednej pary przewodów. Ta technologia jest kluczowa dla Przemysłowego Internetu Rzeczy (IIoT), gdzie niezawodność i szybkość transmisji są niezbędne. SPE pozwala na transmisję danych i zasilanie przez ten sam przewód, co jest ogromną zaletą w aplikacjach przemysłowych, w których ograniczenie ilości okablowania może znacząco wpłynąć na wydajność i koszty. Charakterystyka SPE sprawia, że mamy do czynienia z technologią innowacyjną w szerokim zakresie aplikacji, a tym samym stanowiącą prawdziwą wartość dodaną dla najnowocześniejszych infrastruktur komunikacyjnych. Firma Phoenix Contact jako lider w obszarze tej technologii oferuje szeroki zakres produktów zgodnych z normami IEC, co pozwala na łatwą integrację SPE w istniejących i nowych systemach przemysłowych.
Rozwiązania Ethernet, które są tradycyjnie stosowane w różnych branżach, zwykle wymagają dwóch par przewodów, a w przypadku Gigabit Ethernet i zwiększonej szybkości transmisji danych mogą być potrzebne nawet cztery pary. Tymczasem Ethernet jednoparowy (Single Pair Ethernet – SPE) działa tylko z pojedynczą parą przewodów, umożliwiając jednoczesną transmisję danych i zasilania. Prędkości transmisji osiągane przez tę technologię – od 10 Mb/s przy maksymalnej odległości transmisji wynoszącej 1000 m, do 1 Gb/s przy maksymalnej odległości transmisji wynoszącej 40 m – są wystarczające nawet dla najbardziej wymagających zadań, takich jak aplikacje, które obejmują intensywne wykorzystanie czujników sieciowych ze skanerami lub kamerami. Ethernet jednoparowy jest zatem odpowiedni do stosowania w wielu dziedzinach, które wcześniej zmagały się z ograniczeniami pod względem szybkości transmisji danych, zasięgu i płynnej komunikacji.
Połączenia do 1000 m, prędkości do 1 Gb/s
Single Pair Ethernet (SPE) to przełom w dziedzinie przemysłowych sieci Ethernet, rozszerzający opcje standardowych rozwiązań. Dzięki SPE możliwe jest tworzenie połączeń punkt-punkt na odległość do 1000 m, bez potrzeby stosowania dodatkowych repeaterów czy przełączników, co znacząco upraszcza infrastrukturę sieciową i zmniejsza ryzyko awarii. Technologia ta, oferując prędkości od 10 Mb/s do 1 Gb/s, jest odpowiednia dla wielu aplikacji przemysłowych – od linii produkcyjnych po systemy monitoringu. Dodatkowo, rozwój nowych standardów przez IEEE 802.3, mających na celu zwiększenie prędkości transmisji danych do 10 Gb/s i więcej, otwiera nowe perspektywy dla przyszłych zastosowań SPE, w tym dla krótkich odległości, poniżej 15 m, oraz dłuższych, do 500 m. To pokazuje, jak dynamicznie rozwija się technologia sieciowa, dostosowując się do rosnących wymagań Przemysłu 4.0.
Koszty automatyzacji, oszczędność miejsca i wysoka wydajność
W obliczu rosnącej generacji danych przez przemysłowe systemy, Single Pair Ethernet (SPE) jawi się jako przełomowa technologia, która może zrewolucjonizować zarządzanie i przetwarzanie informainformacji w zakładach produkcyjnych. Przeciętna fabryka generuje obecnie ok. 1 TB danych dziennie. Dzięki swojej zdolności do zapewnienia niezawodnej i ciągłej komunikacji od czujnika aż do chmury, SPE staje się kluczowym elementem w budowie inteligentnych środowisk produkcyjnych. Zintegrowane rozwiązania okablowania, które oferuje SPE, nie tylko upraszczają infrastrukturę sieciową, ale również zwiększają jej bezpieczeństwo i efektywność operacyjną.
W kontekście Przemysłu 4.0, gdzie autonomiczne roboty i inteligentne urządzenia końcowe odgrywają coraz większą rolę, SPE oferuje szybkość transmisji danych, która przewyższa tradycyjne systemy Fieldbus. To umożliwia wyższą częstotliwość próbkowania i przesyłanie większej ilości danych, co jest kluczowe dla precyzyjnej i efektywnej pracy robotów. Ponadto, uproszczone okablowanie, które łączy dane i zasilanie w jednym przewodzie, znacząco redukuje złożoność systemu, co przekłada się na niższe koszty instalacji i konserwacji.

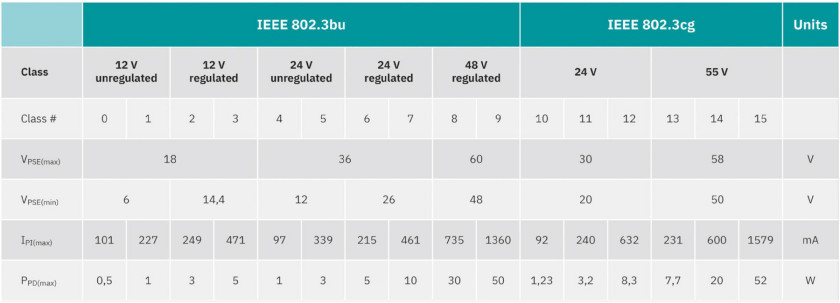

Hybrydowe rozwiązania SPE, łączące styki danych i zasilania w jednym złączu, są odpowiedzią na przyszłe wymagania wydajnościowe, mogące wykraczać poza obecne standardy Power over Data Line (PoDL). Takie innowacje nie tylko zwiększają elastyczność i skalowalność systemów, ale również minimalizują ryzyko błędów i ułatwiają serwisowanie. W rezultacie, SPE stanowi ekonomiczne rozwiązanie, które może przyczynić się do zwiększenia konkurencyjności przedsiębiorstw poprzez optymalizację procesów produkcyjnych i redukcję kosztów operacyjnych.
Bezpieczeństwo i wydajność: technologia APL oparta na SPE
Advanced Physical Layer (APL) stanowi przełom w dziedzinie przemysłowej automatyki, oferując specjalny standard Single Pair Ethernet (SPE) dla obszarów wymagających szczególnej ochrony, takich jak strefy zagrożone wybuchem. APL, korzystając z normy 10BASE-T1L, określonej w IEEE 802.3cg oraz specyfikacji IEC TS 60079-47, nie tylko zapewnia bezpieczeństwo transmisji danych w trudnych warunkach, ale również umożliwia zasilanie urządzeń przez ten sam kabel. Dzięki temu stanowi idealne rozwiązanie dla przemysłu procesowego, który wymaga niezawodności i bezpieczeństwa w transmisji danych oraz zasilania. Technologia ta pozwala na tworzenie długich linii komunikacyjnych, sięgających nawet 1000 m (rozgałęzienia do 200 m) oraz zapewnia interoperacyjność między urządzeniami różnych producentów, co jest kluczowe dla integracji systemów. Dodatkowo, APL umożliwia zbieranie i analizę dużych ilości danych, co jest nieocenione w procesach konserwacyjnych i optymalizacyjnych. W sektorach takich jak naftowy, gazowy czy chemiczny, APL otwiera nowe możliwości dla efektywnych sieci przemysłowych, umożliwiając modernizację istniejących systemów przy wykorzystaniu obecnego okablowania i protokołów ethernetowych, takich jak EtherNet/IP, HART-IP, OPC UA i PROFINET, co przekłada się na znaczące oszczędności i zwiększenie efektywności operacyjnej.
Istnieje wiele obszarów, w których sieci oparte na protokole IP z SPE mogą być użytecznymi dodatkami lub rozwiązaniami zastępczymi – są to wszystkie aplikacje, wymagające spójnej komunikacji opartej na protokole IP na duże odległości i na ograniczonej przestrzeni. Phoenix Contact rozpoczął pracę nad potencjałem Single Pair Ethernet bardzo wcześnie. Dlatego nasi eksperci mają ogromne doświadczenie w zakresie potencjalnych zastosowań oraz wymagań SPE i są w stanie zapewnić kompleksowe i dostosowane rozwiązania. Możliwości tej kluczowej technologii są ogromne i umożliwiają postęp w dziedzinie cyfryzacji. Phoenix Contact dysponuje wiedzą oraz odpowiednimi narzędziami, niezbędnymi do realizacji i integracji Ethernetu jednoparowego w szerokim zakresie dziedzin – aby sprostać wyzwaniom przyszłości.
Paweł Zientarski
Menedżer Obszaru Biznesu – złącza i obudowy do elektroniki, rynek dystrybucji
pzientarski@phoenixcontact.pl
tel. 694 485 087
Phoenix Contact
www.phoenixcontact.pl
