Nowa generacja zaworów 2-drogowych do wbudowania LC_8X/ zwiększa wydajność i efektywność hydraulicznych zaworów logicznych

Dzięki ulepszonemu 2-drogowemu zaworowi LC_8X/ firma Bosch Rexroth zwiększa efektywność energetyczną i kosztową zaworów logicznych dla wysokiego przepływu i precyzyjnej kalibracji. Nowa wersja uznanych na rynku serii LC_5X/, LC_6X/ i LC_7X/ otwiera jeszcze szerszy zakres zastosowań w budowie maszyn i urządzeń.

Posłuchaj
00:00

Dzięki niższemu o 60% współczynnikowi delta-p, LC_8X/ po raz kolejny zapewnia znaczny wzrost wydajności. Maksymalne ciśnienie robocze, które zostało zwiększone do 450 barów, również zwiększa wydajność w szerokim zakresie funkcji kierunkowych, ciśnieniowych i łączonych. Dalsze ulepszenia dotyczą kryteriów wydajności, stabilności, konstrukcji i przechowywania.

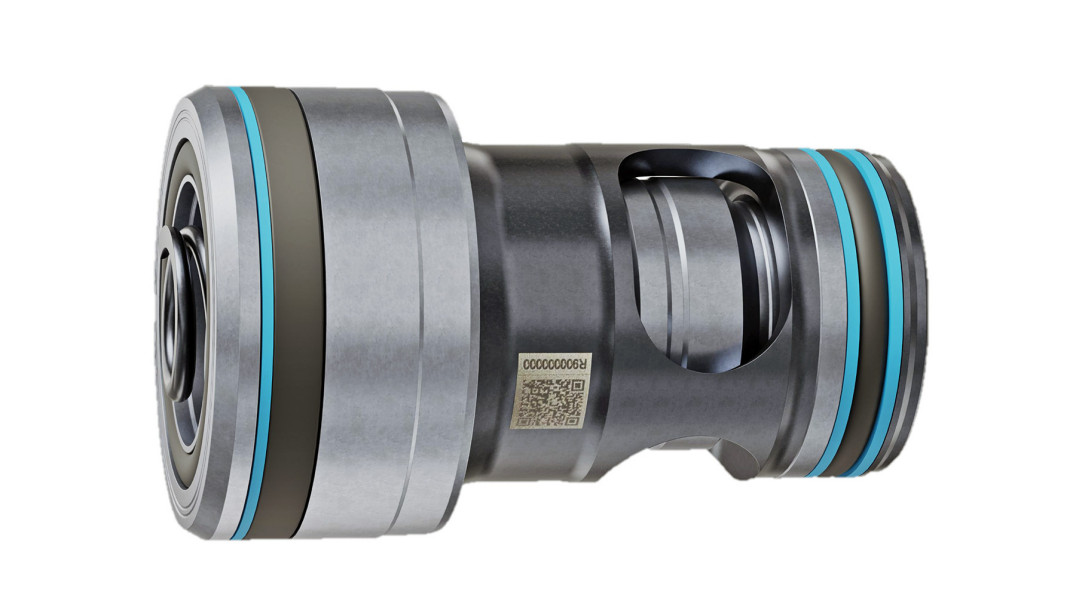

Nowy zawór nabojowy 2-drogowy LC_8X/ jest obecnie dostępny w rozmiarach nominalnych 16, 25 i 32. Oprócz standardowej wersji dla 420 barów, Bosch Rexroth oferuje również wszystkie warianty dla maksymalnego ciśnienia 450 bar. Ciśnienie bezpieczeństwa zostało zwiększone do maksymalnej wartości 490 bar.

Dzięki geometrii zoptymalizowanej pod kątem przepływu, LC_8X/ oferuje do 60% mniejsze straty ciśnienia dla funkcji kierunkowych w porównaniu z popularną serią 7X. W porównaniu z poprzednimi seriami, redukcja oporu przepływu (delta-p) jest większa, co bezpośrednio wpływa na wzrost wydajności i osiągów przy modernizacji.

Wysoka niezawodność przez długi okres eksploatacji

Ulepszona i zmieniona koncepcja uszczelnienia promieniowego zwiększa odporność na zewnętrzne skoki ciśnienia i znacznie opóźnia lub zapobiega występowaniu przecieków zewnętrznych. Nowe, zoptymalizowane pod kątem tarcia uszczelnienie tłoka, które można zintegrować w standardowej wersji, zapobiega wewnętrznym wyciekom i pozwala uniknąć strat mocy hydraulicznej.

Uproszczenie procesów obniżania kosztów

Wraz z ciągłą standaryzacją rodziny zaworów, Bosch Rexroth tworzy również podstawę do uproszczenia procesów redukcji kosztów u producenta maszyn - od planowania projektu i konstruowania, poprzez montaż i uruchomienie, aż po przechowywanie i eksploatację. Eliminuje to również dodatkowe koszty, które wcześniej występowały w przypadku dodatkowych opcji. Istniejące osłony produktu mogą być nadal używane ze względu na ich kompatybilność z poprzednią serią, co również zapewnia oszczędności.

Na przykład wielofunkcyjna wersja standardowa typu "wszystko w jednym" upraszcza magazynowanie i zarządzanie częściami zamiennymi. Opcjonalne kształty tłoków z gwintem środkowym, który można zamknąć lub wyposażyć w dysze, ułatwiają konfigurację funkcji ciśnieniowych. Do standardowej oferty funkcji zaworu zwrotnego dodano również typ tłoka z wewnętrznym powrotem ciśnienia.

Nowe, zintegrowane uszczelnienie tłoka skraca czas potrzebny na projektowanie i montaż, ponieważ pozwala uniknąć późniejszych zmian w projekcie lub liście elementów. Ponadto eliminuje konieczność stosowania pośrednich lub specjalnych osłon stosowanych w poprzednich seriach, co znacznie zmniejsza liczbę opcji.

Opakowanie dodatkowo przyczynia się do efektywnego wykorzystania zasobów: zawory są dostarczane w sprawdzonych, odpornych na uderzenia i chroniących przed wpływem środowiska okrągłych, wykonanych z materiałów pochodzących z recyklingu pojemnikach, które nadal spełniają wysokie standardy jakości opakowań firmy Bosch Rexroth.

Nowe funkcje dla instalacji, użytkowania i demontażu

Górna pokrywa dwuczęściowego opakowania posiada zintegrowany element ułatwiający prawidłowy montaż w przewidzianym otworze montażowym.

Zmieniona koncepcja serwisowa, która obejmuje teraz kompletny zestaw uszczelek ze wszystkimi niezbędnymi elementami - w tym uszczelkami oleju sterującego do pokrywy górnej LFA-7X - oszczędza czas podczas konserwacji. Kolejna nowość: zintegrowany rowek demontażowy i dodatkowy element na suwaku sterującym ułatwiają demontaż całego elementu.

- Wszechstronny, dalszy rozwój uznanego na całym świecie poprzedniego modelu LC_7X/ wyznacza nowe standardy w zakresie wydajności, efektywności energetycznej, uproszczenia i stabilności - z pełną kompatybilnością z poprzednią serią i niezmienioną ceną katalogową w porównaniu z wcześniej dostępnymi standardowymi komponentami - podsumowuje Janis Kunkel, kierownik projektu rozwoju LC_8X/ w firmie Bosch Rexroth.

Źródło: Bosch Rexroth

Więcej na www.boschrexroth.pl
