Łączność i elektronika na współczesnym polu walki wymagają nieprzerwanej wymiany danych i zdecentralizowanej dystrybucji energii. Sprzęt, taki jak urządzenia GPS, czujniki środowiskowe, radia taktyczne i systemy noktowizyjne, potrzebuje małych złączy, które poradzą sobie z obsługą sygnałów cyfrowych i analogowych w czasie rzeczywistym.
Podobny trend obserwuje się w systemach zasilania, gdzie rozpowszechnienie przenośnych i ubieralnych podsystemów zwiększa zapotrzebowanie na zdecentralizowane ładowanie i rozproszone architektury zasilania. Zastosowania te wymagają złączy, które mają kompaktową budowę, a jednocześnie zapewniają integralność sygnału, efektywność energetyczną i ekranowanie EMI - wszystko to w jednej, zajmującej mało miejsca konstrukcji.
Aby spełnić te oczekiwania, złącza małoformatowe wykorzystują układy pinów o wysokiej gęstości, hybrydowe konfiguracje styków oraz materiały dobrane ze względu na ich stabilność termiczną i wytrzymałość mechaniczną. Płaskie mechanizmy łączenia, takie jak interfejsy bagnetowe i zatrzaskowe, zaprojektowane są do szybkiego montażu bez pogorszenia szczelności czy odporności na wibracje. Ponadto ich konstrukcje fizyczne są zoptymalizowane pod kątem integracji w kompaktowych obudowach lub systemach zabudowanych, co odpowiada wymaganiom platform modułowych i ubieralnych.
Zarządzanie złożonością w skali mikro
Przejście na mniejsze złącza pociąga za sobą nowe wyzwania techniczne. W miarę jak ich wielkość nieustannie maleje, złącza muszą utrzymywać stabilność mechaniczną, radząc sobie jednocześnie z rosnącą złożonością elektryczną. Wyższe gęstości prądu mogą powodować miejscowe nagrzewanie, a to wymaga skutecznego odprowadzania ciepła, co ma kluczowe znaczenie w coraz bardziej ograniczonych przestrzeniach.
Utrzymanie integralności sygnału na liniach szybkiej transmisji danych staje się trudniejsze w miarę zmniejszania odległości między stykami. Konieczna jest precyzyjna kontrola impedancji, skuteczne ekranowanie oraz dobrze zaprojektowane uziemienie, często w obudowach o wysokości zaledwie kilku milimetrów. Przy takich rozmiarach konstrukcji istotny jest dobór właściwych materiałów i przestrzeganie ścisłych tolerancji produkcyjnych. Lekkie tworzywa sztuczne i materiały kompozytowe o wysokich parametrach dają dobrą odporność chemiczną, niską masę oraz stabilność termiczną, a precyzyjnie obrabiane metalowe osłony zwiększają niezawodność mechaniczną.
Mechanizmy łączenia muszą być w stanie wytrzymać setki cykli łączenia bez utraty wydajności nawet w środowiskach narażonych na działanie pyłu, wilgoci i substancji korozyjnych. Małe rozmiary tych złączy sprawiają, że dopuszczalny margines błędu jest niewielki. Niedopasowanie mechaniczne, niewystarczająca siła docisku czy słabe uszczelnienie mogą narazić na szwank cały system.
Wymagania zależne od platformy
W miarę poszerzania palety zastosowań rosną również wymagania dotyczące montażu i integracji złączy. Wiele złączy małoformatowych obsługuje teraz szereg konfiguracji, np. płyta-płyta, panel-kabel, a nawet konstrukcje o niskim lub zerowym profilu, dając inżynierom większą swobodę w warunkach ograniczonej przestrzeni.
Systemy modułowe często wykorzystują konstrukcje wtykowe z pływającymi mocowaniami, które kompensują niewspółosiowość przy zachowaniu bezpiecznego połączenia mechanicznego. W systemach ubieralnych, noszonych przez żołnierzy lub zamontowanych w pojazdach, złącza o niskim profilu zmniejszają ryzyko zaczepienia się i redukują całkowitą wysokość, zwiększając bezpieczeństwo operacyjne i łatwość maskowania.
Gdy potrzebne są dodatkowe zabezpieczenia, wbudowane mechanizmy blokujące zapewniają dotykowe i akustyczne potwierdzenie połączenia. Funkcja ta jest niezbędna dla operatorów terenowych, działających w warunkach słabego oświetlenia lub dużego stresu.
Współistnienie z interfejsami starszego typu
Złącza małoformatowe oferują znaczne korzyści funkcjonalne w nowoczesnych konstrukcjach, jednak nie są w stanie zastąpić tradycyjnych złączy klasy militarnej (Mil-Spec) we wszystkich zastosowaniach. Dotychczasowe standardy, takie jak MIL-DTL-38999, pozostają kluczowe w infrastrukturze lotniczej i obronnej ze względu na ich sprawdzoną niezawodność i obciążalność. Jednak w sytuacjach, gdy znaczenie ma wielkość, masa i modułowość, np. w bezzałogowych systemach lotniczych czy urządzeniach komunikacyjnych noszonych przez żołnierzy, złącza małoformatowe oferują wyraźne korzyści.
W rezultacie we współczesnych systemach często przyjmuje się podejście hybrydowe, wykorzystując zarówno tradycyjne, jak i zminiaturyzowane interfejsy odpowiednio do potrzeb profilu operacyjnego. Pozwala to projektantom na równoważenie innowacji z istniejącymi rozwiązaniami, gdyż mogą korzystać z efektywności złączy małoformatowych, sięgając jednocześnie po większe opcje klasy militarnej o sprawdzonej wytrzymałości. Ten trend odzwierciedla szerszą zmianę w kierunku elastycznych, zgodnych ze standardami systemów, które umożliwiają stopniową modernizację i integrację technologii.
Integracja w przyszłości
Oczekuje się, że wraz ze wzrostem złożoności systemów złącza małoformatowe będą ewoluować poza rolę pasywnego sprzętu. Przyszłe rozwiązania mogą obejmować zintegrowaną diagnostykę, funkcje monitorowania stanu lub wbudowane czujniki zdolne do wykrywania zużycia, wnikania wilgoci czy niewspółosiowości połączeń. Takie innowacje wspierałyby strategie konserwacji predykcyjnej i pomogły wydłużyć cykle życia systemów w wymagających środowiskach. Równolegle rośnie zainteresowanie standaryzacją obudów złączy stosowanych w różnych platformach w celu umożliwienia modułowości, ułatwienia wymiany i przyspieszenia zmian konfiguracji w terenie.

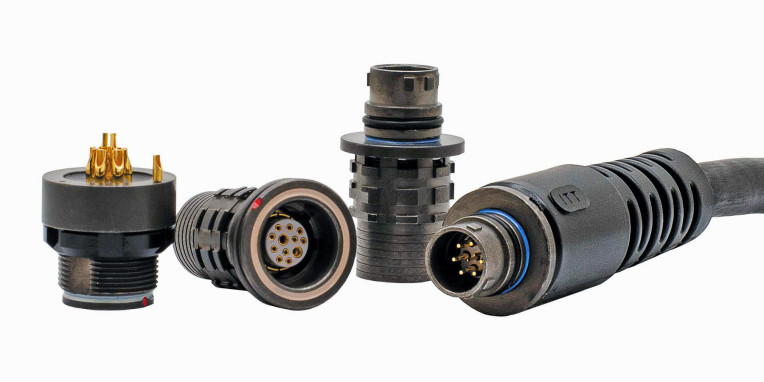

Producenci złączy rozwijają technologię złączy małoformatowych, by sprostać rosnącym wymaganiom zestawów noszonych przez żołnierzy oraz platform taktycznych. Seria HDx firmy ITT Cannon w dystrybucji PEI-Genesis oferuje lekkie, okrągłe złącze małoformatowe o wysokiej gęstości, zdolne do obsługi HDMI, USB i Ethernetu w konfiguracjach znacznie mniejszych niż tradycyjny standard MIL DTL 38999. Złącza te, o żywotności na poziomie ponad 5000 cykli łączenia, przeznaczone są do pracy w temperaturach od −51°C do +125°C.
W miarę jak platformy wojskowe i lotniczo-kosmiczne stają się coraz bardziej mobilne, modułowe i oparte na danych, złącza małoformatowe, które dawniej miały rolę pomocniczą, zaczynają być kluczowym komponentem. Te miniaturowe połączenia umożliwiają stosowanie całkowicie nowych architektur w wyposażeniu elektronicznym noszonym przez żołnierzy, systemach bezzałogowych i komunikacji w czasie rzeczywistym na polu walki. Dzięki integracji sygnału, zasilania i szybkiego transferu danych w wytrzymałych, kompaktowych obudowach złącza małoformatowe bezpośrednio wspierają elastyczność i niezawodność operacyjną niezbędną we współczesnych środowiskach o znaczeniu krytycznym dla danych zastosowań.
Więcej informacji o szerokim asortymencie złączy małoformatowych i Mil-Spec w ofercie PEI-Genesis.
