W procesie projektowania zwrócono szczególną uwagę na to, aby mogły one współpracować z napędami DC z rodziny GXR/SXR. Dzięki temu możliwe jest tworzenie idealnie dopasowanych kombinacji obejmujących enkoder, napęd i przekładnię, które następnie można łączyć ze sobą w kompaktowy sposób, z zachowaniem zgodności średnicy i bez dodatkowych elementów łączących.
Tolerancja wysokich momentów obrotowych i zmian obciążenia

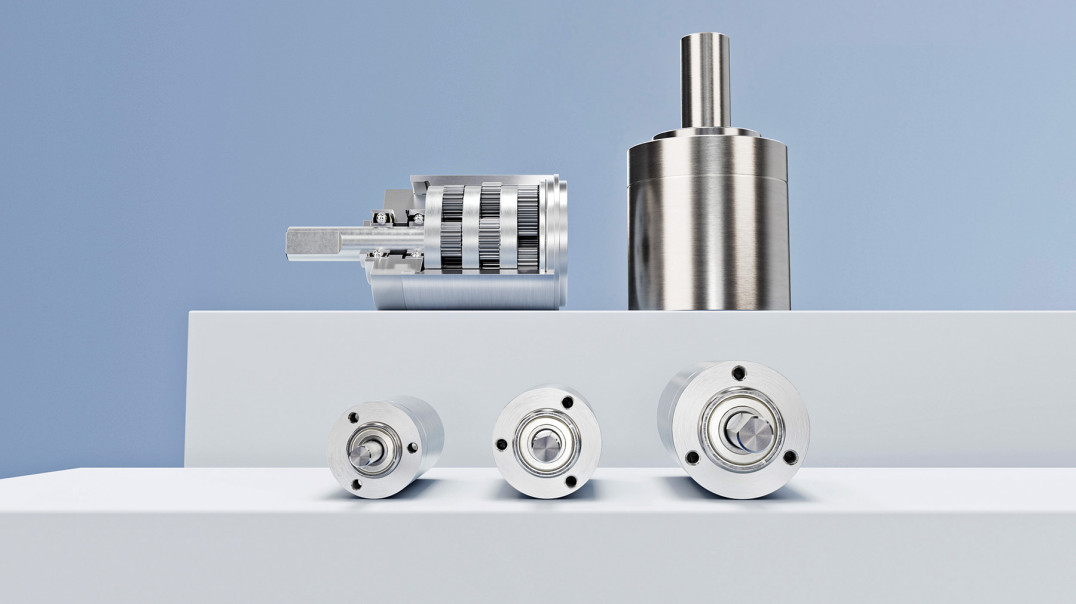

Seria przekładni GPT została opracowana pod kątem wyjątkowo wysokich momentów obrotowych. Zastosowanie do sześciu planet na stopień umożliwia osiągnięcie mniejszej całkowitej długości, a tym samym większej mocy w jak najmniejszej przestrzeni. Przekładnie planetarne GPT są produkowane z hartowanej stali nierdzewnej, a ich połączenia są spawane w sposób ciągły. Dzięki temu możliwe jest niezawodne przenoszenie dużych sił.
Przekładnie są dostępne w wariantach o średnicy od 14 do 42 mm, a więc są znacząco krótsze od alternatywnych modeli o jednakowej średnicy. Tolerują ciągłe zmiany obciążenia, w tym także nagłe lub bardzo silne zmiany.
Przykładowo model 42 GPT może osiągać szczytowy moment obrotowy rzędu 25 Nm. W zależności od wariantu możliwe są ciągłe momenty obrotowe w zakresie od 6 do 18 Nm oraz prędkości nawet 24 000 obr./min. Za sprawą szerokiego wyboru równomiernie rozłożonych przełożeń (od 3:1 do 1437:1) te rozwiązania napędowe można efektywnie adaptować do szerokiego zakresu zastosowań. Zoptymalizowana koordynacja komponentów oraz wysokowydajnych środków smarnych, jak również szeroki wybór różnorodnych łożysk wału przyczyniają się do dalszego wzrostu wydajności.
Duży moment obrotowy lub niski poziom hałasu
Niskoszumowa seria z rodziny GPT została opracowana do zastosowań wymagających niskiego poziomu słyszalnego hałasu, np. ze względu na komfort osób lub pracę większej liczby silników. Dzięki temu, że stopień wejściowy obejmuje koła zębate wykonane z tworzywa sztucznego, modele 22 GPT LN i 32 GPT LN obniżają poziom hałasu o nawet 10 dB w porównaniu do wersji standardowej.
Pomimo tego nadal są one zdolne do przenoszenia okazjonalnych momentów szczytowych wynoszących odpowiednio do 4 lub 12 Nm. Nadają się do pracy w szerokim zakresie temperatury od -30 do +110°C, utrzymują wysoką sprawność nawet w przypadku częstych lub nagłych zmian obciążenia oraz imponują nie tylko wydajnością, lecz także bardzo korzystnym stosunkiem jakości do ceny.
Modele HT są odpowiednie do warunków otoczenia wymagających bardziej wytrzymałych urządzeń. Dzięki zmodyfikowanej geometrii nadają się do większych obciążeń, zapewniają lepsze właściwości dynamiczne oraz maksymalną wydajność. Mają trzy lub cztery stopnie, liczne przełożenia i zakres temperatury roboczej 1/2 od -30 do +120°C. Nagłe zmiany obciążenia lub zatrzymania awaryjne nie wpływają na żywotność tych napędów. W zależności od modelu luz wynosi od 0,8 do 0,6°, co zapewnia dokładne i powtarzalne pozycjonowanie w obrębie szerokiej gamy zastosowań.
Źródło: FAULHABER
Więcej na www.faulhaber.com
