Nowoczesne systemy automatyki przemysłowej coraz częściej odchodzą od rozdzielania funkcji wizualizacji i sterowania pomiędzy dwa niezależne urządzenia. Tam, gdzie jeszcze niedawno niezbędny był panel HMI i oddzielny sterownik PLC, dziś ich zadania może realizować jedno rozwiązanie. Nowa seria ecomatDisplay od ifm łączy funkcje panelu operatorskiego i zintegrowanego sterownika PLC, upraszczając budowę kompaktowych systemów sterowania oraz ograniczając liczbę komponentów.
Urządzenia programowane są w środowisku CODESYS V3.5 zgodnym z normą IEC 61131-3 lub z wykorzystaniem frameworka Qt, co umożliwia tworzenie zarówno klasycznych aplikacji sterujących, jak i nowoczesnych interfejsów operatorskich.
Mniej urządzeń, prostsza architektura systemu
Panele ecomatDisplay wyposażono w obsługę szerokiego zakresu protokołów komunikacyjnych, m.in. PROFINET IO-Controller, EtherCAT Master, EtherNet/IP, Modbus TCP, OPC UA oraz CAN. Dzięki temu mogą pełnić funkcję centralnego sterownika współpracującego z rozproszonymi modułami wejść i wyjść (remote I/O), napędami czy innymi urządzeniami sieciowymi.
W efekcie możliwe jest uproszczenie architektury systemu sterowania, ograniczenie liczby komponentów w szafie sterowniczej oraz zmniejszenie nakładów związanych z projektowaniem, okablowaniem i uruchomieniem instalacji. W wielu niewielkich i średnio złożonych aplikacjach pozwala to nawet na rezygnację z oddzielnego sterownika PLC.
Wydajna platforma dla nowoczesnych aplikacji

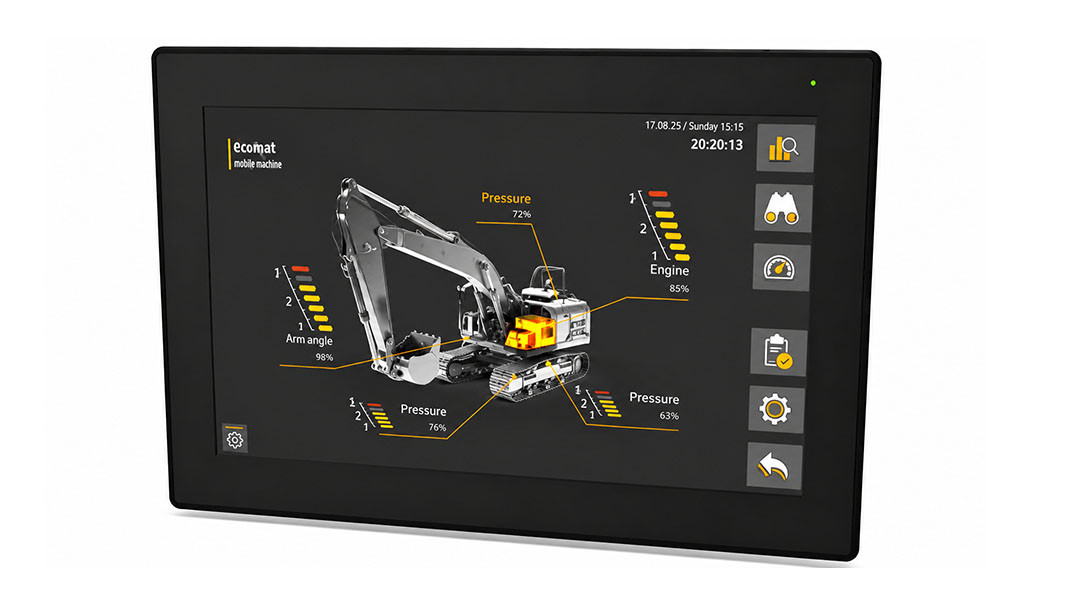

Nowa seria obejmuje modele z ekranami dotykowymi o przekątnych 5, 7, 10 i 12 cali. Zastosowane wyświetlacze IPS z technologią optical bonding zapewniają wysoką czytelność obrazu, szerokie kąty widzenia oraz komfort obsługi nawet w trudnych warunkach oświetleniowych.
Za wysoką wydajność odpowiadają 64-bitowe procesory ARM z układami GPU, wspierane przez 1 GB pamięci RAM oraz nawet 64 GB pamięci Flash. Taka konfiguracja pozwala jednocześnie realizować rozbudowaną wizualizację HMI oraz funkcje sterowania bez kompromisów w zakresie wydajności.
Gotowe do pracy w wymagającym środowisku przemysłowym
Panele ecomatDisplay zaprojektowano z myślą o niezawodnej pracy w wymagających warunkach przemysłowych (także na zewnątrz, bez dodatkowych zabezpieczeń). Aluminiowa obudowa, hartowane szkło frontowe oraz stopień ochrony IP67 zapewniają wysoką odporność na pył, wilgoć oraz czynniki zewnętrzne. Urządzenia są również odporne na wibracje i wstrząsy, dzięki czemu sprawdzają się wszędzie tam, gdzie standardowe panele operatorskie narażone są na intensywną eksploatację.
Najważniejsze cechy
- panel operatorski HMI ze zintegrowanym sterownikiem PLC,
- programowanie w środowisku CODESYS V3.5 lub Qt,
- możliwość realizacji funkcji sterowania i wizualizacji na jednym urządzeniu,
- obsługa PROFINET IO-Controller, EtherCAT Master, EtherNet/IP, Modbus TCP, OPC UA oraz CAN,
- współpraca z rozproszonymi modułami remote I/O,
- 64-bitowa platforma z procesorami ARM,
- do 64 GB pamięci Flash i 1 GB RAM,
- wyświetlacze IPS 5”, 7", 10" i 12" z technologią optical bonding,
- stopień ochrony IP67,
- odporność na wibracje i wstrząsy.
Źródło: ifm electronic
Więcej na www.ifm.com
