Przekładnie planetarne PHQ-ME firmy STOBER

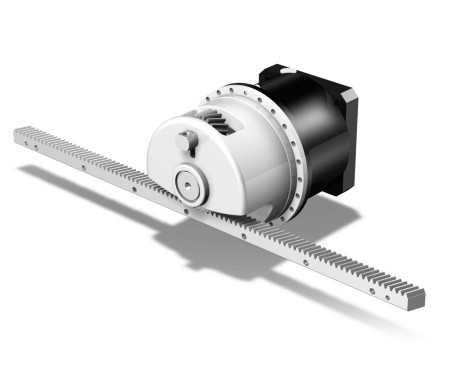

Przekładnie planetarne PHQ z kołnierzem obrotowym. Zakres przełożeń 5,5:1 – 600:1. Max. momenty 200 – 43 000 Nm. Luz ≤ 1,0 – 3,0 arcmin. Opcjonalnie z hamulcem bezpieczeństwa, z napędem zębatkowym.

Właściwości przekładni planetarnych PHQ-ME:

• Quattro Power to innowacyjny system 4-planetarny!
• Wysokiej jakości przekładnia śrubowa z maksymalną sztywnością skrętną i przechylną.
• Wał wyjściowy: kołnierz obrotowy
• Standardowy lub zredukowany luz obrotowy
• Precyzyjne – przełożenie przekładni w postaci ułamka, brak błędów pozycjonowania
• Bezobsługowe – nie wymaganą wymiany oleju, ani konserwacji
• Cichobieżne – koła zębate o skośnym uzębieniu, max 59 – 64 dB
• Standardowo uszczelnienie FKM na wejściu / NBR na wyjściu
• Niskie momenty bezwładności
• Sztywne łożysko wyjściowe z powodu napięcia wstępnego
• Praca ciągła bez dodatkowego chłodzenia
• Temperatura otoczenia od 0° C do 40° C (inny zakres temperatur na zapytanie)
• Max. temperatura obudowy przekładni ≤ 90 °C
• Klasa ochrony IP65
• Dowolna pozycja pracy
• Gotowe do pracy i zalane syntetycznym olejem przekładniowym typu CLP HC ISO VG 150.
• Jedna warstwa lakieru podkładowego w kolorze RAL7001 lub RA9005

Wykonania opcjonalne przekładni planetarnych PHQ-ME

• Wzmocnione łożyskowanie osiowe i radialne wału wyjściowego dla wielkości PHQ4-PHQ5
• Uszczelnienie FKM VITON dla wysokich temperatur
• Z modułowym kołem zębatym ATLANTA o skośnym uzębieniu
• Konstrukcja przeciwwybuchowa zgodnie z dyrektywą ATEX 2014/34/UE
• Specjalne oleje dla przemysłu spożywczego na życzenie klienta
• Dwie lub więcej lakierów i w dowolnym kolorze RAL
• Wykonanie Washdown
• Klasa ochrony IP66
• Bez adaptera – bezpośrednio z serwosilnikami EZ/LM
• Z hamulcem bezpieczeństwa w adapterze przekładni

Właściwości adapterów przekładni planetarnych firmy Stober:

• Prosty i szybki montaż serwosilnika
• ME – adapter serwosilnika z kołnierzem kwadratowym i bezluzowym sprzęgłem zaciskowym EasyAdapt. Jednoczęściowe, wytrzymałe złącze zaciskowe z funkcją rozprężania
• MEL – adapter dużych serwosilników z kołnierzem kwadratowym i bezluzowym sprzęgłem zaciskowym EasyAdapt
• MF – adapter serwosilnika z kołnierzem kwadratowym i bezluzowym sprzęgłem zaciskowym FlexiAdapt. Wytrzymałe, spawane laserowo sprzęgło mieszkowe z funkcją rozprężania. Ze zintegrowaną termiczną kompensacją długości, kompensuje rozszerzalność liniową wału silnika. Wał silnika oddzielony od sił osiowych.
• MB – adapter serwosilnika z kołnierzem kwadratowym ze sprzęgłem kłowym i zintegrowanym hamulcem bezpieczeństwa ServoSTOP
• Wyważone dla cichej pracy bez wibracji, nawet przy dużych prędkościach
• Szeroki zakres średnic i długości wałów silnika
• Bezbłędne dzięki dokładnemu wyśrodkowaniu silnika
• Silnik można zdemontować w dowolnej pozycji
• Opcjonalne podwójne uszczelnienie w adapterach przekłądni PHQ531, PHQ7 – PHQ10
• Opcjonalnie wkładka klucza nasadowego do montażu silnika na przekładni przy użyciu adaptera silnika ME/MEL/MF
