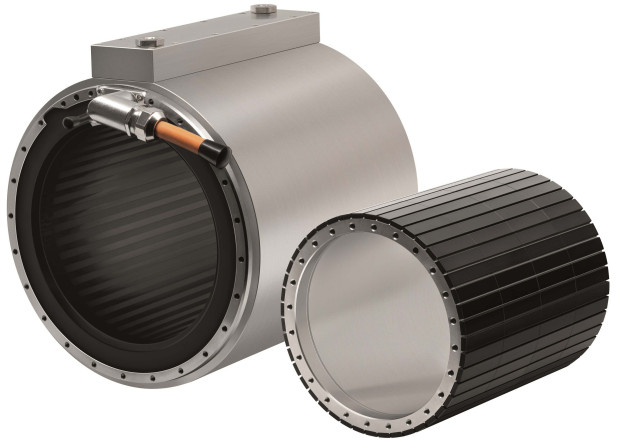

Silniki momentowe ETEL TMB+ ze zintegrowanym systemem chłodzenia

Od ponad dziesięciu lat ETEL produkuje wysokiej jakości silniki momentowe TMB+, używane w tysiącach maszyn na całym świecie. Obecnie, dzięki nowym wersjom z zamkniętym płaszczem chłodzącym, zintegrowanie silnika momentowego w maszynie jest łatwiejsze niż kiedykolwiek. W przeszłości, kanały chłodzące na zewnątrz silnika momentowego wymagały od użytkownika zaprojektowania wokół niego osłony.

Procedurę tą komplikowało szereg czynników, takich jak lokalizacja portów wejściowych/wyjściowych cieczy, szczelność konstrukcji, nierdzewny/nieporowaty materiał itd. Obecnie, gdy ETEL oferuje zamknięty płaszcz chłodzący do wszystkich 62 rozmiarów silników momentowych TMB+, proces projektowania jest łatwiejszy, zapewniając większą elastyczność w lokalizowaniu silnika.

Łatwiejsza implementacja rozszerza zakres zastosowań również na inne gałęzie przemysłu. Każdy silnik TMB+ dostarczany w wersji z zamkniętym płaszczem chłodzącym, jest dokładnie takim samym modelem, jak w wersji bez płaszcza. Oznacza to, że zapewnia takie same parametry, jak wymienione wcześniej na kartach katalogowych. Pozwala również na stosowanie wszystkich rodzajów uzwojeń, kabli i czujników oraz oferuje dwie opcje wyjścia: osiowe i promieniowe, zapewniające optymalne ułożenie kabla w maszynie.

Ważniejsze dane techniczne:

• średnica zewnętrzna: do 1290 mm,
• średnica otworu: do 1070 mm,
• maks. moment obrotowy: 42900 Nm,
• maks. szybkość obrotowa: 4590 rpm.
