Przegląd elementów sterowania i sygnalizacji Harmony

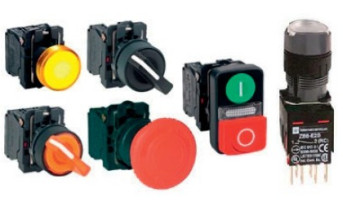

Jedną z grup produktów Schneider Electric są elementy sterowania i sygnalizacji Harmony. W ich skład wchodzi szeroka gama lampek sygnalizacyjnych, przycisków sterujących, łączników grzybkowych, przełączników pozycji, kaset sterujących, łączników krzywkowych oraz kolumn świetlnych. Poniżej przedstawiamy wybrane serie z ich krótką charakterystyką.

HARMONY STYLE 6 - XB6

Gama Harmony Ø16 została zaprojektowana do aplikacji, w których powierzchnia zainstalowania ograniczona jest gabarytami. Sposób instalacji jest prosty, a wersja kompletna (XB6) i do samodzielnego montażu (ZB6) daje użytkownikowi duży wybór możliwych konfiguracji.

Harmony Ø16 charakteryzuje ponadto wysoki stopień ochrony (IP65), co umożliwia wykorzystanie jej w aplikacjach typu: lokalne, zdalne panele i tablice sterujące, maszyny wykonawcze, nastawnie, oprzyrządowanie laboratoriów czy zakładów farmaceutycznych.

Gama obejmuje m.in.: lampki sygnalizacyjne (LED, żarówka, neonówka), przyciski z samoczynnym powrotem, przyciski awaryjne oraz przełączniki piórkowe dwu- i trzypozycyjne z podświetleniem i z blokadą na klucz.

HARMONY STYLE 5 - XB5

Gama obejmuje plastikowe wykonanie elementów sygnalizacji i sterowania Ø22, zapewniając łatwy montaż, szeroką gamę możliwych konfiguracji oraz niezawodność. Występują tu zarówno wersje gotowe do zamontowania (XB5), jak i podzespoły do samodzielnego montażu (ZB5).

Jest to idealne rozwiązanie do aplikacji wymagających elementów o wysokiej odporności na czynniki chemiczne, podwójnej izolacji elektrycznej czy wysokiego stopnia ochrony (IP66) - występują wersje z dodatkową osłoną silikonową.

Uniwersalność tego rozwiązania umożliwia nam zastosowanie go w segmencie przemysłu maszynowego, chemicznego, papierniczego, morskiego czy spożywczego. Jest to rozwiązanie, które bardzo często znajduje odbiorców m.in. wśród producentów rozdzielnic.

Oferta obejmuje m.in.: lampki sygnalizacyjne (LED, żarówka, neonówka), przyciski z samoczynnym powrotem lub bez (również podświetlane LED), grzybkowe przyciski wyłączenia awaryjnego w wersji podświetlanej z wieloma typami blokad, przełączniki pozycyjne podświetlane LED oraz manipulatory wielokierunkowe XD5.

WIRELESS HARMONY STYLE 5R - XB5R

Bezprzewodowa, niewymagająca baterii technologia oferuje nieograniczone możliwości pracy i kontroli sprzętu. Przycisk jest łatwy w instalacji w nowych oraz istniejących aplikacjach.

Nie wymaga on prowadzenia kabli, wykonywania przepustów, drabin i koryt kablowych, co skutkuje obniżeniem kosztów instalacji o 20% w porównaniu do tradycyjnych, przewodowych rozwiązań. Podczas naciskania przycisku energia mechaniczna jest przetwarzana w energię elektryczną, która jest wystarczająca na wysłanie komunikatu radiowego do jednego lub wielu odbiorników.

Istnieje możliwość elastycznej konfiguracji wielu przycisków i odbiorników lub zastosowanie fabrycznie sparowanego przycisku z odbiornikiem. Bezbateryjne rozwiązanie zapewnia stałą dostępność oraz eliminuje konieczność konserwacji, ładowania i recyklingu baterii.

Bezprzewodowa technologia pomaga osiągnąć większą wydajność, zapewniając operatorowi większą swobodę i mobilność, umożliwiając mu zdalne sterowanie maszyn na odległość w środowisku przemysłowym. Produkty idealnie nadają się do zastosowań w systemach transportowych, liniach pakujących i rozlewających, wózkach widłowych i bramach automatycznych .

BIOMETRIC SWITCH

Przycisk biometryczny to prosty system dostępu wykorzystujący technologię umożliwiającą rozpoznawanie linii papilarnych użytkownika. Zaletą tego rozwiązania jest m.in. całkowite wyeliminowanie niedogodności standardowych systemów opartych o kod PIN, kartę magnetyczną czy klucz dostępu.

W przypadku ww. systemów występuje dość duże prawdopodobieństwo wystąpienia sytuacji jak zapomnienie kodu PIN, utrata karty magnetycznej czy samego klucza (kradzież, pożyczenie, skopiowanie).

Przycisk biometryczny może zostać wykorzystany m.in. jako urządzenie zabezpieczające dostęp do parametrów, trybu pracy maszyny czy samego programu sterownika. Ograniczenie dostępu do urządzeń podnośnikowych czy transportowych, pojazdów typu wózek widłowy to kolejne przykłady zastosowania.

Pamięć wewnętrzna urządzenia umożliwia zapisanie do 200 odcisków linii papilarnych, w tym linie papilarne administratora systemu. Dostępne są zarówno wersje bistabilne, jak i monostabilne z napięciem zasilania 24 V_DC, wyjściem PNP lub NPN z kablem 2 m lub konektorem M12.

Czujnik montowany jest pod otwór standardu Ø22 mm. Wysoka odporność na udary mechaniczne, wibracje, stopień ochrony IP65 oraz kompaktowa obudowa pozwala na zastosowanie rozwiązania w przemyśle.

HARMONY STYLE 4 - XB4

Harmony Style 4 to odpowiednik gamy 5 w wykonaniu metalowym. Cechą charakterystyczną tych wersji jest wysoka trwałość mechaniczna. Jedna śruba mocująca zapewnia łatwy i wygodny montaż.

Podobnie jak w innych gamach, istnieją wersje kompletne (XB4), jak również zestawy do samodzielnej konfiguracji (ZB4), spełniające wymagania najbardziej wymagającego klienta. Zastosowanie: przemysł maszynowy; samochodowe linie montażowe, tekstylia, przemysł drzewny, lotniska, budynki użyteczności publicznej oraz producenci rozdzielnic.

HARMONY STYLE 4 HARSH - XB4H

Nowa gama w ofercie Schneider Electric Polska. Przyciski o wysokim stopniu ochrony IP69K z dodatkowymi piktogramami na główkach. Zaprojektowane w odpowiedzi na zapotrzebowanie producentów maszyn specjalnych, takich jak śmieciarki, zamiatarki.

HARMONY STYLE 7 - XB7N - NOWA GAMA PRZYCISKÓW KOMPAKTOWYCH

Jest gamą często nazywaną ekonomiczną z powodu niskiej ceny, na którą składają się kompaktowe elementy sterowania i sygnalizacji Ø22. Montaż odbywa się za pomocą pierścienia mocującego. Demontaż od strony czołowej jest niemożliwy, co zapewnia maksymalną ochronę operatorowi i instalacji.

Rozwiązanie dedykowane jest m.in. do przemysłu chemicznego, papierniczego, spożywczego oraz producentów rozdzielnic. Oferta obejmuje lampki sygnalizacyjne (LED, żarówka, neonówka), przycisk z samoczynnym powrotem lub bez (również podświetlane LED), grzybkowe przyciski wyłączenia awaryjnego oraz przełączniki pozycyjne.

W porównaniu do istniejących produktów, nowa gama XB7N charakteryzuje się zwiększonym stopniem ochrony (IP65). Zwiększono także wytrzymałość mechaniczną przycisków, przełączników i stopów bezpieczeństwa, wprowadzono nowe kolory LED oraz zwiększono ich jasność świecenia. W ofercie pojawiły się nowe przyciski z 2 oddzielnymi stykami.

HARMONY STYLE 9 - XB9 (Ø30)

Rozwiązanie zalecane do najbardziej ekstremalnych środowisk pracy charakteryzujące się zwiększoną wytrzymałością mechaniczną i stopniem ochrony IP66. Występują wersje kompletne oraz do samodzielnej konfiguracji. Główne zastosowanie to: przemysł petrochemiczny, tekstylny, samochodowe linie montażowe, metalurgia, kopalnie oraz lotniska.
