Wyświetlacze LED - nośniki informacji masowej w przemyśle

Wyświetlacze LED stosowane są wszędzie tam, gdzie potrzebna jest informacja przeznaczona dla szerszego grona odbiorców. Nośniki te są czytelne i proste w odbiorze. Technologia ta znalazła także zastosowanie w przemyśle.

Posłuchaj
00:00

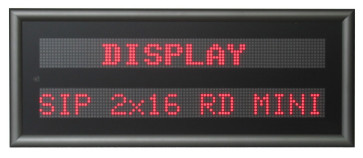

Fot. 1. Wyświetlacze TD4 - przykładowa aplikacja

Jeżeli informacja ma być przekazywana w postaci tekstów lub grafiki, a jednocześnie ma być czytelna z dużej odległości i przy nasłonecznieniu, najlepszą metodą jest zastosowanie wyświetlaczy w technologii LED.

Postęp w produkcji diod elektroluminescencyjnych daje obecnie widoczność wyświetlanych komunikatów z bardzo szerokiego kąta, a jakość świecenia jest na tyle duża, że widoczne są one także w pełnym słońcu. Jest to ważne, gdy informacja przeznaczona jest dla operatorów maszyn lub gdy konieczne jest przekazanie informacji - np. o wielkości produkcji, liczbie braków - wszystkim osobom uczestniczącym w procesie produkcyjnym.

Ponieważ wyświetlane komunikaty muszą być czytelne, emitowanie ich odbywa się w odpowiednich miejscach widocznych dla wszystkich uczestników produkcji. W takich przypadkach mają zastosowanie wielkogabarytowe wyświetlacze w technologii LED.

Firma Dacpol, jako dystrybutor słowackiego producenta Elen, od kilku lat dostarcza dla przemysłu wyświetlacze, które wykonywane są na indywidualne zamówienie. Urządzenia te charakteryzują się szczelną obudową aluminiową zapewniającą pewną ochronę nawet w ciężkich warunkach pracy.

Bardzo wiele dostępnych wejść komunikacyjnych umożliwia dowolność, zależną od potrzeb klienta. Komunikacja z urządzeniem może odbywać się w dowolny sposób. Szerokie możliwości konfiguracji zapewniają łatwość implementacji w istniejącą strukturę na liniach produkcyjnych.

Fot. 2. Wyświetlacz przemysłowy - cel, wykonanie

Przykładem może być wyświetlacz przemysłowy wykonany na indywidualne zamówienie klienta, który jednocześnie wyświetla informacje o produkcji, planie i aktualnym wykonaniu. Jego podstawowe parametry to:

  • wymiary: 2500×600×40 mm,
  • wysokość znaku: 160 mm,
  • zakres widoczności: maksymalnie 70 m,
  • pobór mocy: maksymalnie 65 W,
  • temperaturowy zakres pracy: od -30 do + 50°C,
  • zasilanie 230 V,
  • stopień ochrony: IP54,
  • sterowanie: Profibus.

Fot. 3. Przykład wyświetlacza TDU

Nowością w ofercie jest wyświetlacz alfanumeryczny typ TDU wersji ekonomicznej produkowany seryjnie. Ma on zastosowanie wewnętrzne, zaś programowanie odbywa się za pomocą komputera osobistego. Wyświetlacze są produkowane z superjasnych diod AlInGaP LED na bazie modułów.

PODSTAWOWE PARAMETRY:

  • liczba wierszy: 1 (możliwość podziału na dwia za pomocą oprogramowania),
  • wymiary matrycy: 16×128 punktów,
  • kolory LED: czerwony, zielony i żółty (kombinacja RGB),
  • stopień ochronny obudowy: IP54,
  • obudowa: aluminiowa, kolor szary,
  • front z pleksi o grubości: 5 mm z antyrefleksem,
  • protokół komunikacyjny: Ethernet TCP/IP,
  • zasilanie: 230 VAC / 50 Hz,
  • wymiary: 800×280×92 (200) mm,
  • waga: 8 kg (około),
  • zakres pracy: od -30°C do 50°C.

Marek Galas
Dacpol

www.dacpol.eu
