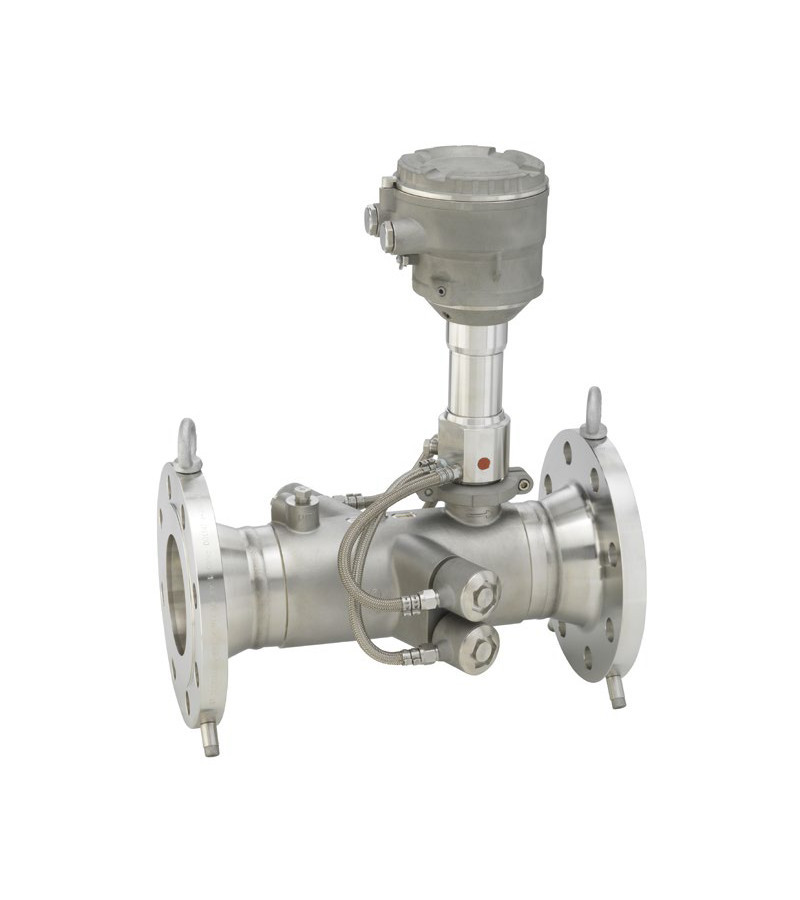

Proline Prosonic Flow G 300/500 - Nowy standard w pomiarze gazów
| TechnikaNiezawodny przepływomierz ultradźwiękowy ze zintegrowanymi czujnikami ciśnienia i temperatury do dokładnych pomiarów gazów procesowych.
Technologie odkrywania nowych złóż oraz wydobywania gazowych zasobów naturalnych wciąż są unowocześniane oraz optymalizowane pod kątem kosztów i ciągłości pracy. Przewiduje się, że w najbliższych latach zapotrzebowanie na gaz ziemny jako paliwo lub źródło energii będzie znacząco wzrastać, aby bezpośrednio ograniczyć oraz zdywersyfikować zapotrzebowanie na paliwa płynne. Niezależnie od tego, czy chodzi o gaz ziemny, gaz technologiczny czy różnorodne mieszaniny gazów, nowy Prosonic Flow G jest idealnym przepływomierzem do wymagających zastosowań. Łączy on sprawdzoną ultradźwiękową technologię pomiaru przepływu z dziesięcioleciami doświadczeń w przemyśle naftowym, gazowym oraz chemicznym.
Prosonic Flow G to połączenie możliwości pomiarów gazów suchych oraz mokrych. Wraz z rozbudowaną funkcjonalnością przetworników, Proline 300/500 otwiera nowe możliwości kontroli oraz monitoringu procesów. Urządzenie zapewnia precyzyjne wartości pomiarowe (±0,5%) z niezrównaną powtarzalnością, nawet w bardzo zmiennych warunkach procesowych. Solidna konstrukcja przemysłowa pozwala na długoterminową obsługę bez konserwacji. Prosonic Flow G umożliwia pomiary w temperaturach procesowych do 150°C (302°F) i ciśnieniach do 100 barów (1450 psi). Istnieje również możliwość, aby wyposażyć go w zintegrowane czujniki temperatury i ciśnienia. Pomiary te, korelując ze zmierzoną prędkością dźwięku, pozwalają obliczyć dodatkowe parametry mierzonego medium – co jest niezwykle ważne z punktu widzenia kontroli procesu.
KOMPLEKSOWY MONITORING PROCESU DZIĘKI ROZSZERZONEJ ANALIZIE GAZU
Prosonic Flow G 300/500 może być wyposażony w opcjonalny pakiet funkcji "Extended Gas Analysis", np. dla specjalnych zastosowań lub wymagań procesu. W zależności od wybranego rodzaju gazu (czyste gazy, mieszaniny gazów, gaz opałowy, gaz ziemny, gazy specjalistyczne itp.) funkcja ta umożliwia obliczenie dodatkowych parametrów i zmiennych procesowych. Przykładowo są to: przepływ objętościowy, skorygowany przepływ objętościowy, przepływ masowy, przepływ energii, wartość opałowa, wskaźnik Wobbego, masa molowa, procentowa zawartość metanu (%), gęstość lub lepkość.
NIEZAWODNY ORAZ ZOPTYMALIZOWANY POD WZGLĘDEM WYMAGAŃ BRANŻOWYCH
Prosonic Flow G 300/500 wyróżnia się bardzo wysoką odpornością na zmienne warunki procesowe. Wszystkie części zwilżane są wykonane ze stali nierdzewnej i spełniają rygorystyczne wymagania NACE MR0175/MR0103. Czujniki ultradźwiękowe są wykonane z tytanu (Grade 2), wobec czego układ pomiarowy charakteryzuje się wysoką odpornością na korozję i idealnie nadaje się do zastosowań w przemyśle naftowym, gazowym oraz chemicznym. Dodatkową zaletą jest korpus urządzenia, wykonany w całości ze stali nierdzewnej, co pozwala na zastosowanie w szczególnie trudnych warunkach otoczenia oraz sektorze morskim. Prosonic Flow G charakteryzuje się także maksymalną odpornością podczas pomiaru wilgotnych lub mokrych gazów. Nowością jest specjalny system drenażowy, który natychmiast odprowadza kondensat, mogący tworzyć się w obszarze zagłębień czujników. Pomiar ultradźwiękowy pozostaje więc niezakłócony i nie ma negatywnego wpływu na jakość sygnału.
NIEZAWODNOŚĆ PROCESU W CAŁYM CYKLU ŻYCIA URZĄDZENIA
Przepływomierz Prosonic Flow G został opracowany zgodnie z normami PN-EN 61508 (SIL), dzięki czemu istnieje możliwość stosowania go w aplikacjach bezpieczeństwa. Dodatkowe zabezpieczenie zapewnia zamontowany na stałe przepust gazoszczelny do kontrolowanego odprowadzania nadciśnienia w przypadku potencjalnego wycieku. Wszelkie błędy urządzenia są wyraźnie skategoryzowane i oznaczone zgodnie z NAMUR NE107. Umożliwia to podejmowanie szybkich i ukierunkowanych działań naprawczych.
HEARTBEAT TECHNOLOGY – NIEZAWODNOŚĆ POMIARÓW I MAKSYMALNE BEZPIECZEŃSTWO PRACY
Zintegrowane algorytmy diagnostyki i weryfikacji Heartbeat Technology to wspólna funkcjonalność urządzeń Endress+Hauser, która umożliwia stałą autodiagnostykę z najwyższym pokryciem (> 95%) oraz weryfikację bez przerywania procesu. Dodatkowa certyfikacja TÜV pozwala na wiarygodne określenie sprawności urządzenia, co przyczynia się do zwiększenia niezawodności i dostępności instalacji.
SERWER WWW – BEZPOŚREDNI DOSTĘP DO DANYCH
Przetworniki Proline 300/500 zawierają zintegrowany serwer WWW. Korzystając ze standardowego kabla sieciowego i laptopa – lub bezprzewodowo za pośrednictwem sieci WLAN – użytkownicy mają bezpośredni dostęp do wszystkich danych diagnostycznych i konfiguracyjnych bez dodatkowego oprogramowania lub sprzętu. Umożliwia to sprawną konserwację, serwis oraz diagnostykę urządzenia.
PRZETWORNIKI DO BEZPROBLEMOWEJ INTEGRACJI Z SYSTEMEM
Prosonic Flow G występuje w dwóch wersjach: kompaktowej (Proline 300) lub rozdzielnej (Proline 500) z maksymalnie czterema wejściami/wyjściami sygnałowymi. Przetworniki Proline nie uznają kompromisów pod względem wydajności i dokładności. Cyfrowe przetwarzanie sygnału rozpoczyna się w czujniku i stanowi podstawę rzeczywistego pomiaru wielu zmiennych. Oznacza to, że Prosonic Flow G jest w stanie jednocześnie mierzyć wiele ważnych z punktu widzenia kontroli procesu parametrów, takich jak: prędkość przepływu, prędkość rozchodzenia się fali ultradźwiękowej, ciśnienie i temperatura, a następnie przekazuje je do systemu sterowania. Pełny dostęp do wszystkich danych pomiarowych, w tym danych diagnostycznych pozyskanych przez Heartbeat Technology, jest możliwy w każdej chwili dzięki transmisji HART lub Modbus RS485, a także przez komunikację WLAN.
