Jak zapewnić efektywną termoregulację w szafach sterowniczych?

Stabilne zarządzanie temperaturą w szafach sterowniczych – klucz do niezawodności

Stabilne zarządzanie temperaturą wewnątrz szaf sterowniczych odgrywa istotną rolę w zapewnieniu niezawodnej pracy złożonych systemów elektronicznych. Narażenie urządzeń na nadmierne ciepło lub wilgoć może prowadzić do przegrzewania, skrócenia żywotności komponentów, a nawet awarii, co wiąże się z kosztownymi przestojami. W związku z tym właściwa termoregulacja nie jest już opcją, lecz koniecznością w projektowaniu szaf, w których pracują systemy automatyki przemysłowej oraz inne kluczowe elementy infrastruktury.

Prawidłowo zaprojektowane systemy termoregulacji pozwalają na utrzymanie stabilnych parametrów środowiskowych, niezależnie od zewnętrznych warunków atmosferycznych czy intensywności pracy urządzeń. Właściwa cyrkulacja powietrza, precyzyjna kontrola temperatury oraz ochrona przed kondensacją pary wodnej to podstawowe elementy skutecznej ochrony sprzętu elektronicznego przed uszkodzeniami.

Efektywne chłodzenie szaf sterowniczych dzięki odpowiedniej cyrkulacji powietrza

Aby zapewnić optymalne warunki w szafie sterowniczej, niezbędne są dodatkowe urządzenia do regulacji temperatury i wilgotności. Jak już wspomniano, kluczowa jest stała cyrkulacja powietrza, która zapobiega jego zastojom. Idealnym rozwiązaniem w tym zakresie są wentylatory Serii 7F firmy Finder.

W zależności od wielkości szafy oraz jej pojemności można dobrać odpowiedni rozmiar wentylatora – dostępne modele mają szerokość od niespełna 10 cm do prawie 30 cm. Wentylatory te różnią się również wydajnością przepływu powietrza, co pozwala na dobranie modelu odpowiedniego do liczby zainstalowanych urządzeń i generowanego przez nie ciepła. Aby zapewnić skuteczną cyrkulację, zaleca się montaż wentylatora na dole szafy oraz filtra wyciągowego u góry.

Działa to w ten sposób, że wentylator wciąga chłodne powietrze z zewnątrz, które po ogrzaniu unosi się ku górze, gdzie jest usuwane przez filtr wyciągowy, co zapobiega przegrzewaniu się urządzeń. Montaż wentylatorów jest niezwykle prosty dzięki zaciskom push-in, co przyspiesza instalację.

Dodatkowo, dostępne są modele przystosowane do użytku zewnętrznego, które mogą pracować w szerokim zakresie temperatur, od –30°C do +55°C, a ich obudowa jest wykonana z tworzywa odpornego na promieniowanie UV, co zapewnia trwałość nawet w trudnych warunkach atmosferycznych.

Wśród wielu dostępnych na rynku wentylatorów warto wybrać taki, który nie tylko zapewni optymalną pracę, ale też ułatwi serwis. W urządzeniach Serii 7F zadbano o łatwy dostęp do maty filtrującej. Wymiana tego elementu trwa mniej niż 1 minutę, nie wymaga narzędzi ani demontażu wentylatora, co jest rzadko spotykane na rynku.

Ogrzewanie szaf sterowniczych – dobór odpowiednich grzałek

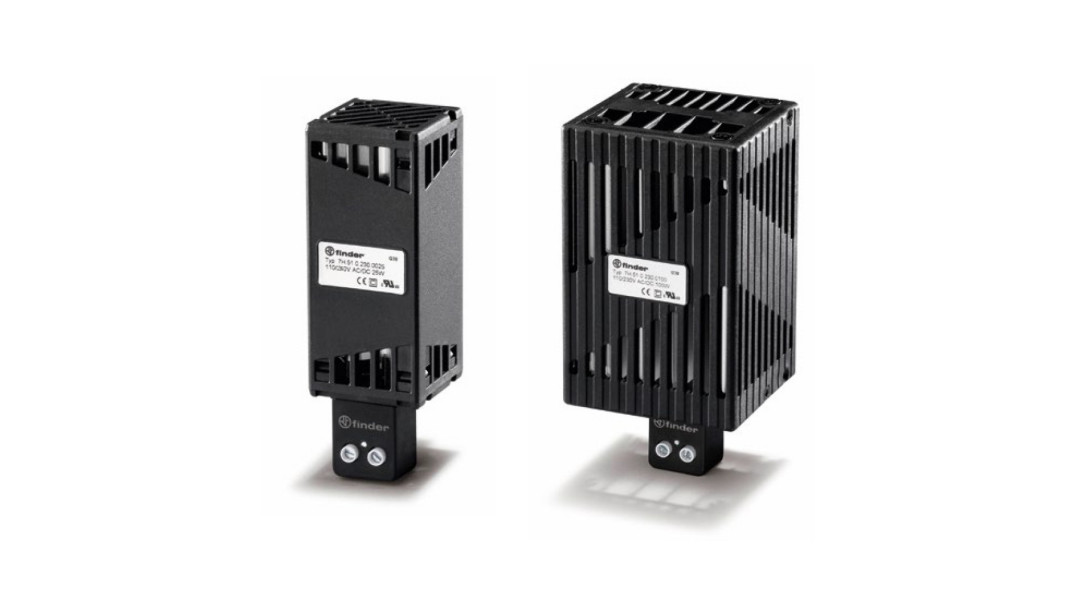

Gdy rozdzielnica usytuowana jest na zewnątrz budynku lub w chłodnym miejscu, przydatne są grzałki serii 7H. Wiele sterowników oraz innych urządzeń może pracować w temperaturach wyższych niż te, które występują zimą na zewnątrz.

Z grzałek serii 7H można wybrać modele o mocy od 25 W do 150 W, a grzałki z wentylatorem osiągają nawet 400 W. W zależności od tego, w jakiej temperaturze mają pracować urządzenia oraz jaka będzie przewidywana temperatura otoczenia, należy dobrać odpowiednią moc grzałki, aby podnieść temperaturę szafy do pożądanej.

Aby dobrze dopasować wentylator i grzałkę do rozmiaru szafy oraz innych czynników, warto skorzystać z gotowego konfiguratora, dostępnego pod adresem: https://configuratore.findernet.com/pl/. Narzędzie to dobiera komponenty termoregulacyjne na podstawie podanej temperatury otoczenia, wymiarów i materiału, z jakiego wykonana jest szafa, oraz innych istotnych czynników.

Precyzyjne sterowanie warunkami pracy urządzeń

Konfigurator pomoże również w doborze odpowiednich termostatów, które są niezbędne do skutecznego sterowania pracą wentylatorów i grzałek. Dzięki nim możliwe jest automatyczne włączanie lub wyłączanie urządzeń w zależności od temperatury otoczenia.

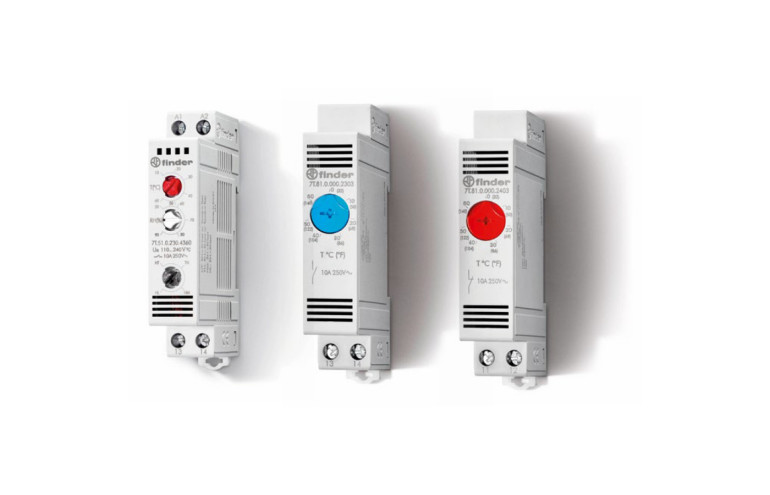

Termostat do grzałek wyposażony jest w styk rozwierny (NC – Normalnie Zamknięty), przerywający obwód po osiągnięciu zadanej temperatury, co wyłącza grzałkę i zapobiega przegrzaniu. Natomiast termostat do wentylatorów posiada styk zwierny (NO – Normalnie Otwarty), zamykający obwód dopiero po przekroczeniu określonej temperatury, co uruchamia wentylator, wspomagając chłodzenie.

Dostępne są różne warianty termostatów z zakresem nastaw, na przykład od –20°C do +40°C lub –20°C do +60°C, co umożliwia precyzyjne dopasowanie do potrzeb konkretnej aplikacji. Dodatkowym atutem tych urządzeń jest ich kompaktowy rozmiar – szerokość jednego modułu – dzięki czemu zajmują niewiele miejsca w szafie sterowniczej, jednocześnie zapewniając efektywne sterowanie warunkami w jej wnętrzu.

Nie dopuszczaj wilgoci do szafy

Aby kontrolować nie tylko temperaturę, ale również wilgotność, warto zastosować higrotermostat serii 7T.51. Zakres nastawy wilgotności wynosi od 50% do 90%, a urządzenie oferuje różnorodne funkcje, np. załączanie w przypadku zbyt niskiej temperatury i zbyt wysokiej wilgotności, co pozwala na jeszcze lepsze dopasowanie do specyficznych wymagań aplikacji.

Kompleksowa ochrona dzięki produktom Finder

Podsumowując, produkty Finder z serii 7F, 7H i 7T idealnie sprawdzają się w utrzymaniu optymalnych warunków wewnątrz szaf sterowniczych. Dzięki nim możliwe jest:

• Skuteczna cyrkulacja powietrza za pomocą wentylatorów,
• Ogrzewanie w chłodnych warunkach dzięki grzałkom,
• Kontrola temperatury i wilgotności z wykorzystaniem termostatów i higrotermostatów.

Prawidłowe zarządzanie tymi parametrami jest kluczowe dla wydłużenia żywotności urządzeń, chroniąc je przed przegrzewaniem i uszkodzeniami. Dzięki precyzyjnie dobranym komponentom, można nie tylko zwiększyć efektywność pracy systemów, ale również zminimalizować ryzyko awarii, co przekłada się na dłuższą i bezproblemową eksploatację sprzętu.
