Czym jest współczynnik mocy i jak go rozumieć?
Współczynnik mocy (Power Factor – PF, cos φ) to miara efektywności energetycznej w obwodach prądu przemiennego. Określa stosunek mocy czynnej (wykorzystywanej do wykonania pracy) do mocy pozornej (całkowitej dostarczonej przez sieć). Im wyższa wartość współczynnika, tym bardziej efektywna instalacja.
W obwodach występują:
- Moc czynna (P) – wykonuje użyteczną pracę.
- Moc bierna (Q) – krąży między siecią a odbiornikiem, nie wykonując pracy, ale jest niezbędna do działania urządzeń indukcyjnych/pojemnościowych.
- Moc pozorna (S) – całkowita moc, którą musi dostarczyć sieć.
Współczynnik mocy określa, jak dużo z pobieranej energii przekształcane jest w pracę, a ile jest „stratą” w postaci obciążenia sieci. Im bliżej 1, tym lepiej – tym mniej strat i mniejsze opłaty.
Rola cos φ w sieci elektrycznej – praktyczne znaczenie
Współczynnik mocy (cos φ) to parametr, którego nie należy lekceważyć – ma bezpośredni wpływ na jakość, stabilność i ekonomię działania całego systemu elektroenergetycznego. Gdy jego wartość spada, pojawiają się poważne skutki zarówno dla użytkownika końcowego, jak i dla operatora sieci. Choć z punktu widzenia czystej teorii opisuje on jedynie relację pomiędzy mocą czynną a pozorną, w praktyce niesie za sobą szereg konsekwencji technicznych i finansowych.
Większy prąd w sieci = większe straty energii
W przypadku niskiego współczynnika mocy, do przesłania tej samej ilości mocy czynnej potrzebny jest większy prąd elektryczny. To z kolei prowadzi do zwiększonych strat mocy w przewodach – znanych jako straty Joule’a (I²·R). Nadmiar ciepła powstający w wyniku tych strat musi zostać rozproszony, co często oznacza konieczność lepszego chłodzenia, co zwiększa koszty eksploatacyjne i może skrócić żywotność komponentów.
Przeciążenie transformatorów i przewodów
Wyższy prąd obciążenia powodowany niskim PF przekłada się na przeciążenie transformatorów, kabli oraz zabezpieczeń. Aby zachować ich poprawną pracę i nie przekraczać dopuszczalnych parametrów cieplnych, projektanci muszą stosować przewody o większym przekroju i urządzenia o wyższej mocy znamionowej. To generuje wyższe koszty inwestycyjne, zwłaszcza w dużych obiektach przemysłowych czy halach produkcyjnych, gdzie rozbudowana infrastruktura zasilająca stanowi istotną pozycję w budżecie inwestycyjnym.
Spadki napięcia w instalacji
Nadmierny prąd przepływający przez instalację powoduje również większe spadki napięcia na przewodach i złączach. W efekcie urządzenia końcowe – zwłaszcza te wrażliwe na napięcie, jak np. serwonapędy, sterowniki PLC, przetwornice częstotliwości czy zasilacze UPS – mogą pracować niestabilnie, a w skrajnych przypadkach nawet ulec awarii. Spadki napięcia są szczególnie niebezpieczne w obiektach rozległych, gdzie długość linii zasilających jest znaczna.
Wzrost rachunków za energię elektryczną
W wielu krajach – w tym w Polsce – zakłady energetyczne nakładają dodatkowe opłaty za przekroczenie dopuszczalnego poziomu mocy biernej. Zwykle graniczną wartością jest PF = 0.9 lub 0.95 – poniżej tej wartości, każdy nadmiar energii biernej podlega dodatkowemu rozliczeniu, traktowanemu jako nieefektywne wykorzystanie energii. W skali miesięcznych rachunków dla zakładów produkcyjnych może to oznaczać dziesiątki tysięcy złotych strat rocznie.
Niewydolność infrastruktury energetycznej
Zbyt niski współczynnik mocy ogranicza realne możliwości wykorzystania dostępnych zasobów infrastruktury – np. transformatora o określonej mocy pozornej. Im niższy PF, tym mniej mocy czynnej (czyli użytecznej) można „przepchnąć” przez daną sieć zasilającą. W praktyce oznacza to konieczność wcześniejszej modernizacji lub rozbudowy systemu energetycznego, mimo że jego parametry techniczne teoretycznie pozostają nieprzekroczone.
Wzór na współczynnik mocy i jego obliczenia
Współczynnik mocy (Power Factor, PF) to jeden z kluczowych parametrów opisujących jakość i efektywność pracy instalacji prądu przemiennego. Wartość PF wynika z proporcji między mocą czynną a pozorną i można ją łatwo wyrazić matematycznie.
Wzór ogólny:
PF = P / S
Gdzie:
P – moc czynna [W],
S – moc pozorna [VA].
Moc czynna to energia, która wykonuje realną pracę (napędza maszyny, wytwarza ciepło, światło), natomiast moc pozorna to suma geometryczna mocy czynnej i biernej, jaką musi dostarczyć sieć zasilająca, niezależnie od tego, ile z niej rzeczywiście zostanie zamienione na użyteczną pracę.
W idealnych warunkach (obciążenie czysto rezystancyjne), PF osiąga wartość 1. W przypadku obciążeń indukcyjnych lub pojemnościowych, gdzie występuje przesunięcie fazowe między prądem a napięciem, PF spada.
Zależność trygonometryczna:
W przypadku czysto sinusoidalnych przebiegów (bez zniekształceń), współczynnik mocy jest równy cosinusowi kąta przesunięcia fazowego φ między napięciem a prądem:
PF = cos(φ)
Gdzie:
φ – kąt przesunięcia fazowego między napięciem a prądem w [°].
Im większe przesunięcie fazowe, tym mniejszy cos φ i niższy współczynnik mocy. Oznacza to, że większa część energii nie jest zamieniana na pracę, lecz obciąża sieć jako moc bierna.
Przykład obliczeniowy
Załóżmy, że odbiornik pobiera:
10 kW mocy czynnej (P),
5 kvar mocy biernej (Q).
Aby obliczyć moc pozorną, posługujemy się tzw. trójkątem mocy, zgodnym z twierdzeniem Pitagorasa:
S = √(P² + Q²)
S = √(10² + 5²) = √(100 + 25) = √125 ≈ 11.18 kVA
Następnie obliczamy współczynnik mocy:
PF = P / S = 10 / 11.18 ≈ 0.89
W tym przypadku instalacja ma PF ≈ 0.89, co oznacza, że 89% dostarczonej mocy pozornej przekształcana jest w energię użyteczną, a 11% to moc bierna, która nie wykonuje pracy, lecz obciąża sieć.
Interpretacja wyniku
Wartość PF = 0.89 to wynik do zaakceptowania w niektórych aplikacjach, ale w środowisku przemysłowym – szczególnie tam, gdzie operatorzy sieci stosują opłaty za nadmiar mocy biernej – wymaga to wdrożenia kompensacji. Dopiero wartość PF powyżej 0.95 jest uznawana za optymalną z punktu widzenia zarówno technicznego, jak i ekonomicznego.
Skutki niskiego współczynnika mocy w instalacjach przemysłowych
W środowisku przemysłowym, gdzie praca urządzeń elektrycznych odbywa się często w sposób ciągły, a systemy automatyki muszą działać niezawodnie, niski współczynnik mocy (PF) nie jest tylko niekorzystnym zjawiskiem technicznym – to realne źródło strat finansowych i ryzyka operacyjnego. Poniżej przedstawiamy najczęstsze i najważniejsze konsekwencje, z jakimi muszą liczyć się przedsiębiorstwa, które nie dbają o właściwą kompensację mocy biernej.
1. Opłaty karne za moc bierną – znaczący koszt operacyjny
Większość operatorów systemów dystrybucyjnych (OSD) nalicza dodatkowe opłaty za przekroczenie dopuszczalnych limitów mocy biernej, zazwyczaj przy współczynniku mocy poniżej 0.9 lub 0.95. Wysokość tych opłat może być zaskakująco duża – szczególnie w zakładach o dużym zapotrzebowaniu mocy, np. z parkiem silników indukcyjnych, systemami HVAC czy dużym oświetleniem LED bez korekcji PFC. W skali roku może to oznaczać dziesiątki, a nawet setki tysięcy złotych niepotrzebnych wydatków.
2. Straty cieplne – obniżona sprawność i trwałość urządzeń
Prąd bierny, mimo że nie wykonuje użytecznej pracy, nadal przepływa przez przewody, transformatory, rozdzielnice i urządzenia końcowe, powodując ich dodatkowe obciążenie. W efekcie prowadzi to do powstawania strat cieplnych w postaci wydzielanego ciepła, tzw. strat I²·R. Wzrost temperatury pracy urządzeń skutkuje obniżeniem ich sprawności, przyspiesza procesy starzenia izolacji oraz komponentów, a także zwiększa ryzyko awarii. Takie zjawisko bezpośrednio wpływa na skrócenie żywotności transformatorów, silników i kabli, co przekłada się na wzrost kosztów eksploatacyjnych i częstsze prace serwisowe.
3. Konieczność przewymiarowania infrastruktury – wyższe koszty inwestycyjne
Obniżony współczynnik mocy skutkuje wzrostem wartości prądu pozornego w instalacji, co zmusza projektantów do stosowania przewodów o większym przekroju, montażu transformatorów o wyższej mocy znamionowej oraz doboru zabezpieczeń i wyłączników o większej wydajności prądowej. Każdy z tych elementów zwiększa całkowity koszt inwestycyjny systemu zasilania. Tymczasem utrzymanie wysokiego PF pozwala znacząco ograniczyć skalę tych wydatków. Dla firm planujących rozbudowę linii technologicznych lub inwestycje w nowe obiekty, pominięcie kwestii współczynnika mocy stanowi poważny błąd zarówno z punktu widzenia technicznego, jak i ekonomicznego.
4. Zagrożenie dla ciągłości pracy – niestabilność zasilania
Jedną z bardziej podstępnych, choć nie mniej istotnych konsekwencji niskiego współczynnika mocy są spadki napięcia w wewnętrznej sieci zakładowej. Mogą one prowadzić do niestabilnej pracy systemów automatyki – w tym sterowników PLC, falowników czy serwonapędów – a także powodować nieplanowane restarty urządzeń i błędy w komunikacji przemysłowej, np. w sieciach Modbus czy Ethernet/IP. Dodatkowo mogą występować zakłócenia w precyzyjnych systemach pomiarowych i układach regulacji. W firmach produkcyjnych działających w trybie ciągłym każda przerwa w pracy maszyn niesie za sobą ryzyko przestojów, strat produkcyjnych i poważnych opóźnień w realizacji zleceń.
5. Ograniczenie rozbudowy instalacji – niska efektywność transformatorów i zasilania
Transformator, który ma określoną moc pozorną (np. 1000 kVA), przy niskim PF (np. 0.7), może dostarczyć tylko 700 kW mocy czynnej. Oznacza to, że część jego potencjału pozostaje niewykorzystana przez nieefektywną pracę instalacji. W sytuacji rozwoju firmy i konieczności zwiększenia obciążenia, niski PF może ograniczyć zdolność infrastruktury do obsługi nowych odbiorników, bez konieczności modernizacji całej stacji transformatorowej.
Działania naprawcze – konieczność, nie wybór
Biorąc pod uwagę powyższe ryzyka i koszty, każda firma przemysłowa, technologiczna czy produkcyjna powinna traktować monitorowanie współczynnika mocy i kompensację mocy biernej jako element strategicznej polityki energetycznej. Inwestycje w kompensację (np. baterie kondensatorów, układy PFC) zwracają się szybko, często w ciągu kilkunastu miesięcy – a przynoszą wymierne korzyści techniczne, operacyjne i finansowe.
Układy kompensacji mocy biernej – jak poprawić współczynnik mocy?
Kompensacja mocy biernej to najbardziej efektywna i powszechnie stosowana metoda poprawy współczynnika mocy (cos φ) w instalacjach elektrycznych. Jej zadaniem jest eliminacja lub ograniczenie obciążenia sieci energią bierną, która – choć nie wykonuje pracy – musi być przesyłana i transformowana, co generuje niepotrzebne straty i koszty.
Zasada działania kompensacji
W instalacjach przemysłowych dominującym źródłem mocy biernej są urządzenia o charakterze indukcyjnym, takie jak silniki, transformatory, zasilacze czy dławiki. Tego typu odbiorniki opóźniają przepływ prądu względem napięcia, powodując przesunięcie fazowe i tym samym obniżenie współczynnika mocy.
Aby zredukować ten efekt, do sieci wprowadza się elementy o przeciwnym charakterze – głównie kondensatory, które generują moc bierną pojemnościową. W rezultacie dochodzi do lokalnej kompensacji – energia bierna nie musi już krążyć między siecią a odbiornikiem, lecz oscyluje między odbiornikiem a układem kompensacyjnym. Jeżeli dominującym zjawiskiem w instalacji jest nadmiar mocy biernej pojemnościowej (np. przy dużym udziale oświetlenia LED lub niektórych zasilaczy), stosuje się dławiki kompensacyjne, które wytwarzają moc bierną indukcyjną.
Typy układów kompensacyjnych

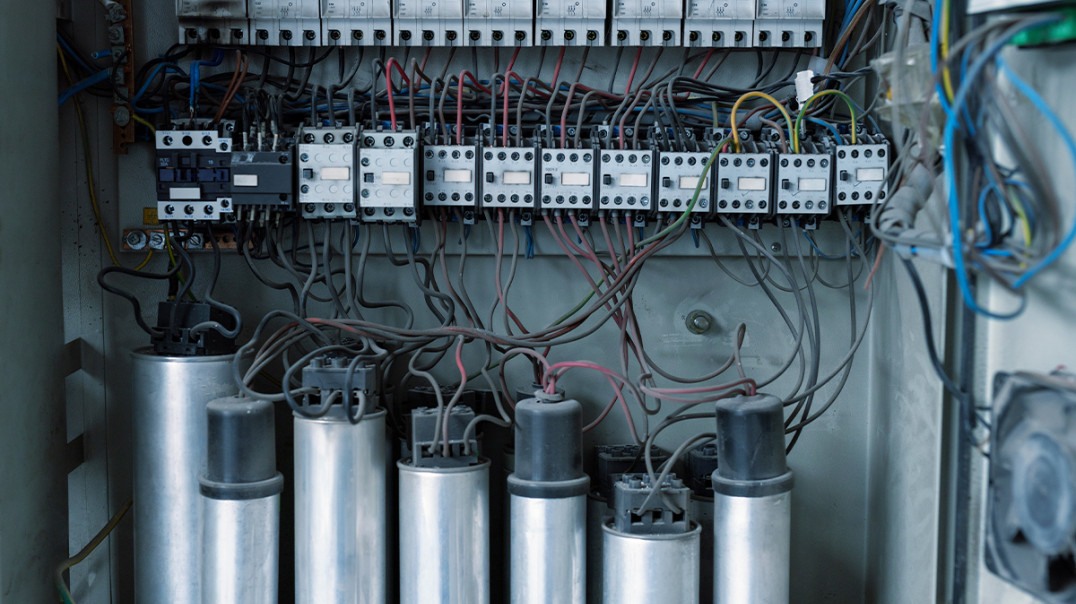

W zależności od charakterystyki obciążenia, skali instalacji oraz wymagań technicznych, wyróżnia się trzy podstawowe typy kompensacji mocy biernej: centralną, indywidualną i aktywną. Kompensacja centralna polega na zainstalowaniu baterii kondensatorów lub układu automatycznej kompensacji w głównej rozdzielnicy zasilającej. Tego typu rozwiązanie obsługuje zazwyczaj całą instalację lub jej znaczną część. Do jej największych zalet należą niskie koszty wdrożenia i serwisowania oraz możliwość prostego monitorowania i sterowania jednym układem. Jednak przy zmiennym lub rozproszonym profilu obciążenia skuteczność kompensacji centralnej może być ograniczona, a w niektórych przypadkach nie rozwiązuje ona lokalnych problemów z niskim współczynnikiem mocy, zwłaszcza w przypadku odbiorników oddalonych od głównej rozdzielnicy.
Innym rozwiązaniem jest kompensacja indywidualna, która polega na dołączeniu kondensatora bezpośrednio do konkretnego odbiornika – najczęściej silnika lub transformatora. Kompensacja taka działa jedynie w czasie pracy danego urządzenia i zapewnia bardzo precyzyjne dopasowanie do profilu jego obciążenia. Dzięki temu zmniejsza się prąd przesyłany przez instalację już od miejsca jego powstania. Wadą tego podejścia jest jednak konieczność oddzielnego doboru i montażu dla każdego urządzenia, co w przypadku rozbudowanych instalacji może znacząco zwiększyć koszty inwestycyjne i serwisowe.
Trzecią metodą jest kompensacja aktywna, znana również jako dynamiczna lub PFC (Power Factor Correction). W tym przypadku stosuje się zaawansowane układy elektroniczne, takie jak filtry aktywne czy regulatory PFC, które w czasie rzeczywistym analizują parametry sieci i automatycznie dostosowują poziom kompensacji. To rozwiązanie sprawdza się szczególnie tam, gdzie obciążenia są dynamiczne lub występują wyższe harmoniczne. Kompensacja aktywna cechuje się bardzo wysoką skutecznością, błyskawiczną reakcją na zmiany warunków pracy oraz możliwością jednoczesnego ograniczania mocy biernej i tłumienia zakłóceń harmonicznych. Jej wdrożenie wiąże się jednak z wyższymi kosztami oraz większymi wymaganiami w zakresie konfiguracji, obsługi i konserwacji urządzeń.
Każde z powyższych rozwiązań ma swoje miejsce w praktyce inżynierskiej i powinno być dobierane w oparciu o konkretne warunki techniczne, charakter pracy obiektów oraz wymagania ekonomiczne.
Efekty zastosowania kompensacji
Wdrożenie układów kompensacji mocy biernej niesie za sobą szereg korzyści technicznych i ekonomicznych, w tym:
- Zmniejszenie prądu obciążenia – co przekłada się na mniejsze przekroje kabli, mniejsze obciążenia transformatorów i mniejsze straty cieplne.
- Redukcja strat przesyłowych – zarówno w przewodach, jak i w transformatorach.
- Poprawa współczynnika mocy – co oznacza wyższą efektywność energetyczną.
- Obniżenie opłat za energię elektryczną – szczególnie związanych z przekroczeniem limitów mocy biernej.
- Zwiększenie dostępnej mocy czynnej – przy tej samej mocy pozornej transformatora czy linii zasilającej można zasilić więcej urządzeń.
Czym różni się współczynnik mocy od przesunięcia fazowego?
Choć pojęcia współczynnika mocy (PF – Power Factor) i przesunięcia fazowego (φ) często bywają używane zamiennie, w rzeczywistości nie są one tożsame – szczególnie w nowoczesnych instalacjach, w których dominują odbiorniki nieliniowe. W układach prądu przemiennego z napięciem i prądem o przebiegach czysto sinusoidalnych, zależność jest prosta i bezpośrednia:
PF = cos(φ)
Gdzie φ to kąt przesunięcia fazowego między przebiegami napięcia a prądu. W takim idealnym przypadku współczynnik mocy jest miarą tego przesunięcia – im mniejsze opóźnienie lub wyprzedzenie prądu względem napięcia, tym wyższy współczynnik mocy, aż do wartości 1 (pełna zgodność faz).
Jednak w praktyce – zwłaszcza w nowoczesnych zakładach przemysłowych – napięcie może być sinusoidalne, ale prąd już niekoniecznie. Współczesne odbiorniki, takie jak falowniki, przekształtniki, zasilacze impulsowe, oświetlenie LED czy systemy UPS, pobierają prąd o kształcie zniekształconym, często zawierającym wyższe harmoniczne. W takich przypadkach przebieg prądu jest nieliniowy i nie da się go opisać jedynie przesunięciem fazowym względem napięcia.
Dlatego wprowadzono rozróżnienie między displacement power factor (cos φ), a true power factor (rzeczywisty współczynnik mocy).
- Cos φ odnosi się wyłącznie do przesunięcia fazy pomiędzy podstawową harmoniczną napięcia i prądu – to tzw. współczynnik przesunięcia fazowego.
- True PF uwzględnia nie tylko to przesunięcie, ale również wszelkie zakłócenia kształtu prądu, czyli obecność harmonicznych i deformacji.
W rezultacie możliwa jest sytuacja, w której urządzenie ma pozornie dobry cos φ (np. 0,98), ale ze względu na silne zniekształcenia prądu rzeczywisty PF wynosi znacznie mniej – np. 0,85. Takie rozbieżności są szczególnie istotne w systemach zasilania dużych hal produkcyjnych, serwerowni, centrów danych czy nowoczesnych obiektów biurowych, gdzie udział urządzeń energoelektronicznych jest dominujący.
Właśnie dlatego współczesne instalacje elektryczne wymagają nie tylko klasycznej kompensacji mocy biernej (np. za pomocą kondensatorów), która koryguje jedynie przesunięcie fazowe, ale także aktywnych układów korekcji współczynnika mocy, które kompensują skutki nieliniowości prądu. Układy te – w postaci aktywnych filtrów harmonicznych lub rozbudowanych układów PFC – umożliwiają poprawę rzeczywistego PF, minimalizując zarówno przesunięcie fazowe, jak i zakłócenia harmoniczne.
Podsumowanie
Współczynnik mocy to jeden z kluczowych parametrów wpływających na ekonomię i stabilność pracy instalacji elektrycznych, zwłaszcza w środowisku przemysłowym. Jego regularne monitorowanie i skuteczna optymalizacja pozwalają znacząco ograniczyć opłaty za energię elektryczną, zwiększyć ogólną sprawność sieci zasilającej, a także poprawić trwałość i niezawodność urządzeń pracujących w instalacji. Jednocześnie przekłada się to na mniejsze straty przesyłowe i redukcję zakłóceń w systemie zasilania, co jest istotne dla jakości i ciągłości procesów technologicznych.
W kontekście rosnących cen energii, zaostrzających się przepisów dotyczących efektywności energetycznej oraz coraz bardziej zaawansowanych systemów automatyki, zarządzanie współczynnikiem mocy przestaje być jedynie zaleceniem – staje się standardem inżynierskiej praktyki i koniecznym elementem strategii techniczno-ekonomicznej każdej nowoczesnej organizacji.
