Kable ekranowane w praktyce

Niezawodna i wiarygodna transmisja sygnałów sterujących i pomiarowych jest kluczowa dla ciągłości oraz bezpieczeństwa pracy maszyn. W warunkach przemysłowych liczyć się jednak trzeba z występowaniem wielu źródeł zaburzeń elektromagnetycznych mogących ją zakłócać. By je ograniczyć, wykorzystuje się kable ekranowane. Prawidłowo zaprojektowane, wykonane i podłączone, zmniejszają wpływ zaburzeń z zewnątrz i redukują ich emisję do otoczenia.

Posłuchaj
00:00

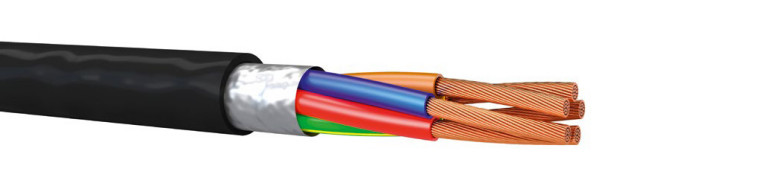

Ekran to osłona wykonana z materiału przewodzącego. Może mieć postać plecionki, folii albo ich połączenia. Otacza jeden przewód albo wiązkę kilku przewodów. Ekran jest wymagany np. w kablach do przesyłu sygnałów cyfrowych, które są podatne na zaburzenia z zewnątrz, i w kablach zasilających napędy z przemiennikami częstotliwości, które są ich źródłem. Jego obecność zapewnia kompatybilność elektromagnetyczną w obu kierunkach. Ekran zmniejsza podatność na zaburzenia promieniowane i ich emisyjność, a prawidłowo uziemiony chroni również przed wpływem zaburzeń przewodzonych i blokuje ich emisję.

Wymagana skuteczność

Dobór odpowiedniego ekranu wymaga określenia potrzebnego poziomu ochrony i oceny pod tym kątem różnych osłon. Chociaż kroki te są oczywiste, nie jest to wcale łatwe zadanie.

Pamiętając, że ekran to dodatkowy koszt, jak również o tym, że wpływa on na wagę i wymiary kabla, najpierw trzeba możliwie jak najdokładniej oszacować wymagany stopień ochrony. W tym celu należy wziąć pod uwagę zaburzenia wprowadzane przez obwody, do których kabel jest podłączony, jak i ich podatność na te, które za jego pośrednictwem mogą do nich docierać.

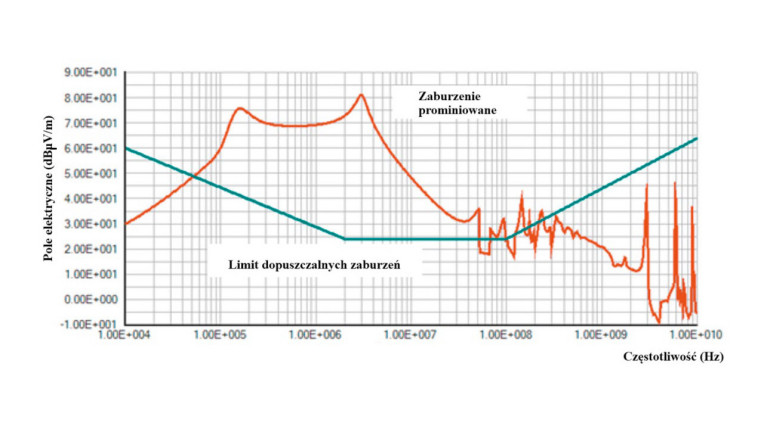

Charakterystyki emisyjności i podatności wyznacza się zazwyczaj w specjalnym oprogramowaniu. Jeżeli chodzi o emisyjność, to ta przewodzona i promieniowana są ograniczone przepisami z zakresu kompatybilności elektromagnetycznej. Określają one limity dla urządzeń różnego rodzaju, w zależności od miejsca ich instalacji i zastosowania. Na rysunku 1 została przedstawiona przykładowa charakterystyka emisyjności nieekranowanego kabla. Wyraźnie widać na niej zakres częstotliwości, przy których zaburzenia promieniowane przez niego przekraczają dopuszczalny limit, w związku z czym potrzebuje on dodatkowej osłony. Ponieważ natężenie pola na wykresie na rysunku 1 jest wyrażone w dBμV/m, minimalną wymaganą skuteczność ekranowania można obliczyć jako różnicę wartości odczytanych z krzywych emisyjności kabla: rzeczywistej oraz tej dopuszczalnej – i przeliczyć ją na decybele.

Rys. 1. Charakterystyka emisyjności nieekranowanego kabla

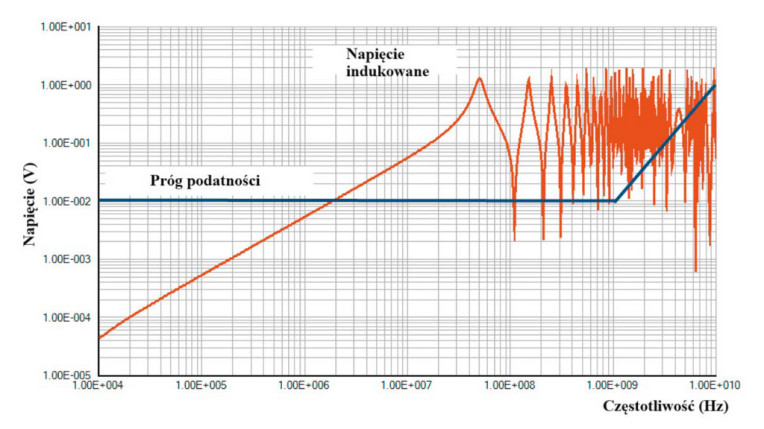

Podobnie można wyznaczyć dopuszczalną podatność kabla na zaburzenia ze źródeł zewnętrznych, która jest uwarunkowana odpornością urządzeń do niego podłączonych. Na rysunku 2 przedstawiono przykładową charakterystykę podatności nieekranowanego kabla, w którym zaburzenia z zewnątrz indukują napięcia. Na wykresie tym widać, że powyżej pewnej częstotliwości są one większe niż ustalony limit. Ekranowanie jest w związku z tym konieczne. Ponieważ indukowane napięcie oraz napięcie progowe nie zostały wyrażone w decybelach, wymaganą skuteczność ekranowania można obliczyć, wyznaczając iloraz tych wielkości i przeliczając go na dB.

Rys. 2. Charakterystyka podatności nieekranowanego kabla

Skuteczność ekranowania

Gdy wiemy już, jaki poziom ochrony jest potrzebny, wydawałoby się, że wystarczy wybrać kabel z ekranem, który według producenta będzie w stanie taką zapewnić. Niestety, informacja podawana w specyfikacjach kabli nie zawsze okazuje się przydatna w praktyce.

Często jest ona ograniczona do stopnia pokrycia przewodów ekranem i opisu jego materiału oraz wykonania. Chociaż dane te mogą być pomocne przy porównywaniu różnych kabli, nie dostarczają informacji o tym, czy dany ekran sprawdzi się w określonym zastosowaniu. Dodatkowo producenci w kartach katalogowych podają czasami skuteczność ekranowania. Pod kątem tego parametru różne kable można jednak porównywać tylko wówczas, gdy konfiguracja obwodów, w jakich zapewniają daną skuteczność ekranowania, jest identyczna – jeżeli chodzi o długość okablowania, sposób jego podłączenia oraz impedancję wejściową urządzeń, które łączy.

Parametrami użytecznymi w praktyce, które pozwalają na bezpośrednie porównanie ekranowanych kabli niezależnie od konfiguracji obwodu, są: impedancja przejściowa ekranu (transfer impedance) i admitancja przejściowa (transfer admitance). Ta pierwsza charakteryzuje efektywność ograniczania wpływów prądów w ekranie, a druga – zmniejszania skutków sprzężenia pojemnościowego.

Niska impedancja przejściowa oznacza wysoką skuteczność ekranowania. Zgodnie z definicją jest to iloraz napięcia indukowanego w ekranowanym przewodzie i prądu płynącego w jego ekranie, w przeliczeniu na jednostkę długości kabla. Przykładowo, jeżeli w ekranie 3-metrowego kabla płynie prąd o natężeniu 1 A, a w jego przewodzie indukowane jest napięcie o wartości 60 mV, impedancja przejściowa ekranu wynosi 20 mΩ/m. Jeżeli ekran ma impedancję przejściową 30 mΩ/m i płynie przez niego prąd o natężeniu 1 A, w przewodzie indukowane będzie napięcie o wartości 90 mV.

Impedancja przejściowa

Wartość impedancji przejściowej zmienia się wraz z częstotliwością. Przy bardzo niskich częstotliwościach jest równa rezystancji ekranu. Przy wzroście częstotliwości ma natomiast tendencję do zmniejszania się w przypadku ekranów litych (ciągłych) i odwrotnie – zwiększa się w ekranach nielitych (oplot, owijka).

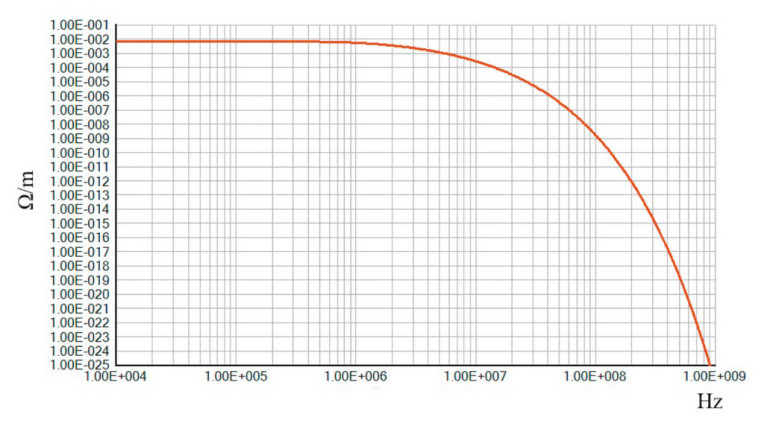

Na rysunku 3 przedstawiono wykres impedancji przejściowej ekranu w postaci litej osłony metalowej. Wraz ze wzrostem częstotliwości głębokość wnikania w nią prądu na skutek efektu naskórkowości maleje. W konsekwencji przewody są narażone na oddziaływanie coraz słabszego pola. Odpowiada to mniejszej impedancji przejściowej, a więc większej skuteczności ekranowania.

Rys. 3. Charakterystyka impedancji przejściowej ekranu z litej osłony metalowej

Podobna zależność dotyczy ekranów w postaci podłoża dielektrycznego pokrytego warstwą metalu o grubości rzędu mikrometrów. Choć przy niskich częstotliwościach mają dość wysoką impedancję przejściową, a zatem i niską skuteczność ekranowania, wraz ze wzrostem częstotliwości ta ostatnia poprawia się. Przy bardzo wysokich częstotliwościach staje się ona porównywalna z tą osiąganą przez osłony lite.

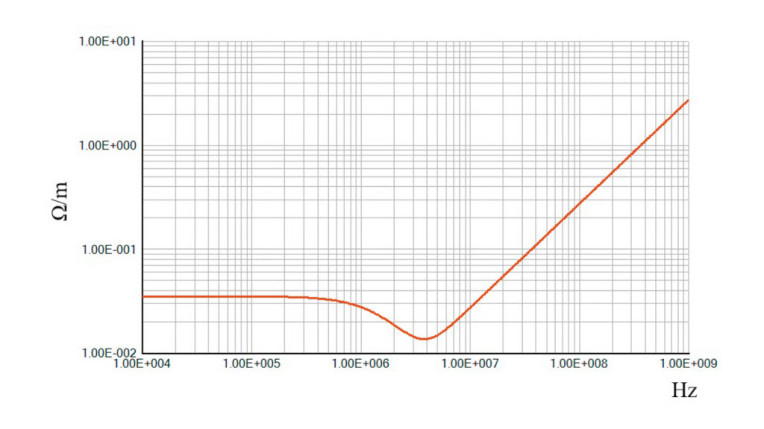

Na rysunku 4 została przedstawiona charakterystyka impedancji przejściowej ekranu w postaci oplotu. Plecionka w zakresie niskich częstotliwości ma stałą, niską impedancję przejściową, która przy określonej częstotliwości jeszcze maleje z powodu efektu naskórkowości. Jednak wycieki pola przez otwory w oplocie, przy częstotliwościach typowo od ok. 1 MHz do 10 MHz, zaczynają mieć znaczenie. Rośnie ono wraz ze wzrostem częstotliwości. W efekcie tego zwiększa się impedancja przejściowa ekranu, więc maleje skuteczność ekranowania.

Rys. 4. Charakterystyka impedancji przejściowej ekranu z oplotu

Owijki, admitancja przejściowa

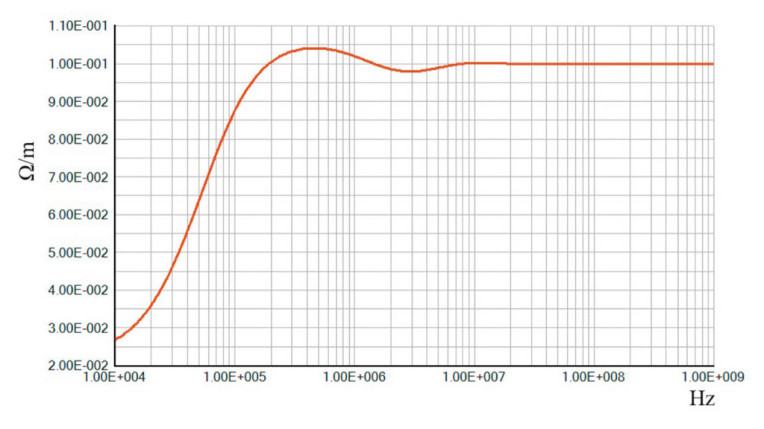

Na rysunku 5 przedstawiono charakterystykę impedancji przejściowej ekranu w postaci taśmy metalowej owiniętej wokół przewodu na zakładkę. Jak widać, przy niskich częstotliwościach jest ona dość mała. Wraz ze wzrostem częstotliwości jednak wycieki pola przez szczeliny utworzone w miejscu wypływu kleju na styku kolejnych zakładek stają się zauważalne. Choć używając spoiwa przewodzącego, można poprawić impedancję przejściową ekranu w zakresie średnich częstotliwości, generalnie jego rezystywność jest i tak zazwyczaj o kilka rzędów wielkości większa niż metalu. Przy wysokich częstotliwościach pojemność pomiędzy zachodzącymi na siebie częściami taśmy ma tendencję do stabilizowania impedancji przejściowej, która w konsekwencji utrzymuje się na stałym poziomie. Ekrany z owijki metalowej zazwyczaj mają mniejszą skuteczność ekranowania w zakresie wysokich częstotliwości niż ekrany lite i te z folii metalizowanej, ale większą niż te z oplotu.

Rys. 5. Charakterystyka impedancji przejściowej ekranu z owijki z taśmy metalowej

Admitancja przejściowa jest z kolei definiowana jako stosunek prądu płynącego w ekranowanym przewodzie do napięcia w ekranie na jednostkę długości kabla. Jest proporcjonalna do pojemności pomiędzy ekranem a przewodami. W ekranach uziemionych na obydwu końcach parametr ten jest znacznie mniej istotny niż impedancja przejściowa – inaczej niż w przypadku ekranów uziemionych wyłącznie na jednym końcu. Generalnie niska admitancja przejściowa oznacza wysoką skuteczność ekranowania. Podobnie jak impedancja, admitancja również zmienia się wraz z częstotliwością.

Monika Jaworowska
