Wyższe harmoniczne jako ukryta przyczyna przegrzewania instalacji elektrycznych
W nowoczesnych obiektach przemysłowych i komercyjnych instalacje elektryczne są narażone na zjawisko, które przez długi czas może pozostawać niezauważone: obecność wyższych harmonicznych w prądzie. Ich źródłem są odbiorniki nieliniowe – falowniki, zasilacze impulsowe, napędy regulowane, systemy UPS czy urządzenia automatyki – których liczba w typowym zakładzie produkcyjnym stale rośnie. Skutki ich oddziaływania na infrastrukturę elektryczną są wymierne i kosztowne.
Natura zjawiska i jego źródła

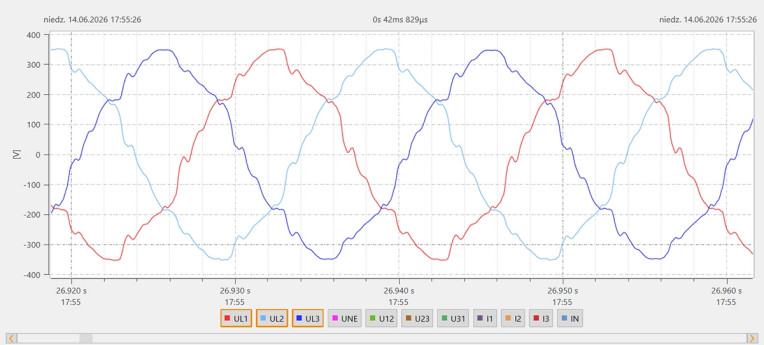

Wyższe harmoniczne to składowe prądu lub napięcia o częstotliwościach będących wielokrotnością częstotliwości podstawowej sieci, która w europejskich systemach elektroenergetycznych wynosi 50 Hz. Oznacza to, że harmoniczne mogą występować na częstotliwościach 150 Hz, 250 Hz, 350 Hz i wyższych. Ich obecność sprawia, że przebieg prądu traci idealny kształt sinusoidy i ulega odkształceniu.
Odkształcenia te generują odbiorniki nieliniowe, czyli takie, które nie pobierają prądu proporcjonalnie do napięcia. Należą do nich falowniki, prostowniki, zasilacze impulsowe, komputery, oświetlenie LED oraz systemy UPS. Im więcej takich urządzeń pracuje jednocześnie w instalacji, tym większe ryzyko pogorszenia jakości energii elektrycznej. Problem szczególnie często dotyczy zakładów produkcyjnych, centrów logistycznych, oczyszczalni ścieków oraz obiektów z rozbudowanymi instalacjami HVAC.
Skutki obecności harmonicznych dla infrastruktury elektrycznej
Wyższe harmoniczne zwiększają straty cieplne w kablach, transformatorach i aparaturze elektrycznej. W praktyce oznacza to, że instalacja może pracować w warunkach podwyższonego nagrzewania nawet przy pozornie prawidłowym obciążeniu. Szczególnie narażona jest izolacja kabli i uzwojeń transformatorów – pod wpływem podwyższonej temperatury starzeje się szybciej, co stopniowo prowadzi do wzrostu ryzyka przebicia, uszkodzenia kabli i awarii transformatorów.
Poza efektami cieplnymi harmoniczne mogą powodować przeciążenie żyły neutralnej, zwiększone straty mocy czynnej, zakłócenia pracy zabezpieczeń, błędne wskazania aparatury pomiarowej oraz problemy z elektroniką sterującą. W środowisku przemysłowym przekłada się to na większą liczbę interwencji serwisowych, nieplanowane postoje i ryzyko zatrzymania produkcji.
Do charakterystycznych objawów sugerujących obecność harmonicznych należą: nadmierne nagrzewanie kabli i transformatorów, przegrzewanie rozdzielnic, częste awarie urządzeń elektrycznych i elektronicznych, nieuzasadnione zadziałania zabezpieczeń, zakłócenia w pracy urządzeń pomiarowych oraz skrócona żywotność elementów instalacji. Wystąpienie tych symptomów przy jednoczesnej obecności dużej liczby odbiorników nieliniowych uzasadnia wykonanie profesjonalnych pomiarów jakości energii.
Dlaczego rozbudowa infrastruktury nie wystarczy
Pierwszą intuicyjną reakcją na przegrzewanie kabli lub transformatora bywa rozważenie wymiany transformatora na jednostkę o większej mocy lub przewymiarowania kabli. Takie działania mogą być kosztowne, a jednocześnie nie usuwają rzeczywistej przyczyny problemu. Jeżeli źródłem nadmiernego nagrzewania są harmoniczne, rozbudowa infrastruktury jedynie częściowo ogranicza objawy – instalacja nadal pracuje z odkształconym prądem, a urządzenia pozostają narażone na pogorszone warunki zasilania. Przed podjęciem decyzji inwestycyjnych należy ustalić, czy problem wynika z przeciążenia mocą podstawową, czy z obecności składowych harmonicznych.
Filtry aktywne jako metoda kompensacji harmonicznych

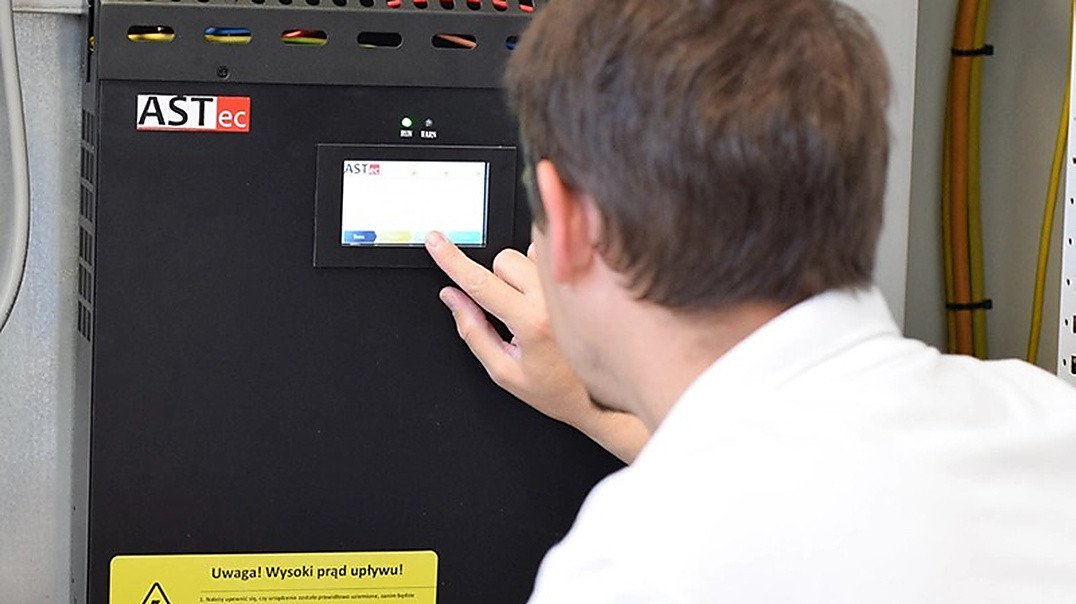

Filtry aktywne służą do bieżącej analizy parametrów sieci i kompensacji odkształceń generowanych przez odbiorniki nieliniowe. Urządzenie wykrywa niepożądane harmoniczne, a następnie wprowadza do instalacji odpowiedni prąd kompensacyjny, który je redukuje. W efekcie prąd pobierany z sieci staje się mniej odkształcony, co przekłada się na ograniczenie dodatkowych obciążeń cieplnych, poprawę warunków pracy transformatorów i kabli oraz zmniejszenie ryzyka awarii.
W odróżnieniu od rozwiązań pasywnych filtry aktywne działają dynamicznie, reagując na zmieniające się warunki pracy instalacji. Jest to szczególnie istotne w obiektach, gdzie obciążenie zmienia się w zależności od procesu produkcyjnego, a liczba pracujących odbiorników nieliniowych nie jest stała.
Zastosowanie filtrów aktywnych przynosi korzyści zarówno techniczne, jak i ekonomiczne: redukcję wyższych harmonicznych, ograniczenie przegrzewania kabli i transformatorów, ochronę izolacji przed przyspieszonym starzeniem, zmniejszenie strat energii, poprawę niezawodności instalacji oraz możliwość poprawy współczynnika mocy. Filtry aktywne są szczególnie zalecane w zakładach przemysłowych z dużą liczbą falowników, centrach danych, serwerowniach, obiektach z systemami UPS oraz wszędzie tam, gdzie ciągłość procesów technologicznych ma krytyczne znaczenie.
Od pomiaru do właściwego doboru
Dobór filtra aktywnego powinien być zawsze poprzedzony analizą jakości energii elektrycznej. Pomiary pozwalają określić poziom odkształcenia prądu (THD), dominujące harmoniczne, charakter obciążenia oraz rzeczywiste warunki pracy instalacji. Dopiero na tej podstawie możliwe jest dobranie rozwiązania adekwatnego do potrzeb danego obiektu. Zbyt mały filtr może nie zapewnić oczekiwanego efektu, natomiast przewymiarowane rozwiązanie niepotrzebnie zwiększa koszt inwestycji. Z tego względu zaleca się skorzystanie ze wsparcia specjalistów, którzy przeprowadzą analizę i dobiorą filtr odpowiedni do parametrów instalacji.
Podsumowanie
Wyższe harmoniczne generowane przez odbiorniki nieliniowe mogą przez długi czas pozostawać niewidoczne, systematycznie degradując instalację elektryczną poprzez przegrzewanie kabli i transformatorów, przyspieszone starzenie izolacji, zwiększone straty energii i rosnącą awaryjność urządzeń. Skutecznym rozwiązaniem są filtry aktywne, które dynamicznie kompensują odkształcenia prądu, poprawiają jakość energii elektrycznej i wydłużają żywotność instalacji. Warunkiem skutecznego wdrożenia jest wcześniejsza analiza jakości energii i profesjonalny dobór urządzenia. Firma ASTAT realizuje zarówno pomiary jakości energii elektrycznej, jak i dobór oraz wdrożenie filtrów aktywnych, oferując kompleksowe wsparcie na każdym etapie procesu – od diagnozy problemu po dobór optymalnego rozwiązania dla danego obiektu.
