Programowalny przekaźnik logiczny FLC12-8DI-4R v.2 – charakterystyka i zastosowania
Sterownik FLC12-8DI-4R v.2 to uniwersalny programowalny przekaźnik logiczny przeznaczony zarówno do prostych układów sterowania w budynkach mieszkalnych, jak i do bardziej zaawansowanych aplikacji automatyki przemysłowej. Urządzenie łączy rozbudowane możliwości komunikacyjne z intuicyjnym środowiskiem programowania w języku polskim.
Budowa i parametry techniczne
Sterownik dysponuje 8 wejściami cyfrowymi, spośród których 4 pełnią jednocześnie funkcję wejść analogowych (zakres 0–10 V DC, rozdzielczość 10 bit). Wśród wejść cyfrowych wyróżnia się 4 wejścia standardowe (do 4 Hz) oraz 4 wejścia szybkie (do 60 kHz). Urządzenie posiada 4 wyjścia przekaźnikowe o obciążalności ciągłej 10 A dla obciążeń rezystancyjnych i 2 A dla indukcyjnych.
Zasilanie wynosi 12–24 V DC, pobór mocy mieści się w przedziale 3,5–4 W, a zakres temperatury pracy obejmuje od -20°C do 55°C. Sterownik montowany jest na szynie DIN 35 mm, ma wymiary 71,5 mm × 90 mm × 57,9 mm i waży 300 g. Stopień ochrony obudowy to IP20.
Wbudowany zegar czasu rzeczywistego (RTC) cechuje się dokładnością ±2 s/dobę i podtrzymaniem bateryjnym przez 20 dni. Trwałość zapisanego programu wynosi 10 lat, a sterownik wyposażony jest w zabezpieczenie przed utratą danych przy zaniku napięcia (odporność na chwilowy zanik: 5 ms).
Komunikacja i możliwości rozbudowy
Urządzenie wyposażono we wbudowane interfejsy Ethernet oraz RS 485 z obsługą protokołów Modbus TCP i Modbus RTU. Interfejs Ethernet umożliwia programowanie sterownika bez konieczności stosowania dedykowanych programatorów – do wgrania aplikacji wystarczy standardowy kabel sieciowy.
Do sterownika można podłączyć maksymalnie 3 moduły rozszerzeń z rodziny FLC18E, rozszerzające jego funkcjonalność o:
- dodatkowe wejścia cyfrowe,
- wyjścia tranzystorowe lub przekaźnikowe,
- analogowe wejścia prądowe,
- analogowe wyjścia napięciowe i prądowe,
- wejścia do czujników temperatury PT-100,
- dodatkowy port RS 485.
Programowanie i interfejs operatorski
Konfiguracja sterownika odbywa się przy użyciu bezpłatnego oprogramowania FLC LogicSoft v.2 przeznaczonego dla systemów Windows, dostępnego w języku polskim. Programy tworzone są graficznie w standardzie FBD (Function Block Diagram), a środowisko wyposażono w wbudowaną pomoc kontekstową oraz rozbudowaną polską instrukcję obsługi. Sterownik obsługuje do 512 bloków funkcyjnych, 512 liczników czasu, 512 liczników zdarzeń, 256 flag cyfrowych, 256 rejestrów analogowych, 30 regulatorów PI i 64 ekrany HMI.

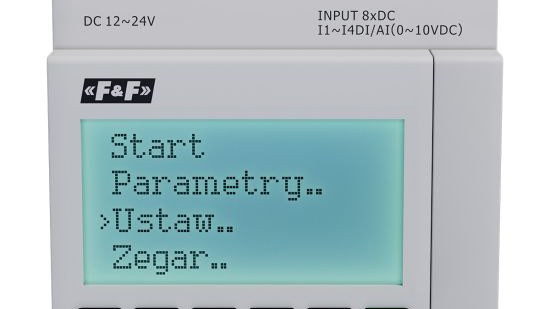

Wbudowany podświetlany wyświetlacz LCD z przyciskami umożliwia tworzenie prostych lokalnych interfejsów operatorskich (HMI) bezpośrednio na urządzeniu.
Typowe zastosowania
Sterownik znajduje zastosowanie w automatyce budynkowej – m.in. w sterowaniu oświetleniem klatek schodowych, chodników i podjazdów, obsłudze markiz, rolet i zasłon oraz sterowaniu oświetleniem wystawowym. W środowisku przemysłowym urządzenie nadaje się do sterowania prostymi maszynami i elementami instalacji elektrycznych.
Podsumowanie
FLC12-8DI-4R v.2 to kompaktowy sterownik łączący wbudowaną komunikację Ethernet i RS 485, panel HMI oraz możliwość rozbudowy o trzy moduły rozszerzeń. Darmowe, polskojęzyczne oprogramowanie FLC LogicSoft v.2 i programowanie w standardzie FBD sprawiają, że urządzenie jest dostępne zarówno dla instalatorów realizujących proste układy sterowania, jak i dla inżynierów wdrażających bardziej zaawansowane systemy automatyki.
