Kompaktowe i wytrzymałe złącza przemysłowe

| Prezentacje firmowe

W ostatnich latach na rynku złączy obserwujemy ciągły wzrost zapotrzebowania na szybką transmisję i odporność na warunki środowiskowe, a także stały rozwój tej branży w kierunku miniaturyzacji i coraz większego zagęszczenia, zaś funkcje i wydajność wymagane dla złączy stają się coraz bardziej wyrafinowane i zróżnicowane. Tę samą tendencję mają złącza stosowane w urządzeniach przemysłowych, a jednocześnie muszą one spełniać szeroki zakres wysokich wymagań w miarę ewolucji kolejnych wersji sprzętu przeznaczonego do pracy w warunkach przemysłowych.

Kompaktowe i wytrzymałe złącza przemysłowe

MAŁE OKRĄGŁE ZŁĄCZA DO ZASTOSOWAŃ PRZEMYSŁOWYCH

Wychodząc naprzeciw potrzebom rynku, firma Fujikura opracowała nową serię złączy przemysłowych CM09Y, dzięki której, w porównaniu ze standardową serią CM09, końcowe produkty są mniejsze i lżejsze. Złącza CM09Y mają taką samą liczbę pinów co tradycyjny produkt, lecz ich średnica zewnętrzna została zmniejszona o 20%, a dzięki zastąpieniu części metalowych materiałem żywicznym i zmniejszeniu liczby części udało się zmniejszyć wagę całego złącza o około 20%.


Rys. 1. Złącza serii CM09Y (od prawej strony: kabel z zamontowanym gniazdem, kabel z zamontowanym wtykiem, gniazdo do montażu od strony urządzenia)

Rys. 2. Zużycie ślizgowe styku złącza

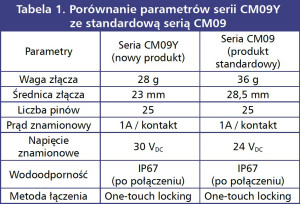

Tabela 1. Porównanie parametrów serii CM09Y ze standardową serią CM09

Ponadto seria CM09Y ma wodoodporność oraz odporność na zakłócenia na tym samym poziomie, co wersja tradycyjna i oferuje wysoką niezawodność nawet w trudnych warunkach. Główne zastosowania to kontrolery przemysłowe, kontrolery robotów i obrabiarki.

ZŁĄCZA ODPORNE NA WIBRACJE

W przypadku złączy przemysłowych bardzo ważnym parametrem jest odporność na wibracje. Roboty pracujące z dużą prędkością czy duże siłowniki generują silne wibracje, które rozprzestrzeniają się między innymi na styki złączy, powodując zużycie ślizgowe (patrz rys. 2), co może z kolei spowodować słabe przewodzenie w najsłabszym punkcie złącza.


Rys. 3. Seria złączy CMV1 (po lewej stronie wtyki, po prawej gniazda)

Rys. 4. Styki złączy CMV1

Tabela 2. Porównanie odporności na wibracje serii CMV1 oraz CM10

Seria CMV1 została opracowana jako złącze nowej generacji wytrzymujące nadmierne obciążenie wibracjami. W celu polepszenia odporności złączy, zmniejszone zostało obciążenie wibracyjne propagujące do styków złącza poprzez zmniejszenie ciężaru złącz i przesunięcie środka ciężkości.

Drugim ważnym ulepszeniem jest zmiana konstrukcji styku gniazdowego, co umożliwiło tłumienie bicia kontaktu. Dodatkowo wprowadzona została 5-punktowa struktura styku w celu poprawienia niezawodności kontaktu. Dzięki tym zmianom odporność na wibracje wzrosła ponaddwukrotnie w stosunku do konwencjonalnych produktów.

ZŁĄCZA PŁYTKA-PŁYTKA DLA PRZEMYSŁU

Seria DFxx, wykorzystywana do połączeń między PCB, to małe, wielostykowe złącze o minimalnym rastrze 0,5 mm, przyczyniające się do oszczędności miejsca. Złącza te mają konstrukcję pływającą, która koryguje przesunięcia położenia, gdy dwa lub więcej złączy jest zamontowanych na dwóch równoległych PCB.

Ich struktura absorbuje obciążenie przyłożone do złącza, stabilizując pracę i

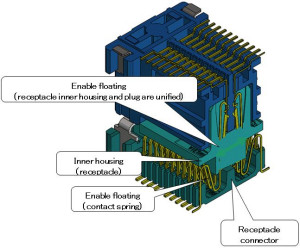

Rys. 5. Struktura złącza serii DFxx

Rys. 6. Pływająca struktura złączy z serii DFxx

Tabela 3. Zalety serii DFxx

zapobiegając pękaniu złączy. Seria ta ma duży wybór wysokości połączeniowej oraz liczby pinów, dzięki czemu można ją zastosować w szerokim zakresie urządzeń, takich jak sekwenser, kontroler, czujnik, itd.

Firma Fujikura od lat jest zaangażowana w rozwój złączy przemysłowych najwyższej jakości dopasowanych do potrzeb klienta. W celu uzyskania dodatkowych szczegółów prosimy o kontakt z lokalnym przedstawicielem.

Elhurt Sp. z o.o.
