Profesjonaliści w zastosowaniach zewnętrznych - Obudowy gwarantujące bezpieczeństwo i niezawodność

W zależności od zastosowania, wymagania wobec elektroniki przemysłowej stają się coraz bardziej rygorystyczne. W różnych sektorach przemysłu obowiązują specyficzne regulacje, które mają na celu zapewnienie bezpieczeństwa i niezawodności urządzeń. W przemyśle chemicznym kluczowe znaczenie ma ochrona przeciwwybuchowa, zapobiegająca zapłonowi substancji łatwopalnych. Z kolei w przemyśle spożywczym istotne są wysoka szczelność i odporność na środki czyszczące, aby zapewnić higienę i bezpieczeństwo produktów spożywczych. Systemy fotowoltaiczne, które przekształcają energię słoneczną w elektryczną, muszą być odporne na zmienne warunki atmosferyczne, takie jak deszcz, śnieg czy intensywne promieniowanie UV. Urządzenia do komunikacji bezprzewodowej, takie jak routery czy anteny, muszą z kolei zapewniać stabilność sygnału i być odporne na zakłócenia elektromagnetyczne.

Solidne obudowy z serii OCS firmy Phoenix Contact oferują kompleksową ochronę wrażliwej elektroniki. Dzięki stopniowi ochrony IP66/68/69 oraz szerokiemu zakresowi temperatury pracy, obudowy OCS są idealnym rozwiązaniem do pracy w zmiennych i wymagających warunkach, zarówno w aplikacjach wewnętrznych, jak i zewnętrznych.

Ochrona przed dotykiem, ciałami obcymi i czynnikami środowiskowymi

Stopień ochrony przed ciałami obcymi oraz wodą zgodnie z normą IEC/EN 60529 oznaczany jest symbolem IP (International Protection) oraz dwoma cyframi. Pierwsza z nich określa ochronę przed dotykiem i ciałami obcymi, druga – ochronę przed przenikaniem wody. W Ameryce Północnej, dla urządzeń z napięciem roboczym do 1000 V, standaryzacja ochrony opisana jest w normie NEMA 250. W odróżnieniu od EN 60529 standard ten bierze również pod uwagę takie czynniki, jak: korozja, rdza, mróz, smary i inne czynniki chłodzące. Obudowy z serii OCS charakteryzują się stopniem ochrony NEMA 250 i IP66/68/69. Oznacza to, że zapewniają one skuteczną ochronę przed opadającym kurzem, strumieniem wody oraz zanurzeniem w wodzie. Dzięki temu stanowią niezawodną i trwałą ochronę przed szkodliwym wpływem środowiska.

Urządzenia pracujące na zewnątrz wystawione są na działanie nie tylko wilgoci. W suchych środowiskach powietrze przenosi bardzo małe cząsteczki pyłu i zanieczyszczeń środowiskowych, takich jak sól czy kwas siarkowy, które osadzają się na obudowie. Może to prowadzić do korozji części metalowych. Ciągłe promieniowanie słoneczne i światło ultrafioletowe mogą powodować przyspieszone starzenie się materiałów, zwłaszcza plastikowych. Obudowy wykonane ze specjalnie wzmocnionego poliwęglanu, odporne na wysokie temperatury i promienie UV, są w stanie pracować w omówionych ciężkich warunkach nawet do dwudziestu lat.

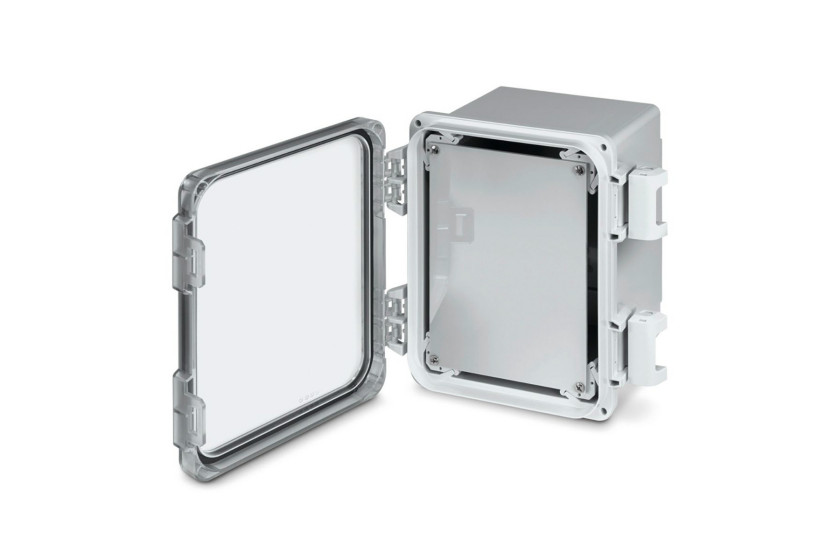

Fot. 1. Instalacja płyty montażowej na różnych wysokościach

Wytrzymałość

Wibracje, wstrząsy i uderzenia są kluczowymi czynnikami wpływającymi na działanie urządzeń elektronicznych. Odporność na te czynniki jest określana przez kod EKP, zgodnie z normami IEC 62262 i EN 50102. W ramach testów przeprowadza się zderzenia na każdej powierzchni obudowy, która jest narażona na kontakt podczas normalnego użytkowania. Testy te powtarza się pięciokrotnie, przy czym naprężenia nie mogą być stosowane więcej niż trzy razy w pobliżu tego samego miejsca.

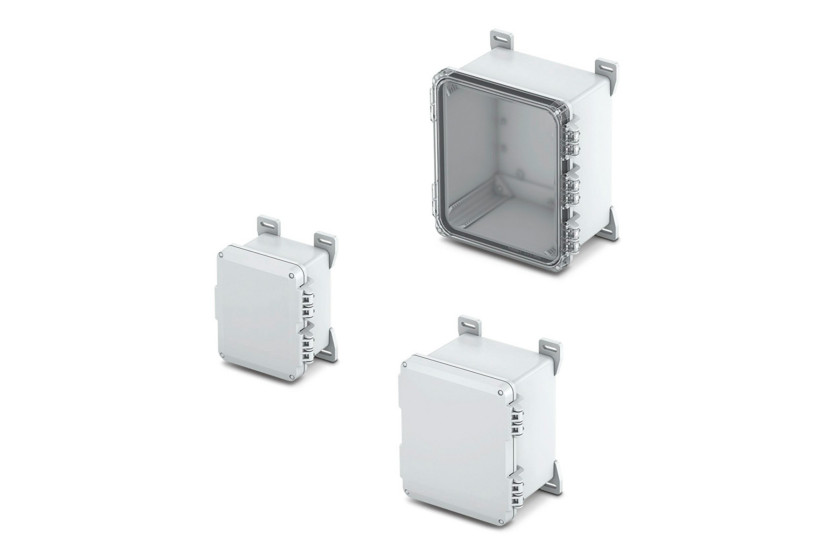

Fot. 2. Szeroki zakres rozmiarów obudów montażu na ścianie lub słupie

Obudowy OCS mają stopień ochrony przed uderzeniami IK10, co oznacza, że są w stanie wytrzymać energię uderzenia wynoszącą 20 dżuli w kluczowych punktach, bez degradacji uszczelnienia i stopnia ochrony. Dzięki temu obudowy te zapewniają niezawodną ochronę w wymagających warunkach pracy, minimalizując ryzyko uszkodzeń mechanicznych i zapewniając długotrwałą trwałość urządzeń.

Konstrukcja

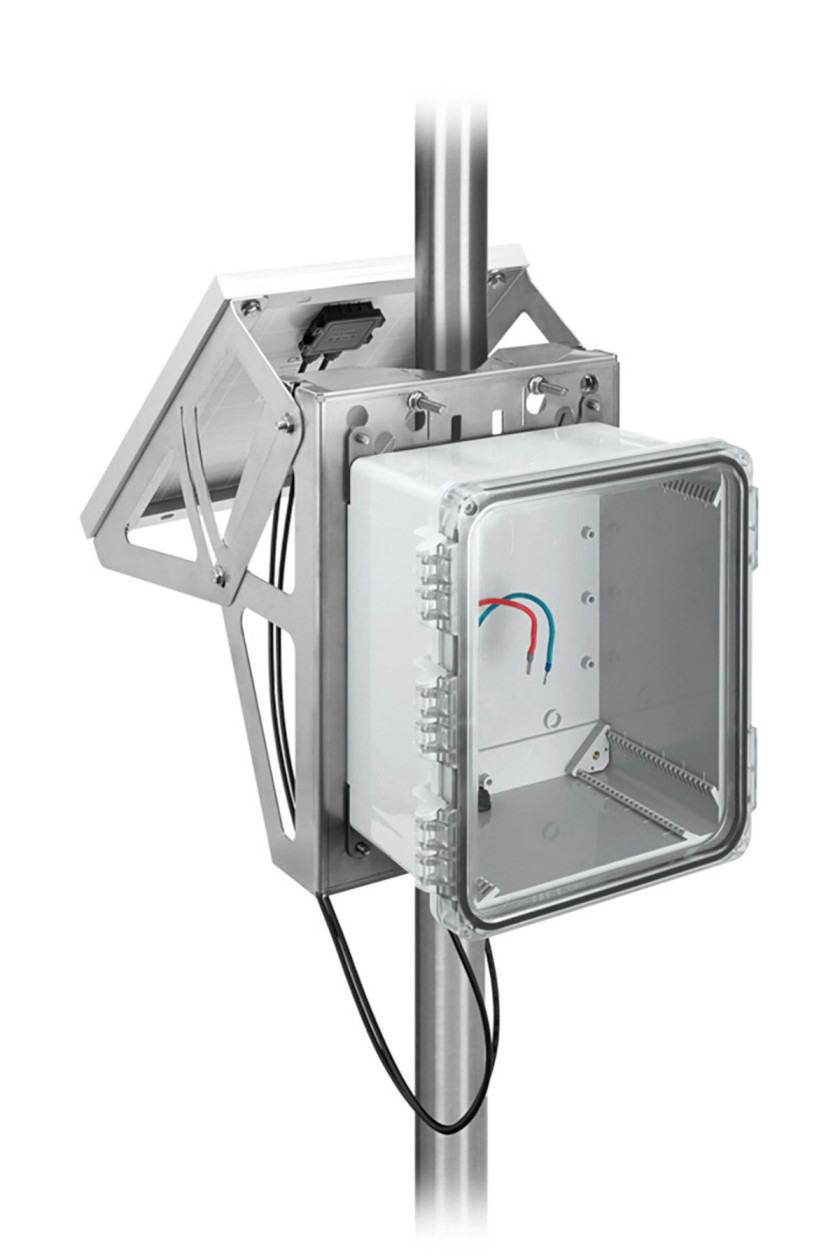

Fot. 3. System POS do montażu na słupie

Obudowa OCS dostępna jest w sześciu rozmiarach. W każdym wariancie występuje wersja z pełną lub przezroczystą pokrywą, z możliwością plombowania oraz ze zintegrowaną uszczelką. Ścianki obudowy o grubości 4 mm gwarantują wysoką odporność mechaniczną. Obudowa jest wyposażona w zintegrowane regulowane mocowanie panelu lub PCB, co ułatwia jej elastyczne dostosowanie do projektu. Całe urządzenie może być przykręcone bezpośrednio do płaskich powierzchni lub za pomocą specjalnych akcesoriów zamontowane na słupie. Firma Phoenix Contact oferuje również opcję dostosowania obudowy do indywidualnych potrzeb w zakresie otworowania.

Idealne wyposażenie do rozwiązań Off-Grid

Oparty na panelach PV system POS (Pico-Off-Grid System) świetnie nadaje się do stworzenia samowystarczalnych energetycznie systemów o kilku klasach mocy, do 190 Wp. Dzięki solidnej obudowie OCS i mocowaniu na słupie ze stali nierdzewnej z regulowanym kątem nachylenia panelu fotowoltaicznego można zrealizować niezawodne i trwałe rozwiązanie do dostarczania energii w odległych obszarach i wymagających środowiskach. Obszary wykorzystania obejmują rejestrację danych środowiskowych, środowiska przemysłowe o wysokich wymaganiach i wiele innych zastosowań zewnętrznych.

Podsumowanie

Nawet w ekstremalnych środowiskach obudowy o dużej objętości z serii OCS niezawodnie ochronią znajdujące się wewnątrz komponenty elektryczne przed wilgocią, ciepłem, promieniowaniem UV i naprężeniami mechanicznymi. Certyfikowane obudowy z poliwęglanu są lekkie i wytrzymałe. Wytrzymują duże obciążenia mechaniczne w szerokim zakresie temperatur. Obudowy serii OCS oferują wysoki stopień elastyczności i mogą być indywidualnie dostosowywane oraz rozszerzane za pomocą akcesoriów.
