Kluczowym elementem optymalizacji sieci przemysłowych jest wybór przełączników Ethernet, które zapewniają oczekiwane funkcjonalności i możliwości diagnostyki, a także stabilną pracę, przy jednoczesnym zachowaniu intuicyjnego interfejsu konfiguracji dostosowanego do potrzeb automatyków. Takie rozwiązanie nie tylko upraszcza obsługę i zarządzanie infrastrukturą, ale również przyczynia się do obniżenia całkowitego kosztu posiadania (TCO) oraz zwiększenia ogólnej produktywności.
NATYWNE WSPARCIE PROFINET, ETHERNET/IP I MODBUS TCP
Seria inteligentnych przełączników przemysłowych Moxa SDS-3000/G3000 łączy prostotę obsługi z funkcjonalnością, jakiej potrzebują inżynierowie do efektywnej konfiguracji, monitorowania i zarządzania sieciami. Natywna obsługa popularnych protokołów automatyki, takich jak PROFINET, EtherNet/IP i Modbus TCP, umożliwia łatwą integrację z systemami SCADA/HMI. Przez natywną obsługę rozumiemy nie tylko poprawne przesyłanie danych w tych protokołach, ale również możliwość konfiguracji przełączników z wykorzystaniem specjalnych narzędzi programistycznych od wiodących producentów sterowników PLC oraz monitorowanie stanu ich pracy z wykorzystaniem danego protokołu.

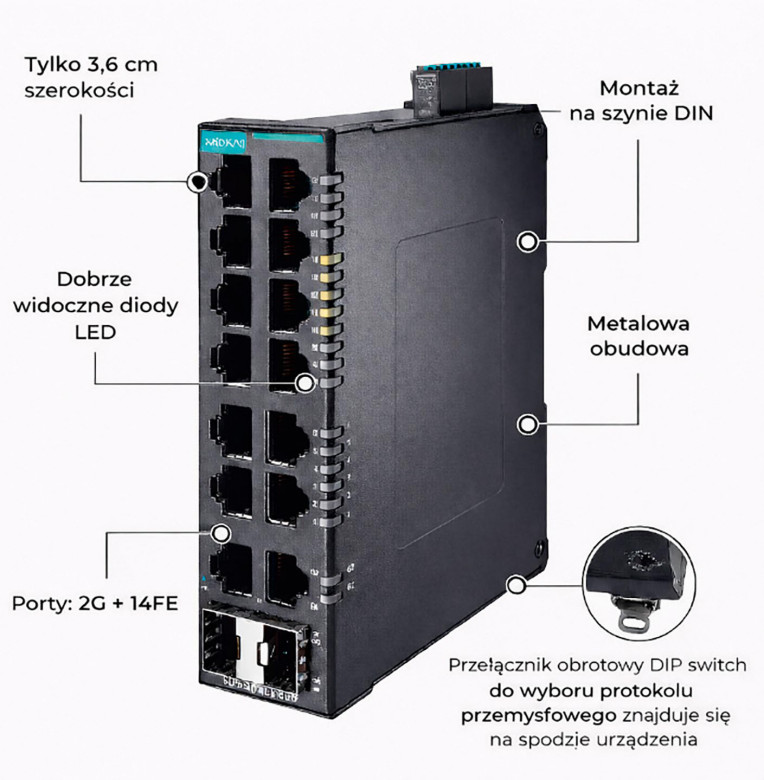

Co więcej, wybór danego protokołu może odbywać się bez użycia komputera, za pomocą specjalnego DIP switcha na obudowie przełącznika. Elastyczne możliwości konfiguracji, uniwersalność użycia w systemach opartych na różnych dostawcach, wykorzystujących różne protokoły oraz możliwość monitorowania stanu urządzeń i całej sieci przekładają się bezpośrednio na większą efektywność operacyjną oraz niższe koszty.
FUNKCJONALNOŚCI
Poza wsparciem protokołów przemysłowych przełączniki oferują również szereg funkcjonalności sieciowych znanych z bardziej zaawansowanych przełączników zarządzanych. Mamy więc zapewnione:
- możliwość segmentacji logicznej sieci z wykorzystaniem VLAN-ów,
- wsparcie SNMP (w tym SNMP v3),
- tzw. port mirroring pozwalający na przesłanie kopii ruchu,
- lokalny syslog oraz opcję przesyłania logów do zewnętrznego serwera,
- możliwość przydzielania statycznych adresów IP na dany port przełącznika.
ŁATWA KONFIGURACJA

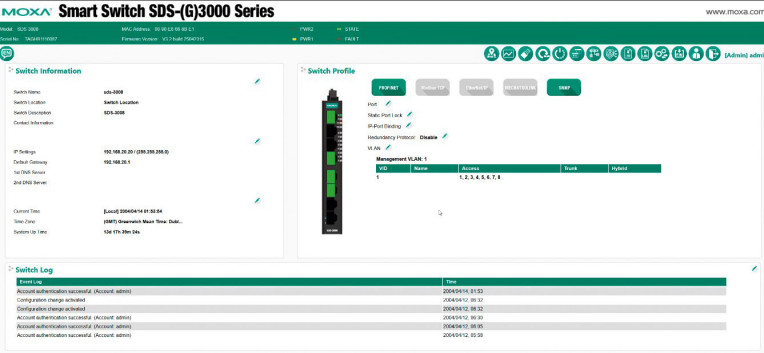

Jeśli chodzi o serię SDS-3000, na uwagę zasługuje jej intuicyjność i prostota, zwłaszcza w sytuacji, gdy chcemy skorzystać do konfiguracji ze specjalnego interfejsu w przełącznikach. Switch został zaprojektowany z myślą o automatykach, dla których sieć jest tylko jednym z wielu obszarów kompetencji, jakie muszą posiadać. Cały proces konfiguracji zamknięto w jednym ekranie, zapewniając szybki dostęp do najważniejszych parametrów oraz bieżących informacji o stanie przełącznika. Dzięki temu użytkownicy mający podstawową wiedzę sieciową są w stanie przeprowadzić konfigurację szybko i bezproblemowo.
REDUNDANCJA SIECI
Protokoły nadmiarowe, takie jak RSTP (Rapid Spanning Tree Protocol), pomimo swojej największej zalety, jaką jest otwarty standard, w wielu przypadkach nie sprawdzają się w środowiskach przemysłowych. Powodem jest nie tylko długi czas zbieżności, ale również możliwy negatywny wpływ na pracę innych urządzeń sieciowych. Jednym z rozwiązań są protokoły pierścieniowe, takie jak Turbo Ring Moxa, zapewniające bardzo szybką rekonfigurację na poziomie do 20 ms przy 250 przełącznikach w pierścieniu, z jednoczesnym zachowaniem bardzo dużej stabilności. Ich minusem jest jednak zamknięty standard, dostępny w ramach rozwiązań danego producenta.
A co w sytuacji, kiedy chcemy zachować otwartość, a jednocześnie mieć bardziej elastyczne możliwości doboru urządzeń, które będą pracować w topologii pierścienia?
Rozwiązaniem może być protokół MRP (Media Redundancy Protocol), będący otwartym standardem, przy jednoczesnym zachowaniu dość atrakcyjnych parametrów rekonfiguracji pierścienia: 200 ms przy 50 przełącznikach w pierścieniu. Dla wielu aplikacji będzie to nadal atrakcyjny i wystarczający parametr.
SZEROKIE PORTFOLIO

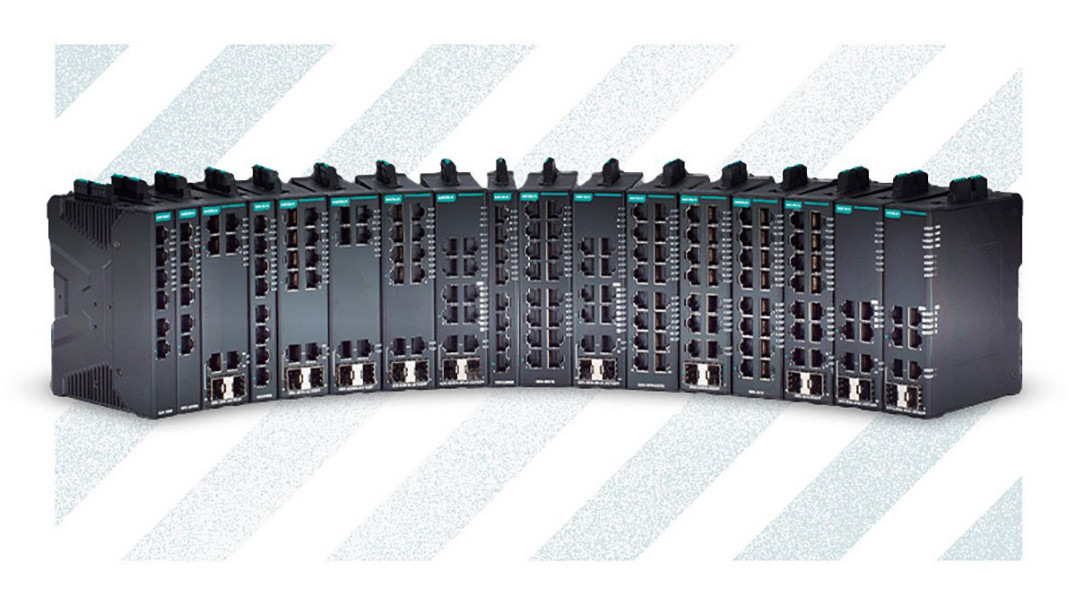

Linia SDS-3000/G3000 obejmuje aż 34 modele, zapewniając wyjątkową elastyczność wyboru optymalnego wariantu do szerokiej gamy zastosowań. Do dyspozycji są modele 6-, 8-, 10- oraz 16-portowe w różnych konfiguracjach. Dostępne są warianty z portami Fast Ethernet i Gigabit, z możliwością obsługi linków optycznych poprzez porty SFP czy wykorzystania PoE do zasilania np. kamer. Na uwagę zasługuje również kompaktowa i wytrzymała konstrukcja, która świetnie sprawdzi się w instalacjach o ograniczonej przestrzeni oraz w wymagającym środowisku przemysłowym. Zakres temperatur pracy: –40 do 75°C.
PODSUMOWANIE
Przełączniki Moxa SDS-3000/G3000 oferują przemyślane połączenie prostoty obsługi z funkcjonalnością oczekiwaną w nowoczesnych sieciach automatyki przemysłowej. Natywna obsługa kluczowych protokołów przemysłowych, szerokie możliwości diagnostyki, mechanizmy redundancji oraz intuicyjna konfiguracja sprawiają, że stanowią one atrakcyjny wybór zarówno dla automatyków, jak i integratorów systemów. Bogate portfolio modeli oraz kompaktowa, wytrzymała konstrukcja pozwalają na łatwe dopasowanie rozwiązania do wymagań aplikacji, jednocześnie zwiększając niezawodność sieci i ograniczając koszty eksploatacji.
Źródło: Elmark Automatyka S.A.
Więcej na www.elmark.com.pl
