W zakładach produkcyjnych, logistyce, systemach kontroli jakości czy aplikacjach automatyki coraz częściej potrzebne jest urządzenie, które nie tylko prezentuje informacje, ale również analizuje dane lokalnie, obsługuje komunikację z wieloma urządzeniami i wspiera decyzje podejmowane bezpośrednio przy stanowisku pracy.

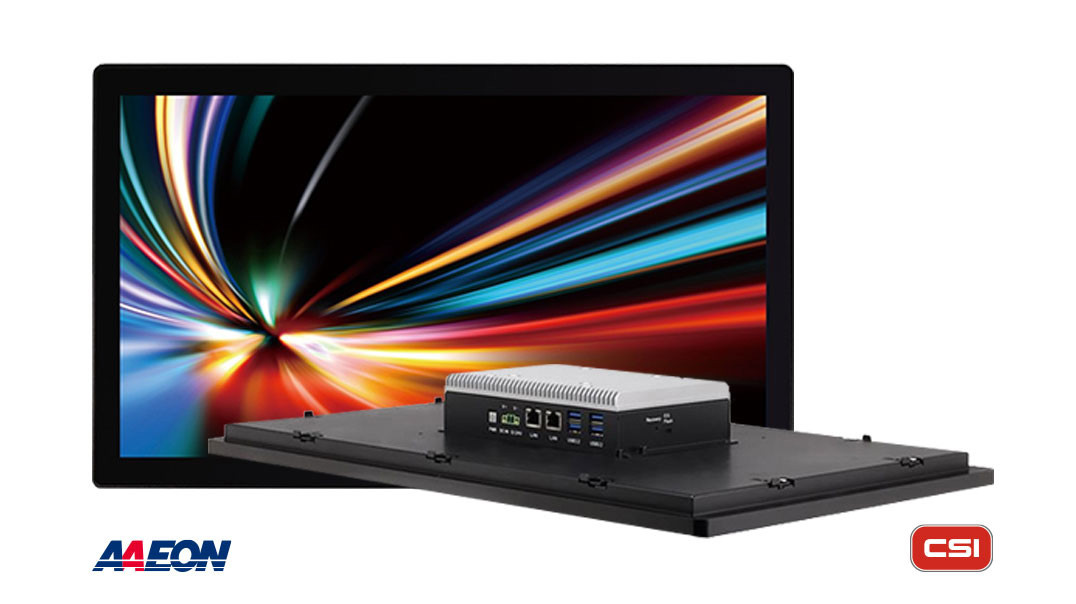

Ten kierunek dobrze pokazuje AAEON NIKY-2155-NX, czyli przemysłowy panel PC z ekranem 15,6” Full HD i modułem NVIDIA® Jetson Orin™ NX. To rozwiązanie dla aplikacji, w których klasyczne HMI przestaje wystarczać, a na znaczeniu zyskuje lokalne przetwarzanie danych, analiza obrazu i integracja z systemami automatyki. Zamiast oddzielać komputer przemysłowy, monitor, interfejs operatorski i jednostkę do AI, można zamknąć te funkcje w jednym urządzeniu, gotowym do pracy przy stanowisku kontroli jakości lub lokalnym punkcie nadzoru.
Najważniejszym elementem NIKY-2155-NX jest zastosowanie platformy NVIDIA® Jetson Orin™ NX. W wersji dostępnej dla tego modelu panel wykorzystuje 6-rdzeniowy procesor Arm® Cortex®-A78AE v8.2 64-bit oraz 8 GB pamięci LPDDR5. Dla integratora oznacza to możliwość uruchamiania aplikacji wymagających większej mocy obliczeniowej niż w typowych panelach operatorskich. Urządzenie może obsługiwać nie tylko wizualizację, ale również zadania związane z analizą danych, rozpoznawaniem obrazu, klasyfikacją zdarzeń czy wsparciem systemów kontroli optycznej.
Duże znaczenie ma również ekran. NIKY-2155-NX został wyposażony w 15,6-calowy wyświetlacz TFT-LCD LED o rozdzielczości 1920 x 1080 pikseli, jasności 350 cd/m² i pojemnościowy panel dotykowy P-CAP. To format, który dobrze sprawdza się w aplikacjach przemysłowych: jest wystarczająco duży do wygodnej obsługi procesu, podglądu danych i komunikatów, a jednocześnie nadal pozostaje kompaktowy. Aluminiowy front, metalowa obudowa oraz możliwość montażu panelowego lub w standardzie VESA 100 ułatwiają integrację urządzenia w maszynie, stanowisku operatorskim lub zabudowie technicznej.
W praktyce o wartości panelu decyduje nie tylko procesor i ekran, ale także zestaw interfejsów. Tutaj AAEON postawił na konfigurację przydatną w realnych wdrożeniach przemysłowych. NIKY-2155-NX oferuje cztery porty USB 3.2 Gen 2 typu A, dwa porty GbE LAN, port Micro USB do flashowania systemu operacyjnego, CANBus, RS-232/422/485 oraz 8-bitowe DIO. Taki zestaw pozwala połączyć panel z kamerami, urządzeniami peryferyjnymi, sterownikami, czujnikami i elementami infrastruktury automatyki. Dwa porty LAN są szczególnie istotne tam, gdzie trzeba rozdzielić komunikację z siecią zakładową i lokalną komunikację z urządzeniami przy maszynie.
Panel został też przygotowany z myślą o rozbudowie. Do dyspozycji jest M.2 2280 M-Key dla pamięci masowej, domyślnie 128 GB, a także M.2 2230 E-Key oraz M.2 3042/3052 B-Key. Dzięki temu urządzenie można dostosować do konkretnego projektu, np. pod kątem dodatkowej komunikacji, łączności bezprzewodowej lub modułów rozszerzeń. Obsługa Ubuntu 22.04 wpisuje się natomiast w środowiska, w których aplikacje AI, narzędzia programistyczne i elastyczność konfiguracji mają duże znaczenie.
Od strony warunków pracy NIKY-2155-NX również odpowiada wymaganiom przemysłowym. Urządzenie pracuje w zakresie temperatur od -5°C do 55°C przy przepływie powietrza 0,7 m/s, jest zasilane napięciem DC 12–24 V, ma odporność na wibracje 1 Grms w zakresie 5–500 Hz oraz odporność na wstrząsy 15 G przez 11 ms. To parametry, które pozwalają myśleć o panelu nie jako o biurowym komputerze z ekranem, ale jako o elemencie systemu automatyki, przystosowanym do pracy w trudniejszym otoczeniu.
Drugim modelem w tej rodzinie jest AAEON NIKY-2215-NX. Konstrukcyjnie i funkcjonalnie jest bardzo zbliżony do NIKY-2155-NX, ale oferuje większy ekran 21,5” Full HD. To propozycja dla aplikacji, w których operator potrzebuje większej powierzchni roboczej, np. do jednoczesnego podglądu obrazu, wizualizacji procesu, statusów systemu, alarmów i wyników analizy. Model 21,5” występuje również w wariancie z NVIDIA® Jetson Orin™ NX 16GB, 8-rdzeniowym procesorem Arm® Cortex®-A78AE v8.2 64-bit i 16 GB pamięci LPDDR5, co może mieć znaczenie w bardziej rozbudowanych aplikacjach. W porównaniu z wersją 15,6” oferuje także szersze kąty widzenia 178°/178° oraz wyjście HDMI.
Wybór między NIKY-2155-NX a NIKY-2215-NX sprowadza się więc głównie do formatu pracy i skali aplikacji. Model 15,6” będzie dobrym wyborem tam, gdzie liczy się kompaktowa zabudowa, lokalna analiza danych i wygodna obsługa operatorska bez nadmiernego rozbudowywania stanowiska. Wersja 21,5” lepiej sprawdzi się tam, gdzie panel ma pełnić rolę centralnego ekranu nadzorczego, stanowiska kontroli jakości lub bardziej rozbudowanego terminala operatorskiego.
W zastosowaniach przemysłowych takie urządzenia mogą pracować przy systemach wizyjnych, stanowiskach inspekcji optycznej, maszynach produkcyjnych, liniach montażowych, terminalach logistycznych, kioskach technicznych czy lokalnych punktach monitoringu. Dzięki połączeniu platformy NVIDIA Jetson Orin NX, ekranu dotykowego Full HD, dwóch portów LAN, interfejsów USB 3.2, CANBus, RS-232/422/485, DIO i zasilania 12–24 V, NIKY-2155-NX nie ogranicza się do roli wyświetlacza. Może być aktywnym elementem systemu, który zbiera dane, prezentuje je operatorowi i przetwarza lokalnie.
To właśnie ta zmiana jest najciekawsza. Panel PC przestaje być tylko końcówką operatorską. Coraz częściej staje się kompaktowym komputerem przemysłowym z ekranem, komunikacją i możliwością obsługi aplikacji AI. AAEON NIKY-2155-NX i NIKY-2215-NX dobrze wpisują się w ten trend, oferując integratorom i producentom maszyn gotową platformę do projektów, w których wizualizacja, automatyka i analiza danych muszą działać blisko siebie — w jednym, spójnym urządzeniu.
Źródło: CSI S.A.
